本技術涉及汽車座椅加工，具體為一種座椅模具限位結構及汽車座椅模具發泡清理機。

背景技術：

1、汽車座椅是坐車時乘坐的座椅，汽車座椅加工時需要用到發泡模具，發泡模具使用后需要進行清理。

2、現有專利(公告號：cn?219028240?u)公開的一種汽車座椅發泡模具自動清理機構，其通過工作人員將待清理的汽車座椅發泡模具放置在兩個夾持框中，然后順時針轉動兩個手輪，方便工作人員固定待清理的汽車座椅發泡模具，然后工作人員依次啟動兩個液壓缸、兩個液壓缸和電機，實現了汽車座椅發泡模具的自動移動，當兩個液壓缸工作時，毛刷輥向上移動，當電機工作時，毛刷輥發生轉動，實現了汽車座椅發泡模具的自動清理。

3、但是上述的技術方案仍存在一定的缺陷，該裝置通過多組電動推桿來實現對模具的進行固定，有效地提高了該裝置的的成本，同時多組電動推桿同時工作會導致能耗的增加，這不僅可能提高運營成本，還可能對環境產生不利影響，為此，提出一種座椅模具限位結構及汽車座椅模具發泡清理機。

技術實現思路

1、基于此，本實用新型的目的是提供一種座椅模具限位結構及汽車座椅模具發泡清理機，以解決上述背景中提出的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種座椅模具限位結構，包括工作臺，所述工作臺頂端滑動連接有固定限位組件，且工作臺底端設有清理組件。

3、作為本實用新型的一種座椅模具限位結構優選技術方案，所述固定限位組件包括固定連接于工作臺一側的l型連接板，所述l型連接板一側固定連接有第一伺服電機，所述第一伺服電機輸出端固定連接有第一雙向螺紋絲桿，所述工作臺內壁轉動連接有第二雙向螺紋絲桿，所述第一雙向螺紋絲桿與第二雙向螺紋絲桿表面一端轉動連接有第一皮帶。

4、作為本實用新型的一種座椅模具限位結構優選技術方案，所述第一雙向螺紋絲桿與第二雙向螺紋絲桿表面兩側均轉動連接有限位板，兩組所述限位板內壁均固定連接有兩組液壓筒，所述液壓筒內壁滑動連接有液壓桿，所述液壓桿表面套設有液壓彈簧，所述液壓筒頂端設有連接伸縮管。

5、作為本實用新型的一種座椅模具限位結構優選技術方案，所述連接伸縮管遠離液壓筒的一端固定連接有移動板，所述移動板底端固定有連接彈簧，所述連接彈簧底端固定連接有壓板。

6、作為本實用新型的一種座椅模具限位結構優選技術方案，所述工作臺頂端開設有通槽，所述移動板一側固定連接有滑塊，所述滑塊與限位板滑動連接。

7、作為本實用新型的一種座椅模具限位結構優選技術方案，所述清理組件包括滑動連接于工作臺底端兩側的支撐板，所述支撐板內部中心位置處固定連接有軸承，所述軸承內壁固定連接有豎軸，所述豎軸底端固定連接有第二伺服電機，所述軸承與第二伺服電機之間設有轉動連接于豎軸表面的第二皮帶，所述第二皮帶內壁遠離豎軸的一端轉動連接有轉動盤，所述轉動盤底端一側焊接有圓軸，所述圓軸表面轉動連接有移動塊，所述移動塊兩側焊接有活塞桿，所述活塞桿表面滑動連接有活塞筒，所述活塞筒頂端設有連接管，且活塞筒的一端開設有圓槽。

8、作為本實用新型的一種座椅模具限位結構優選技術方案，所述連接管遠離活塞筒的一端固定連接有套環，所述套環內壁旋轉卡接有清理輥，所述清理輥內壁開設有排氣槽，所述軸承與第二皮帶之間設有固定連接于豎軸表面的第一皮帶輪，所述第一皮帶輪表面轉動連接有第三皮帶，所述第三皮帶內壁遠離第一皮帶輪的一端轉動連接有第二皮帶輪，所述第二皮帶輪內壁螺紋連接有螺紋桿，所述螺紋桿頂端與工作臺固定連接。

9、作為本實用新型的一種座椅模具限位結構優選技術方案，所述支撐板與螺紋桿轉動連接，且支撐板內部遠離螺紋桿的一端滑動連接有導向桿。

10、一種汽車座椅模具發泡清理機，所述發泡清理機上安裝有座椅模具限位結構。

11、綜上所述，本實用新型主要具有以下有益效果：

12、1、本實用新型通過啟動第一伺服電機，使兩組限位板相對移動并貼合于模具兩側，當貼合于模具時會擠壓兩側的液壓桿，液壓桿擠壓液壓筒內部的液壓油，在油壓的作用下使連接伸縮管端部伸出，帶動移動板、連接彈簧和壓板貼合于模具頂端并擠壓，進一步增強對模具的固定效果，通過兩組限位板的相對移動，能夠?qū)δ＞哌M(jìn)行固定的同時，還能夠確保模具固定于發泡清理機中心位置，便于進行后續的清理操作，同時通過一組伺服電機實現夾持固定，有效地降低了成本與能耗。

13、2、本實用新型通過啟動第二伺服電機帶動豎軸與清理輥進行旋轉，豎軸旋轉時會帶動第一皮帶輪轉動，通過螺紋桿帶動支撐板上升，使第二伺服電機與清理輥同步進行上升，清理輥通過通槽對模具內部進行清理，同時豎軸轉動還通過第二皮帶帶動轉動盤同步旋轉，使移動塊進行往復的橫向運動推動活塞桿擠壓活塞筒內部的氣體，使氣體通過連接管進入清理輥內部，再通過排氣槽排出，通過清理輥在對模具清理的同時，還能夠通過排氣槽吹出的氣體進一步增強了對模具內部的清理效果，便于提高模具后續生產的產品質量。

技術特征：

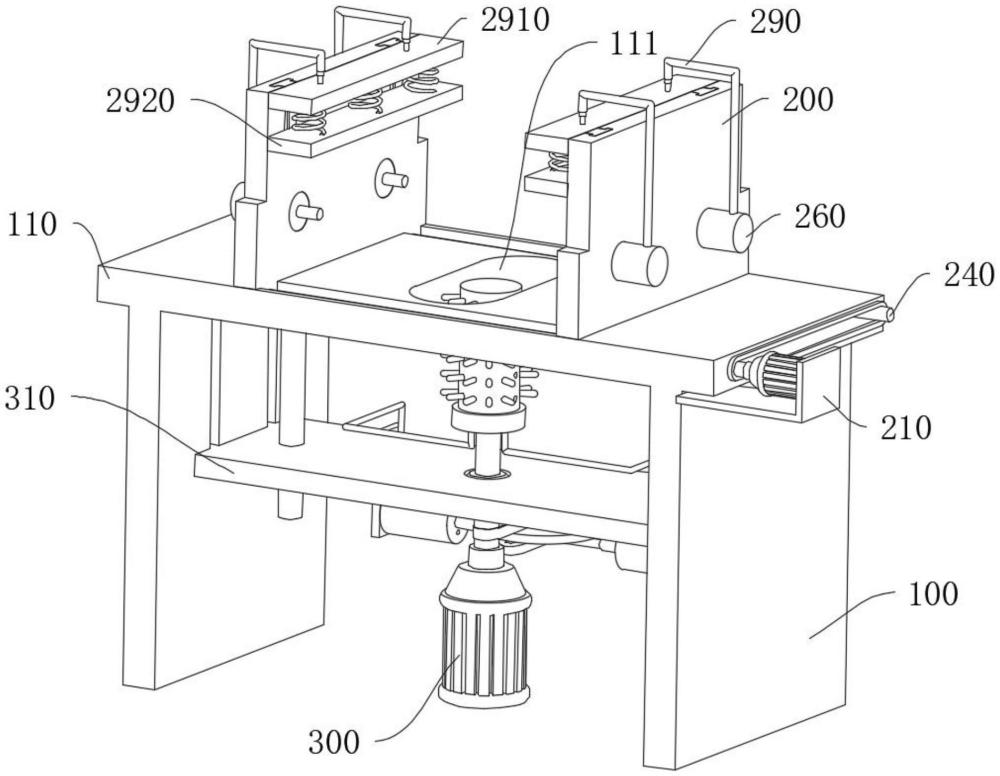

1.一種座椅模具限位結構，包括工作臺(110)，其特征在于：所述工作臺(110)頂端滑動連接有固定限位組件(200)，且工作臺(110)底端設有清理組件(300)，所述固定限位組件(200)包括固定連接于工作臺(110)一側的l型連接板(210)，所述l型連接板(210)一側固定連接有第一伺服電機(220)，所述第一伺服電機(220)輸出端固定連接有第一雙向螺紋絲桿(230)，所述工作臺(110)內壁轉動連接有第二雙向螺紋絲桿(240)，所述第一雙向螺紋絲桿(230)與第二雙向螺紋絲桿(240)表面一端轉動連接有第一皮帶(241)。

2.根據權利要求1所述的一種座椅模具限位結構，其特征在于：所述第一雙向螺紋絲桿(230)與第二雙向螺紋絲桿(240)表面兩側均轉動連接有限位板(250)，兩組所述限位板(250)內壁均固定連接有兩組液壓筒(260)，所述液壓筒(260)內壁滑動連接有液壓桿(270)，所述液壓桿(270)表面套設有液壓彈簧(280)，所述液壓筒(260)頂端設有連接伸縮管(290)。

3.根據權利要求2所述的一種座椅模具限位結構，其特征在于：所述連接伸縮管(290)遠離液壓筒(260)的一端固定連接有移動板(2910)，所述移動板(2910)底端固定有連接彈簧(2920)，所述連接彈簧(2920)底端固定連接有壓板(2930)。

4.根據權利要求3所述的一種座椅模具限位結構，其特征在于：所述工作臺(110)頂端開設有通槽(111)，所述移動板(2910)一側固定連接有滑塊(2911)，所述滑塊(2911)與限位板(250)滑動連接。

5.根據權利要求4所述的一種座椅模具限位結構，其特征在于：所述清理組件(300)包括滑動連接于工作臺(110)底端兩側的支撐板(310)，所述支撐板(310)內部中心位置處固定連接有軸承(320)，所述軸承(320)內壁固定連接有豎軸(330)，所述豎軸(330)底端固定連接有第二伺服電機(340)，所述軸承(320)與第二伺服電機(340)之間設有轉動連接于豎軸(330)表面的第二皮帶(350)，所述第二皮帶(350)內壁遠離豎軸(330)的一端轉動連接有轉動盤(360)，所述轉動盤(360)底端一側焊接有圓軸(361)，所述圓軸(361)表面轉動連接有移動塊(370)，所述移動塊(370)兩側焊接有活塞桿(380)，所述活塞桿(380)表面滑動連接有活塞筒(390)，所述活塞筒(390)頂端設有連接管(3910)，且活塞筒(390)的一端開設有圓槽(391)。

6.根據權利要求5所述的一種座椅模具限位結構，其特征在于：所述連接管(3910)遠離活塞筒(390)的一端固定連接有套環(3920)，所述套環(3920)內壁旋轉卡接有清理輥(3930)，所述清理輥(3930)內壁開設有排氣槽(3931)，所述軸承(320)與第二皮帶(350)之間設有固定連接于豎軸(330)表面的第一皮帶輪(3940)，所述第一皮帶輪(3940)表面轉動連接有第三皮帶(3950)，所述第三皮帶(3950)內壁遠離第一皮帶輪(3940)的一端轉動連接有第二皮帶輪(3960)，所述第二皮帶輪(3960)內壁螺紋連接有螺紋桿(3970)，所述螺紋桿(3970)頂端與工作臺(110)固定連接。

7.根據權利要求6所述的一種座椅模具限位結構，其特征在于：所述支撐板(310)與螺紋桿(3970)轉動連接，且支撐板(310)內部遠離螺紋桿(3970)的一端滑動連接有導向桿(3980)。

8.一種汽車座椅模具發泡清理機，包括發泡清理機(100)，其特征在于：所述發泡清理機(100)上安裝有如權利要求1-7任意一項所述的座椅模具限位結構。

技術總結
本技術公開了一種座椅模具限位結構及汽車座椅模具發泡清理機，涉及汽車座椅加工技術領域，包括工作臺，所述工作臺頂端滑動連接有固定限位組件，且工作臺底端設有清理組件。本技術通過啟動第一伺服電機，使兩組限位板相對移動并貼合于模具兩側，當貼合于模具時會擠壓兩側的液壓桿，液壓桿擠壓液壓筒內部的液壓油，在油壓的作用下使連接伸縮管端部伸出，帶動移動板、連接彈簧和壓板貼合于模具頂端并擠壓，進一步增強對模具的固定效果，通過兩組限位板的相對移動，能夠?qū)δ＞哌M(jìn)行固定的同時，還能夠確保模具固定于發泡清理機中心位置，便于進行后續的清理操作，同時通過一組伺服電機實現夾持固定，有效地降低了成本與能耗。

技術研發人員：姜十萬
受保護的技術使用者：重慶科創職業學院
技術研發日：20240520
技術公布日：2025/4/28
