本技術涉及烘干設備，具體是一種塑料粒子生產用烘干機。

背景技術：

1、塑料粒子即塑料顆粒是塑料原料經過顆粒化處理后形成的顆粒狀物料，在塑料粒子生產制備過程中需要通過烘干機對塑料粒子進行烘干處理，通常使用熱空氣或其他加熱手段，將塑料顆粒中的水分蒸發掉，以確保塑料顆粒達到適合加工和生產的干燥狀態，但是目前現有的塑料粒子生產用烘干機在使用時并不能夠針對不同規格大小的烘干機進行靈活的調整適配進行烘干工作，如此烘干工作時使用較為不便。

技術實現思路

1、本實用新型的目的在于：為了解決現有的塑料粒子生產用烘干機在使用時并不能夠針對不同規格大小的烘干機進行靈活的調整適配進行烘干工作，如此烘干工作時使用較為不便的問題，提供一種塑料粒子生產用烘干機。

2、為實現上述目的，本實用新型提供如下技術方案：一種塑料粒子生產用烘干機，包括：

3、烘干送料機構用于送料和烘干吹風和調節；

4、烘干機桶蓋用于阻止塑料粒子落出和烘干導風；

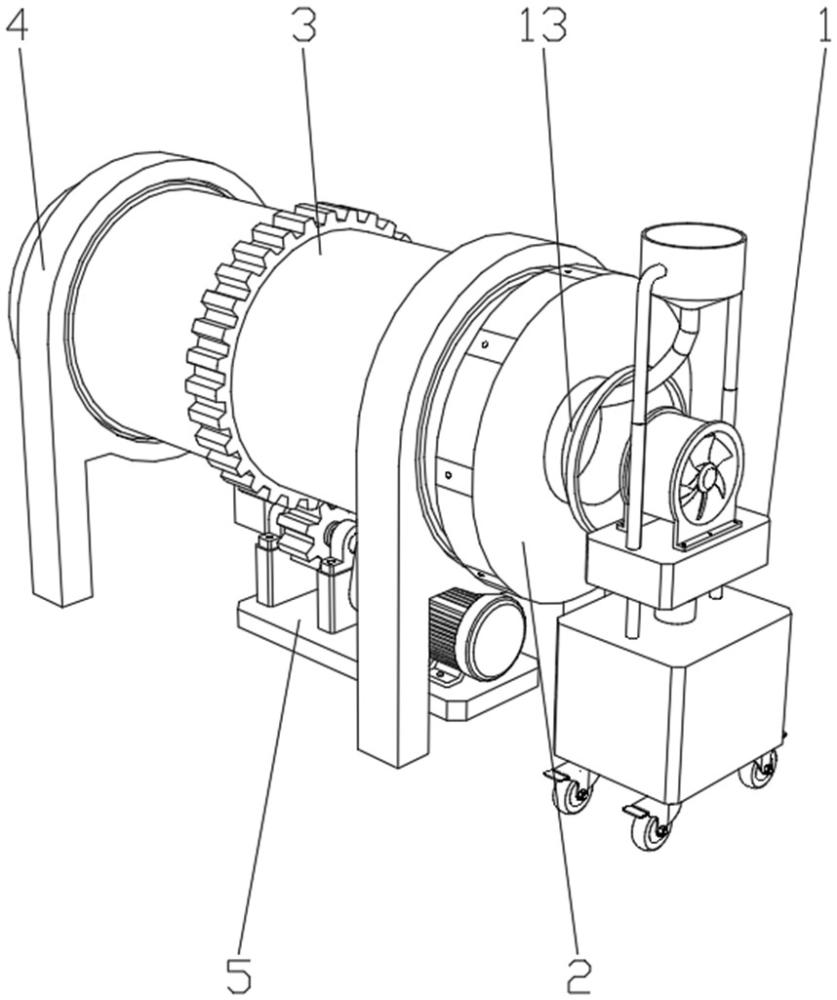

5、所述烘干送料機構包含有液壓底柜，所述液壓底柜上方一端伸縮連接有液壓主伸縮桿，所述液壓主伸縮桿上方固接有風機安裝座，所述風機安裝座上方中部固接有烘干熱風機，所述風機安裝座上方兩側固接有電控伸縮桿，所述電控伸縮桿上方固接有進料斗，所述進料斗下方貫通固接有送料管，所述烘干機桶蓋外側一端固接有導風外錐筒，所述烘干機桶蓋內側一端固接有導風內錐筒。

6、作為本實用新型再進一步的方案：所述液壓底柜下方四端轉動連接有帶剎滾動輪，所述液壓底柜上方兩側伸縮連接有安裝座導向桿，所述帶剎滾動輪數量設有四組，所述安裝座導向桿數量設置有兩組且均固接所述風機安裝座下方。

7、作為本實用新型再進一步的方案：所述烘干機桶蓋側壁內部開設有限位插槽，所述限位插槽內部貫通開設有桶蓋通孔，所述烘干機桶蓋側方一端插接有烘干機滾筒，所述烘干機滾筒包含有滾筒筒體，所述滾筒筒體一端固接有限位插塊，所述限位插塊內部開設有筒體螺孔，所述滾筒筒體外側中部固接有驅動齒輪盤，所述滾筒筒體外側兩端固接有支撐滾圈。

8、作為本實用新型再進一步的方案：所述烘干機滾筒外側一端轉動連接有外滾動支撐柜，所述烘干機滾筒下方嚙合設置有驅動機構，所述外滾動支撐柜轉動適配所述支撐滾圈且數量均設置有兩組。

9、作為本實用新型再進一步的方案：所述驅動機構包含有驅動安裝底板，所述驅動安裝底板上方一端固接有驅動電動機，所述驅動電動機輸出端外側套設有驅動帶，所述驅動帶內部另一端設置有驅動轉軸，所述驅動轉軸外側一端固接有驅動齒輪，所述驅動轉軸外側另一端轉動連接有轉軸軸瓦座，所述轉軸軸瓦座下方固接有軸瓦固定座，所述轉軸軸瓦座和軸瓦固定座均設置有兩組。

10、作為本實用新型再進一步的方案：所述電控伸縮桿數量設置有兩組，所述烘干熱風機和送料管均與所述導風外錐筒位置適配，所述導風內錐筒內側表面開設有導風槽結構。

11、作為本實用新型再進一步的方案：所述限位插槽、桶蓋通孔、限位插塊和筒體螺孔數量均設置有多組且所述桶蓋通孔和筒體螺孔位置規格適配，所述限位插塊適配插接于所述限位插槽內部。

12、與現有技術相比，本實用新型的有益效果是：

13、本實用新型中通過液壓底柜驅動液壓主伸縮桿伸縮使烘干熱風機對準導風外錐筒，并通過驅動電控伸縮桿伸縮使進料斗和送料管位于合適高度，此時推動烘干送料機構使送料管插入導風外錐筒內直至位于導風內錐筒上方后停止即可，如此結構能夠針對不同大小規格的烘干機進行靈活的調節適配使用，且通過設置的導風外錐筒和表面設置有導風槽結構的導風內錐筒，能夠使熱風更加均勻的旋轉吹入滾筒筒體內部進行高效的烘干工作。

技術特征：

1.一種塑料粒子生產用烘干機，其特征在于，包括：

2.根據權利要求1所述的一種塑料粒子生產用烘干機，其特征在于，所述液壓底柜（6）下方四端轉動連接有帶剎滾動輪（15），所述液壓底柜（6）上方兩側伸縮連接有安裝座導向桿（16），所述帶剎滾動輪（15）數量設有四組，所述安裝座導向桿（16）數量設置有兩組且均固接所述風機安裝座（8）下方。

3.根據權利要求1所述的一種塑料粒子生產用烘干機，其特征在于，所述烘干機桶蓋（2）側壁內部開設有限位插槽（17），所述限位插槽（17）內部貫通開設有桶蓋通孔（18），所述烘干機桶蓋（2）側方一端插接有烘干機滾筒（3），所述烘干機滾筒（3）包含有滾筒筒體（19），所述滾筒筒體（19）一端固接有限位插塊（20），所述限位插塊（20）內部開設有筒體螺孔（21），所述滾筒筒體（19）外側中部固接有驅動齒輪盤（22），所述滾筒筒體（19）外側兩端固接有支撐滾圈（23）。

4.根據權利要求3所述的一種塑料粒子生產用烘干機，其特征在于，所述烘干機滾筒（3）外側一端轉動連接有外滾動支撐柜（4），所述烘干機滾筒（3）下方嚙合設置有驅動機構（5），所述外滾動支撐柜（4）轉動適配所述支撐滾圈（23）且數量均設置有兩組。

5.根據權利要求4所述的一種塑料粒子生產用烘干機，其特征在于，所述驅動機構（5）包含有驅動安裝底板（24），所述驅動安裝底板（24）上方一端固接有驅動電動機（25），所述驅動電動機（25）輸出端外側套設有驅動帶（26），所述驅動帶（26）內部另一端設置有驅動轉軸（27），所述驅動轉軸（27）外側一端固接有驅動齒輪（28），所述驅動轉軸（27）外側另一端轉動連接有轉軸軸瓦座（29），所述轉軸軸瓦座（29）下方固接有軸瓦固定座（30），所述轉軸軸瓦座（29）和軸瓦固定座（30）均設置有兩組。

6.根據權利要求1所述的一種塑料粒子生產用烘干機，其特征在于，所述電控伸縮桿（10）數量設置有兩組，所述烘干熱風機（9）和送料管（12）均與所述導風外錐筒（13）位置適配，所述導風內錐筒（14）內側表面開設有導風槽結構。

7.根據權利要求3所述的一種塑料粒子生產用烘干機，其特征在于，所述限位插槽（17）、桶蓋通孔（18）、限位插塊（20）和筒體螺孔（21）數量均設置有多組且所述桶蓋通孔（18）和筒體螺孔（21）位置規格適配，所述限位插塊（20）適配插接于所述限位插槽（17）內部。

技術總結
本技術公開了一種塑料粒子生產用烘干機，包括：烘干送料機構用于送料和烘干吹風和調節；烘干機桶蓋用于阻止塑料粒子落出和烘干導風；烘干送料機構包含有液壓底柜，液壓底柜上方一端伸縮連接有液壓主伸縮桿；本實用中通過液壓底柜驅動液壓主伸縮桿伸縮使烘干熱風機對準導風外錐筒，并通過驅動電控伸縮桿伸縮使進料斗和送料管位于合適高度，此時推動烘干送料機構使送料管插入導風外錐筒內直至位于導風內錐筒上方后停止即可，如此結構能夠針對不同大小規格的烘干機進行靈活的調節適配使用，且通過設置的導風外錐筒和表面設置有導風槽結構的導風內錐筒，能夠使熱風更加均勻的旋轉吹入滾筒筒體內部進行高效的烘干工作。

技術研發人員：李勛
受保護的技術使用者：昆山幻彩塑膠科技有限公司
技術研發日：20240416
技術公布日：2025/4/28
