本技術涉及pvc裝飾膜加工，具體為一種pvc裝飾膜加工冷卻裝置。

背景技術：

1、裝飾膜是以高分子聚合物為原料，添加各種助劑、經壓延、復合而制得的一種新型裝飾材料，可與木材、塑料板、鋁板、鐵板等基材復合制成多用途裝飾材料，廣泛應用于家用電器、音響表面裝飾、室內裝飾、飛機、輪船、火車的內裝飾，而在pvc裝飾膜生產過程中為了pvc裝飾膜的快速定型，對此需要使用冷卻裝置對pvc裝飾膜進行冷卻。

2、雖然現有生活中的冷卻裝置在一定程度上滿足了使用者的使用需求，但在使用過程中仍存在一定的缺陷，具體問題如下，且通過pvc裝飾膜的移動，實現對pvc裝飾膜的冷卻，進而造成了只能對pvc裝飾膜的一處冷卻，造成了冷卻范圍窄，進而導致了冷卻裝置的適用范圍有限，導致冷卻裝置的適用范圍低的問題。

技術實現思路

1、本實用新型提供一種pvc裝飾膜加工冷卻裝置，可以有效解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種pvc裝飾膜加工冷卻裝置，包括底座，所述底座頂部設置有往復移動的移動座，所述移動座頂部設置有具有往復轉動功能的安裝架，所述安裝架內部設置有高度可調的散熱扇，所述散熱扇一側兩端均固定連接有散熱管。

3、優選的，所述底座頂部一端固定安裝有驅動電機，所述驅動電機輸出軸固定連接有往復絲桿，所述往復絲桿外側通過螺紋連接有移動座，所述移動座內部焊接有復位彈簧，所述復位彈簧頂部焊接有轉動座，所述轉動座頂部通過螺釘安裝有安裝架。

4、優選的，所述安裝架頂部通過螺釘安裝有帶動電機，所述帶動電機輸出軸固定連接有螺紋桿，所述螺紋桿外側通過螺紋連接有安裝框，所述安裝框內部通過螺釘安裝有散熱扇，所述散熱管外側一端均勻開設有出氣孔。

5、優選的，所述散熱扇一端底部的散熱管內部均勻通過螺釘安裝有彈簧伸縮桿，所述彈簧伸縮桿頂部通過螺釘安裝有封閉板。

6、優選的，所述往復絲桿一端固定連接有皮帶連接機構，所述皮帶連接機構一側兩端均設置有凸輪，所述安裝架一端通過螺釘安裝有帶動桿。

7、優選的，所述移動座一端內部滑動連接有限位柱，限位柱固定安裝于底座頂部。

8、優選的，所述轉動座的縱截面為t型，所述轉動座嵌入轉動連接于移動座內部。

9、優選的，所述封閉板的縱截面為倒錐型。

10、優選的，所述皮帶連接機構包括兩個皮帶輪和皮帶，所述底座頂部一端與往復絲桿一端均設置有皮帶輪，兩個皮帶輪之間通過皮帶相連接。

11、優選的，所述帶動桿一端開設有圓弧角，所述帶動桿與凸輪相互接觸。

12、與現有技術相比，本實用新型的有益效果：本實用新型結構科學合理，使用安全方便：

13、通過可移動的冷卻裝置以及散熱管的高度調節，可以在pvc裝飾膜加工生產線的任何一個位置對pvc裝飾膜進行冷卻處理，保證pvc裝飾膜的加工，且在pvc裝飾膜冷卻結束后，可以將出氣孔內部封閉，防止在冷卻裝置不使用時，灰塵進入散熱管內部，導致散熱管內部堵塞，影響冷卻裝置后續使用的問題出現，在冷卻過程中，可以使得散熱管往復移動和往復轉動，擴大對pvc裝飾膜的冷卻范圍，提高pvc裝飾膜的冷卻效果，解決現有生活中，冷卻裝置固定不動，造成了對pvc裝飾膜冷卻范圍有限，造成pvc裝飾膜冷卻效率低的問題出現。

技術特征：

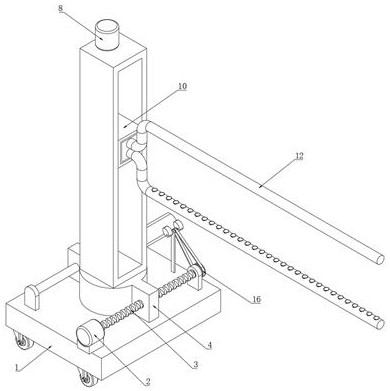

1.一種pvc裝飾膜加工冷卻裝置，包括底座（1），其特征在于：所述底座（1）頂部設置有往復移動的移動座（4），所述移動座（4）頂部設置有具有往復轉動功能的安裝架（7），所述安裝架（7）內部設置有高度可調的散熱扇（11），所述底座（1）頂部設置有用于調節安裝架（7）的往復絲桿（3）和驅動電機（2），所述散熱扇（11）一側兩端均固定連接有散熱管（12）。

2.根據權利要求1所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述底座（1）頂部一端固定安裝有驅動電機（2），所述驅動電機（2）輸出軸固定連接有往復絲桿（3），所述往復絲桿（3）外側通過螺紋連接有移動座（4），所述移動座（4）內部焊接有復位彈簧（5），所述復位彈簧（5）頂部焊接有轉動座（6），所述轉動座（6）頂部通過螺釘安裝有安裝架（7）。

3.根據權利要求1所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述安裝架（7）頂部通過螺釘安裝有帶動電機（8），所述帶動電機（8）輸出軸固定連接有螺紋桿（9），所述螺紋桿（9）外側通過螺紋連接有安裝框（10），所述安裝框（10）內部通過螺釘安裝有散熱扇（11），所述散熱管（12）外側一端均勻開設有出氣孔（13）。

4.根據權利要求3所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述散熱扇（11）一端底部的散熱管（12）內部均勻通過螺釘安裝有彈簧伸縮桿（14），所述彈簧伸縮桿（14）頂部通過螺釘安裝有封閉板（15）。

5.根據權利要求2所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述往復絲桿（3）一端固定連接有皮帶連接機構（16），所述皮帶連接機構（16）一側兩端均設置有凸輪（17），所述安裝架（7）一端通過螺釘安裝有帶動桿（18）。

6.根據權利要求2所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述移動座（4）一端內部滑動連接有限位柱，限位柱固定安裝于底座（1）頂部。

7.根據權利要求2所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述轉動座（6）的縱截面為t型，所述轉動座（6）嵌入轉動連接于移動座（4）內部。

8.根據權利要求4所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述封閉板（15）的縱截面為倒錐型。

9.根據權利要求5所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述皮帶連接機構（16）包括兩個皮帶輪和皮帶，所述底座（1）頂部一端與往復絲桿（3）一端均設置有皮帶輪，兩個皮帶輪之間通過皮帶相連接。

10.根據權利要求5所述的一種pvc裝飾膜加工冷卻裝置，其特征在于，所述帶動桿（18）一端開設有圓弧角，所述帶動桿（18）與凸輪（17）相互接觸。

技術總結
本技術公開了一種PVC裝飾膜加工冷卻裝置，包括底座，所述底座頂部一端固定安裝有驅動電機，所述驅動電機輸出軸固定連接有往復絲桿，所述往復絲桿外側通過螺紋連接有移動座，所述移動座內部焊接有復位彈簧，所述復位彈簧頂部焊接有轉動座，所述轉動座頂部通過螺釘安裝有安裝架，與現有技術相比，本技術的有益效果，通過可移動的冷卻裝置以及散熱管的高度調節，可以在PVC裝飾膜加工生產線的任何一個位置對PVC裝飾膜進行冷卻處理，保證PVC裝飾膜的加工，且在PVC裝飾膜冷卻結束后，可以將出氣孔內部封閉，防止在冷卻裝置不使用時，灰塵進入散熱管內部，導致散熱管內部堵塞，影響冷卻裝置后續使用的問題出現。
