本發明涉及3d打印，具體為一種3d打印自動換料裝置及3d打印機。

背景技術：

1、3d打印也稱為增材制造，是一種通過逐層堆積材料來制造三維物體的技術。

2、公告號為cn213648689u的專利公開了一種3d打印機換料裝置，其中，包括外殼、設在外殼內部的轉盤和至少兩根進料管，所述進料管貫穿且固定在所述轉盤上，所述外殼的底部設有加熱噴頭，每個所述進料管通過轉盤轉動與所述加熱噴頭對應連通，所述進料管上設有進料驅動裝置，所述轉盤上設有旋轉驅動裝置，所述外殼上還設有與所述進料驅動裝置和旋轉驅動裝置連接的控制板。該專利換料操作簡單，自動化程度高，結構簡單穩定。

3、上述技術所示，普通3d打印大部分原材料為塑料，普通塑料在使用時，需要打印頭對其加熱融化后進行逐層增材打印，塑料采用圓形卷筒方式放置，每次打印結束，打印頭的余溫會對其內部暫存物料熔融，熔融后的物料會自然冷卻為廢料，每次打印前，需要對打印頭加熱，然后讓其自動退出上次打印廢料，這種操作十分耗時，并且普通3d打印的物料盒結構復雜，拆裝效率極低，影響換料效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種3d打印自動換料裝置及3d打印機，解決了打印頭的余溫會對其內部暫存物料熔融，熔融后的物料會自然冷卻為廢料，每次打印前，需要對打印頭加熱，然后讓其自動退出上次打印廢料，這種操作十分耗時，并且普通3d打印的物料盒結構復雜，拆裝效率極低，影響換料效率的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種3d打印自動換料裝置，包括：

3、固定側邊塊，所述固定側邊塊的內壁開設有接插槽，所述固定側邊塊的中間開設有內置槽；

4、接插組件，所述接插組件的一側與固定側邊塊的表面活動連接，所述接插組件用于與固定側邊塊進行快速換料連接；

5、底座板，所述底座板的底部與接插組件的頂部固定連接；

6、物料盒組件，所述物料盒組件的底部與底座板的頂部固定連接，所述物料盒組件用于對物料的穩定存放；

7、物料引導組件，所述物料引導組件的底部與物料盒組件內壁的底部固定連接，所述物料引導組件用于對更換物料的引導。

8、優選的，所述接插組件包括與固定側邊塊頂部固定連接的側邊板，所述內置槽內壁的一側固定連接有擋板，所述擋板的一側固定連接有限位彈簧，所述限位彈簧的一端固定連接有活動架板，所述活動架板的一側固定連接有接插柱。

9、優選的，所述內置槽的內壁活動連接有接插板，所述接插板的表面開設有活動圓槽。

10、優選的，所述物料盒組件包括與底座板頂部固定連接的底框，所述底框的兩側均固定連接有斜板，所述斜板的中間開設有引入槽，所述底框的頂部活動連接有頂蓋，所述頂蓋兩側的中間均固定均連接有中央插板。

11、優選的，所述底框內壁的底部固定連接有限位塊，所述限位塊的表面開設有限位槽，所述限位塊的表面通過內軸設置有輔助轉輪，所述限位槽的內壁活動連接有物料盤。

12、優選的，所述物料引導組件包括與物料盒組件內壁底部固定連接的基板，所述基板的頂部固定連接有支撐桿，所述支撐桿的頂端固定連接有驅動電動機，所述驅動電動機的頂部通過固定套固定連接有物料導通套，所述驅動電動機輸出端通過聯軸器固定連接有主動輪，所述主動輪表面的一側傳動連接有輔助輪，所述輔助輪的正面固定連接有受壓限位輪。

13、優選的，所述基板的頂部固定連接有背板，所述背板的一側固定連接有壓緊彈簧，所述壓緊彈簧的一端固定連接有側邊套，所述側邊套內壁的一側轉動連接有壓緊輪。

14、本專利同時公開了一種3d打印機，包括3d打印自動換料裝置，還包括打印機本體，所述打印機本體內壁設置有打印機頭，所述打印機頭的頂部固定連接有引導槽塊。

15、本發明提供了一種3d打印自動換料裝置及3d打印機。與現有技術相比具備以下有益效果：

16、1、該3d打印自動換料裝置及3d打印機，利用物料引導組件的設置，裝置驅動電動機運行直接驅動從壓緊輪與受壓限位輪之間移動，進而控制其穩定傳輸，同時配合物料導通套對物料限位，同時與引導槽塊配合使用，能夠在打印結束后，直接逆向開啟驅動電動機，將物料抽回一段，避免打印機頭頭部的物料凝固作廢，同時避免每次打印前的排除廢料操作，提升了打印效率，并且物料導通套和引導槽塊均設置在裝置靠外側的外置，不僅拆蓋維護機器時，也方便工作人將新物料放置安裝。

17、2、該3d打印自動換料裝置及3d打印機，利用接插組件的設置，裝置采用側邊板直接對接插板進行引導，能夠保證在一定范圍內將接插板快速插入固定側邊塊內側的接插槽中，并且插入后直接操作活動架板，能夠將接插柱插入活動圓槽中，直接對其定位固定，能夠對底座板頂部的物料盒組件進行快速換料，方便整體更換。

18、3、該3d打印自動換料裝置及3d打印機，利用物料盒組件的設置，裝置采用中央插板與斜板接插方式將頂蓋蓋在底框的頂部，底框的內側傾斜設置，快速滑動接插，同時限位塊中的限位槽設置維護弧形，能夠對物料盤進行可靠限位，并且輔助轉輪滾動設置，方便在對物料盤表面的物料取料時，其自身能夠穩定轉動，提升機器使用的穩定性。

技術特征：

1.一種3d打印自動換料裝置，其特征在于，包括：

2.根據權利要求1所述的一種3d打印自動換料裝置，其特征在于：所述接插組件(4)包括與固定側邊塊(1)頂部固定連接的側邊板(41)，所述內置槽(3)內壁的一側固定連接有擋板(42)，所述擋板(42)的一側固定連接有限位彈簧(43)，所述限位彈簧(43)的一端固定連接有活動架板(44)，所述活動架板(44)的一側固定連接有接插柱(45)。

3.根據權利要求1所述的一種3d打印自動換料裝置，其特征在于：所述內置槽(3)的內壁活動連接有接插板(46)，所述接插板(46)的表面開設有活動圓槽(47)。

4.根據權利要求1所述的一種3d打印自動換料裝置，其特征在于：所述物料盒組件(6)包括與底座板(5)頂部固定連接的底框(61)，所述底框(61)的兩側均固定連接有斜板(62)，所述斜板(62)的中間開設有引入槽(63)，所述底框(61)的頂部活動連接有頂蓋(64)，所述頂蓋(64)兩側的中間均固定均連接有中央插板(65)。

5.根據權利要求4所述的一種3d打印自動換料裝置，其特征在于：所述底框(61)內壁的底部固定連接有限位塊(66)，所述限位塊(66)的表面開設有限位槽(67)，所述限位塊(66)的表面通過內軸設置有輔助轉輪(68)，所述限位槽(67)的內壁活動連接有物料盤(69)。

6.根據權利要求1所述的一種3d打印自動換料裝置，其特征在于：所述物料引導組件(7)包括與物料盒組件(6)內壁底部固定連接的基板(71)，所述基板(71)的頂部固定連接有支撐桿(72)，所述支撐桿(72)的頂端固定連接有驅動電動機(73)，所述驅動電動機(73)的頂部通過固定套固定連接有物料導通套(711)，所述驅動電動機(73)輸出端通過聯軸器固定連接有主動輪(74)，所述主動輪(74)表面的一側傳動連接有輔助輪(75)，所述輔助輪(75)的正面固定連接有受壓限位輪(76)。

7.根據權利要求6所述的一種3d打印自動換料裝置，其特征在于：所述基板(71)的頂部固定連接有背板(77)，所述背板(77)的一側固定連接有壓緊彈簧(78)，所述壓緊彈簧(78)的一端固定連接有側邊套(79)，所述側邊套(79)內壁的一側轉動連接有壓緊輪(710)。

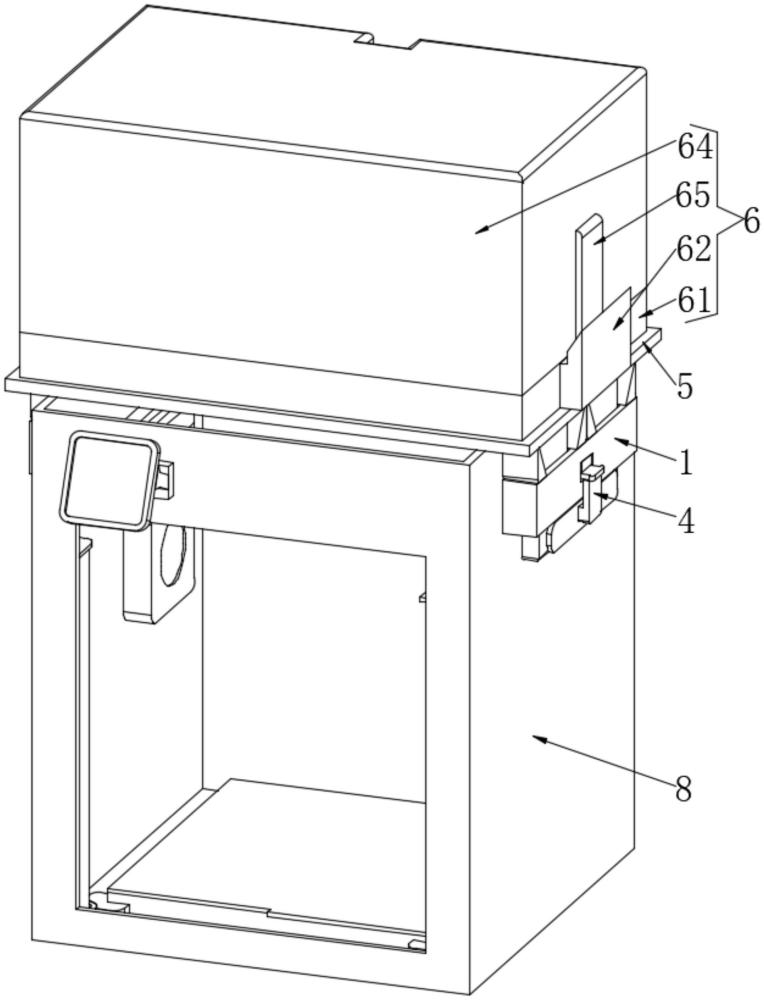

8.一種3d打印機，包括權利要求1-7任意一項所述的3d打印自動換料裝置，包括打印機本體(8)，其特征在于：所述打印機本體(8)內壁設置有打印機頭(9)，所述打印機頭(9)的頂部固定連接有引導槽塊(10)。

技術總結
本發明公開了一種3D打印自動換料裝置及3D打印機，包括：固定側邊塊，所述固定側邊塊的內壁開設有接插槽，所述固定側邊塊的中間開設有內置槽；接插組件，接插組件的一側與固定側邊塊的表面活動連接，接插組件用于與固定側邊塊進行快速換料連接；底座板，底座板的底部與接插組件的頂部固定連接；本發明涉及3D打印技術領域。該3D打印自動換料裝置及3D打印機，利用物料引導組件的設置，裝置驅動電動機運行直接驅動從壓緊輪與受壓限位輪之間移動，進而控制其穩定傳輸，同時配合物料導通套對物料限位，同時與引導槽塊配合使用，能夠在打印結束后，直接逆向開啟驅動電動機，將物料抽回一段，避免打印機頭頭部的物料凝固作廢。

技術研發人員：陳金英
受保護的技術使用者：北京工業職業技術學院
技術研發日：
技術公布日：2025/4/24
