本發明涉及改性塑料，尤其涉及一種便于回收殘料的改性塑料母粒生產設備。

背景技術：

1、改性塑料母粒是指在塑料成型加工的過程中，為了改善塑料的某些性能或賦予其新的功能，而特別設計并生產的一種塑料添加劑，這種母粒是將所需的各種塑料助劑、填料以及少量基體樹脂進行熔融混合，然后通過擠出機擠出、切粒得到的顆粒狀物質，改性塑料母粒生產設備主要涉及一系列用于將塑料材料與其他物質混合、改性并制成母粒的機器和設備。

2、經檢索，公告號為cn112809970a的中國專利公開了一種改性塑料生產設備，針對現有的生產設備，改性塑料中難免會夾雜些金屬之類的雜質，降低了生產出塑料的純度，且送料過程震動較大，易引起管道跳動，減少了裝置的使用壽命，所以過除雜磁鐵能夠?qū)诫s在塑料內的金屬雜質進行吸附，提高了出料后改性塑料的純度，結構簡單，便于推廣。

3、上述設備提高改性塑料的純度，而現有技術中對改性塑料母粒加工生產時，通常會將物料放入儲料漏斗中，通過儲料漏斗使原料進入改性塑料母粒生產相關設備中加工，而現有技術中在儲料漏斗將改性塑料母粒排出時，通常會有一部分不合格的殘料粘附在儲料漏斗內部，不便于殘料的下料，而在將殘料排出時，通常直接排出，不便于對不合格的殘料在一定程度上清洗加工后再排出，降低了殘料排出時的質量，從而不利于殘料的回收再利用。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出的一種便于回收殘料的改性塑料母粒生產設備。

2、為了實現上述目的，本發明采用了如下技術方案：一種便于回收殘料的改性塑料母粒生產設備，包括儲料漏斗，所述儲料漏斗的上表面鉸接有轉動蓋，所述儲料漏斗的下表面固定安裝有驅動電機，所述驅動電機的輸出端固定連接有轉動桿，所述轉動桿的兩側均固定連接刮桿，所述儲料漏斗的一側貫通連接有第一排料管，所述儲料漏斗的另一側貫通連接有第二排料管，所述第一排料管和第二排料管的中部均固定安裝有電磁閥，所述第二排料管的一端設置有沖洗組件。

3、作為上述技術方案的進一步描述：

4、所述沖洗組件包括固定殼，所述固定殼固定連接在第二排料管的一端，所述固定殼的上表面固定安裝有第一電機，所述第一電機。

5、作為上述技術方案的進一步描述：

6、所述第一電機的輸出端固定連接有軸桿，所述軸桿的外部固定連接有螺旋葉片，所述螺旋葉片的內部開設有多個排水孔。

7、作為上述技術方案的進一步描述：

8、所述第二排料管的一側貫通連接有水流連接管，所述水流連接管的一端貫通連接有弧形管，所述弧形管的下表面貫通連接有多個沖洗頭，所述固定殼的下表面固定連接有排水管，所述固定殼的下表面固定連接有擋料網，所述擋料網設置在排水管的內部。

9、作為上述技術方案的進一步描述：

10、所述固定殼的一側貫通連接有殘料連通管，所述殘料連通管的一端設置有破碎組件，所述破碎組件包括破碎箱，所述破碎箱固定連接在殘料連通管的一端。

11、作為上述技術方案的進一步描述：

12、所述破碎箱的一側固定安裝有第二電機，所述破碎箱的一側轉動連接有多個齒輪，多個所述齒輪之間相互嚙合，其中一個所述齒輪固定連接在第二電機的輸出端，所述破碎箱的內部轉動連接有多個破碎輥，所述破碎箱的內壁側均固定連接有阻擋板，所述破碎輥的一端通過連接軸固定連接在齒輪的中部。

13、作為上述技術方案的進一步描述：

14、所述破碎箱的上表面鉸接有開關蓋，所述破碎箱的下表面貫通連接有出料管，所述出料管的一端設置有阻擋蓋，所述開關蓋的上表面固定連接有阻擋網。

15、作為上述技術方案的進一步描述：

16、所述破碎箱的外部設置有烘干組件，所述烘干組件包括烘干殼，所述烘干殼固定連接在破碎箱的外部，所述烘干殼的一側貫通連接有安裝管，所述安裝管的內部固定安裝有風機，所述安裝管的一端固定連接有阻塵網。

17、作為上述技術方案的進一步描述：

18、所述烘干殼的內部固定安裝有發熱網，所述烘干殼的下表面固定連接有底架，所述底架的下表面靠近四個邊角分別固定連接有萬向輪。

19、作為上述技術方案的進一步描述：

20、所述破碎箱的一側開設有多個流通孔，所述破碎箱的一側固定連接在儲料漏斗的一側。

21、本發明具有如下有益效果：

22、1、本發明通過沖洗組件的設置，對改性塑料母粒生產設備中增加了便于對儲料漏斗內壁粘附殘料刮取的作用，且便于對刮取后的殘料在出料時在一定程度上進行沖洗，有助于減少殘料在生產加工過程中混入的灰塵雜質導致殘料質量下降的現象，提高了殘料的質量及純凈度，有利于殘料的后續的回收再加工利用。

23、2、本發明通過破碎組件的設置，對改性塑料母粒生產設備中增加了便于對沖洗后的殘料進行破碎的作用，有助于將殘料進一步破碎成小粒狀，從而便于殘料的運輸和儲存，降低了物流成本，且破碎后的殘料更易于被回收設備處理，提高了整體的回收效率，減少了塑料廢棄物對環境的污染，同時易于與其他材料混合均勻，確保再生塑料產品的質量和性能，提高了殘料的再利用價值。

24、3、本發明通過烘干組件的設置，有助于去除殘料中沖洗后的的水分和揮發性物質，從而提高殘料的純凈度和質量，便于后續的生產再加工，且有利于提高再生塑料產品性能的穩定性，降低殘料的含水量，使其更易于熔融和塑化，便于提高生產效率。

技術特征：

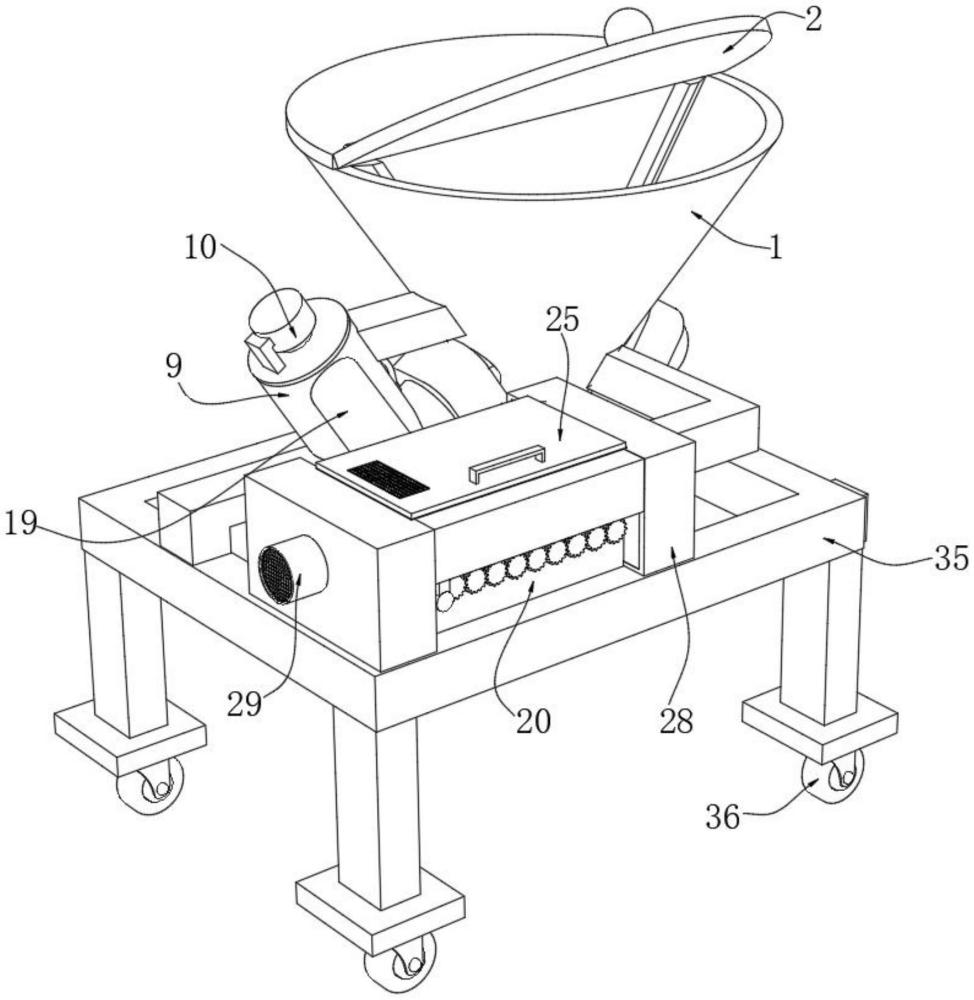

1.一種便于回收殘料的改性塑料母粒生產設備，包括儲料漏斗(1)，所述儲料漏斗(1)的上表面鉸接有轉動蓋(2)，所述儲料漏斗(1)的下表面固定安裝有驅動電機(3)，所述驅動電機(3)的輸出端固定連接有轉動桿(4)，所述轉動桿(4)的兩側均固定連接刮桿(5)，所述儲料漏斗(1)的一側貫通連接有第一排料管(6)，所述儲料漏斗(1)的另一側貫通連接有第二排料管(7)，所述第一排料管(6)和第二排料管(7)的中部均固定安裝有電磁閥(8)，其特征在于：所述第二排料管(7)的一端設置有沖洗組件。

2.根據權利要求1所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述沖洗組件包括固定殼(9)，所述固定殼(9)固定連接在第二排料管(7)的一端，所述固定殼(9)的上表面固定安裝有第一電機(10)，所述第一電機(10)。

3.根據權利要求2所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述第一電機(10)的輸出端固定連接有軸桿(11)，所述軸桿(11)的外部固定連接有螺旋葉片(12)，所述螺旋葉片(12)的內部開設有多個排水孔(13)。

4.根據權利要求2所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述第二排料管(7)的一側貫通連接有水流連接管(14)，所述水流連接管(14)的一端貫通連接有弧形管(15)，所述弧形管(15)的下表面貫通連接有多個沖洗頭(16)，所述固定殼(9)的下表面固定連接有排水管(17)，所述固定殼(9)的下表面固定連接有擋料網(18)，所述擋料網(18)設置在排水管(17)的內部。

5.根據權利要求2所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述固定殼(9)的一側貫通連接有殘料連通管(19)，所述殘料連通管(19)的一端設置有破碎組件，所述破碎組件包括破碎箱(20)，所述破碎箱(20)固定連接在殘料連通管(19)的一端。

6.根據權利要求5所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述破碎箱(20)的一側固定安裝有第二電機(21)，所述破碎箱(20)的一側轉動連接有多個齒輪(22)，多個所述齒輪(22)之間相互嚙合，其中一個所述齒輪(22)固定連接在第二電機(21)的輸出端，所述破碎箱(20)的內部轉動連接有多個破碎輥(23)，所述破碎箱(20)的內壁側均固定連接有阻擋板(24)，所述破碎輥(23)的一端通過連接軸固定連接在齒輪(22)的中部。

7.根據權利要求5所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述破碎箱(20)的上表面鉸接有開關蓋(25)，所述破碎箱(20)的下表面貫通連接有出料管(26)，所述出料管(26)的一端設置有阻擋蓋(27)，所述開關蓋(25)的上表面固定連接有阻擋網(34)。

8.根據權利要求5所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述破碎箱(20)的外部設置有烘干組件，所述烘干組件包括烘干殼(28)，所述烘干殼(28)固定連接在破碎箱(20)的外部，所述烘干殼(28)的一側貫通連接有安裝管(29)，所述安裝管(29)的內部固定安裝有風機(30)，所述安裝管(29)的一端固定連接有阻塵網(31)。

9.根據權利要求8所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述烘干殼(28)的內部固定安裝有發熱網(32)，所述烘干殼(28)的下表面固定連接有底架(35)，所述底架(35)的下表面靠近四個邊角分別固定連接有萬向輪(36)。

10.根據權利要求5所述的便于回收殘料的改性塑料母粒生產設備，其特征在于：所述破碎箱(20)的一側開設有多個流通孔(33)，所述破碎箱(20)的一側固定連接在儲料漏斗(1)的一側。

技術總結
本發明涉及改性塑料技術領域，公開了一種便于回收殘料的改性塑料母粒生產設備，包括儲料漏斗，所述儲料漏斗的上表面鉸接有轉動蓋，所述儲料漏斗的下表面固定安裝有驅動電機，所述驅動電機的輸出端固定連接有轉動桿，所述轉動桿的兩側均固定連接刮桿，所述儲料漏斗的一側貫通連接有第一排料管。本發明便于對出料過程中的殘料進行沖洗，減少了生產加工過程中混入的灰塵雜質，便于后續的回收再加工利用，且便于將沖洗后的殘料進一步破碎成小粒狀，不僅便于殘料的運輸與儲存，還提高了回收設備的處理效率，同時便于去除殘料中沖洗后的水分和揮發性物質，烘干后的殘料更易于熔融和塑化，有利于后續的生產再加工。

技術研發人員：金光海,金光郁,陳峰
受保護的技術使用者：惠州蕓安泰億塑料制品有限公司
技術研發日：
技術公布日：2025/4/28
