本技術涉及擠出機，更具體地說是一種熱塑性聚氨酯彈性體擠出機。

背景技術：

1、熱塑性聚氨酯彈性體是一種具有彈性的高分子材料，它結合了塑料的可塑性和橡膠的彈性。熱塑性聚氨酯彈性體是由多元醇和多異氰酸酯反應生成的聚氨酯鏈段與嵌段共聚物，通過加熱可以使其熔化，冷卻后又可以固化。熱塑性聚氨酯彈性體因其優異的物理性能，如耐磨性、抗拉伸性、抗沖擊性以及良好的耐候性和耐化學藥品性，在許多領域得到廣泛應用。它廣泛用于鞋材、運動器材、汽車零部件、電線電纜、薄膜、注塑制品等。熱塑性聚氨酯彈性體在生產過程中，會在擠出機的擠出口處安裝擠出模具，以生產所需的條形制品。

2、例如現有技術公開號為cn218453167u的一種熱塑性聚氨酯彈性體橡膠擠出機，該實用新型通過設置的入料斗組件，便于對入料斗主體內部的物料進行預熱，降低在加熱螺旋擠出桶中加熱的時間，通過設置的防堵塞組件，便于物料通過入料斗主體進入到加熱螺旋擠出桶中更加順暢。

3、但是上述現有技術在使用時還存在如下問題：大多數的熱塑性聚氨酯彈性體擠出機，其擠出模具通常是使用螺栓固定的方式進行安裝，由于熱塑性聚氨酯彈性體擠出形狀不同，因此在拆裝時較為繁瑣，不便于快速更換，基于此，本實用新型提供一種可快速更換不同形狀擠出模具的熱塑性聚氨酯彈性體擠出機。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種熱塑性聚氨酯彈性體擠出機，通過減速電機驅動轉桿帶動長板旋轉，在擠出熱塑性聚氨酯彈性體的過程中，可以自動切換兩個擠出頭的位置，以此使熱塑性聚氨酯彈性體擠出的形狀不同，同時兩個擠出頭切換時，可以方便工作人員拆卸擠出頭進行清理更換，以此提高本擠出機主體的適用性，以解決上述背景技術中出現的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種熱塑性聚氨酯彈性體擠出機，包括對熱塑性聚氨酯彈性體進行制造的擠出機主體，所述擠出機主體前端設有模具組件，所述模具組件包括長板，所述長板前端開設有兩個圓形槽，兩個圓形槽內均設有擠出熱塑性聚氨酯彈性體的擠出頭，兩個擠出頭前端均開設有擠出孔，所述長板前端中心處固定貫穿有轉桿，所述轉桿前后兩端外壁均活動套設有支撐板，位于長板前方的支撐板上固定設有驅動轉桿旋轉的減速電機，所述減速電機輸出軸后端貫穿該長板并與轉桿前端固定，兩個擠出頭前端均固定設有用于調節擠出頭位置的移動組件。

3、在一個優選地實施方式中，兩個移動組件均包括多個電動推桿，多個電動推桿均固定設在長板內部，每個電動推桿的活塞桿前端均固定設有連接板，所述連接板與擠出頭前端固定，通過電動推桿調節擠出頭的位置，以此實現擠出頭位置的自動調節。

4、在一個優選地實施方式中，所述長板前端開設有多個安裝槽，多個電動推桿分別固定在多個安裝槽內，用于提高電動推桿使用時的穩定性。

5、在一個優選地實施方式中，兩個擠出頭后端均固定設有橡膠密封圈，所述擠出機主體前端開設有環形密封槽，所述橡膠密封圈插在環形密封槽內，用于提高擠出頭與擠出機主體之間的密封性。

6、在一個優選地實施方式中，所述擠出機主體底端固定設有支架，兩個支撐板底端均與支架頂端固定，用于提高支撐板的穩定性。

7、在一個優選地實施方式中，所述減速電機底端固定設有提高該減速電機穩定性的加固座，所述加固座與位于長板前方的支撐板固定，利用加固板可以進一步提高減速電機在使用時的穩定性。

8、本實用新型的技術效果和優點：

9、本實用新型通過減速電機驅動轉桿帶動長板旋轉，在擠出熱塑性聚氨酯彈性體的過程中，可以自動切換兩個擠出頭的位置，以此使熱塑性聚氨酯彈性體擠出的形狀不同，同時兩個擠出頭切換時，可以方便工作人員拆卸擠出頭進行清理更換，以此提高本擠出機主體的適用性。

技術特征：

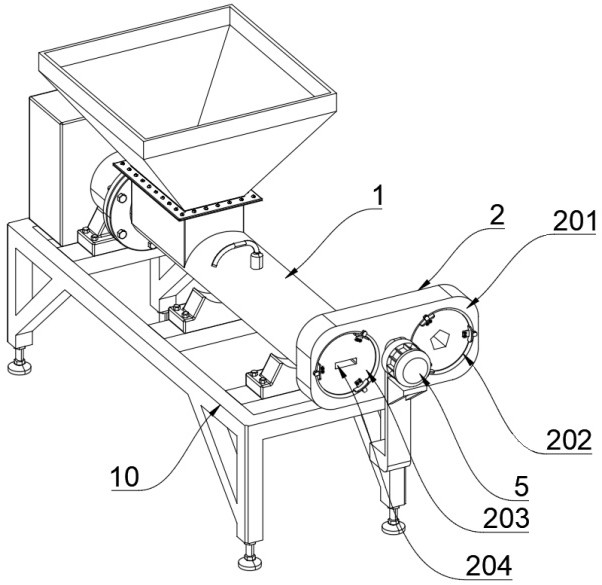

1.一種熱塑性聚氨酯彈性體擠出機，包括對熱塑性聚氨酯彈性體進行制造的擠出機主體（1），其特征在于：所述擠出機主體（1）前端設有模具組件（2），所述模具組件（2）包括長板（201），所述長板（201）前端開設有兩個圓形槽（202），兩個圓形槽（202）內均設有擠出熱塑性聚氨酯彈性體的擠出頭（203），兩個擠出頭（203）前端均開設有擠出孔（204）；

2.根據權利要求1所述的一種熱塑性聚氨酯彈性體擠出機，其特征在于：兩個移動組件（6）均包括多個電動推桿（601），多個電動推桿（601）均固定設在長板（201）內部，每個電動推桿（601）的活塞桿前端均固定設有連接板（602），所述連接板（602）與擠出頭（203）前端固定。

3.根據權利要求1所述的一種熱塑性聚氨酯彈性體擠出機，其特征在于：所述長板（201）前端開設有多個安裝槽（7），多個電動推桿（601）分別固定在多個安裝槽（7）內，用于提高電動推桿（601）使用時的穩定性。

4.根據權利要求1所述的一種熱塑性聚氨酯彈性體擠出機，其特征在于：兩個擠出頭（203）后端均固定設有橡膠密封圈（8），所述擠出機主體（1）前端開設有環形密封槽（9），所述橡膠密封圈（8）插在環形密封槽（9）內，用于提高擠出頭（203）與擠出機主體（1）之間的密封性。

5.根據權利要求1所述的一種熱塑性聚氨酯彈性體擠出機，其特征在于：所述擠出機主體（1）底端固定設有支架（10），兩個支撐板（4）底端均與支架（10）頂端固定，用于提高支撐板（4）的穩定性。

6.根據權利要求1所述的一種熱塑性聚氨酯彈性體擠出機，其特征在于：所述減速電機（5）底端固定設有提高該減速電機（5）穩定性的加固座（11），所述加固座（11）與位于長板（201）前方的支撐板（4）固定。

技術總結
本技術公開了一種熱塑性聚氨酯彈性體擠出機，具體涉及擠出機技術領域，包括對熱塑性聚氨酯彈性體進行制造的擠出機主體，所述擠出機主體前端設有模具組件，所述模具組件包括長板，所述長板前端開設有兩個圓形槽，兩個圓形槽內均設有擠出熱塑性聚氨酯彈性體的擠出頭，兩個擠出頭前端均開設有擠出孔，所述長板前端中心處固定貫穿有轉桿，所述轉桿前后兩端外壁均活動套設有支撐板。本技術通過減速電機驅動轉桿帶動長板旋轉，在擠出熱塑性聚氨酯彈性體的過程中，可以自動切換兩個擠出頭的位置，以此使熱塑性聚氨酯彈性體擠出的形狀不同，同時兩個擠出頭切換時，可以方便工作人員拆卸擠出頭進行清理更換，以此提高本擠出機主體的適用性。

技術研發人員：席志偉,劉永亮,張靜敏,韓軍,席岳峰
受保護的技術使用者：河北晉靈新能源材料有限責任公司
技術研發日：20240715
技術公布日：2025/4/28
