本發明涉及聚氯乙烯塑料加工，尤其涉及一種聚氯乙烯塑料加工設備及方法。

背景技術：

1、聚氯乙烯為無定形結構的白色粉末，支化度較小，相對密度1.4左右，玻璃化溫度77-90℃，170℃左右開始分解，對光和熱的穩定性差，在100℃以上或經長時間陽光曝曬，就會分解而產生氯化氫，并進一步自動催化分解，引起變色，物理機械性能也迅速下降，在實際應用中必須加入穩定劑以提高對熱和光的穩定性。

2、現有的聚氯乙烯塑料加工設備在加工聚氯乙烯塑料制品的過程中，無法精確的控制向聚氯乙烯粉末中添加的穩定劑的量，穩定劑添加過多或過少會導致生產出的聚氯乙烯塑料制品的質量不穩定，從而極大的影響到聚氯乙烯塑料制品的整體質量和成本。

技術實現思路

1、本發明公開一種聚氯乙烯塑料加工設備及方法，旨在解決背景技術中的現有的聚氯乙烯塑料加工設備無法精確控制穩定劑的添加量的技術問題。

2、本發明提出的一種聚氯乙烯塑料加工設備，包括筒體，所述筒體的外部固定連接有支撐架，且筒體的上側固定連接有頂蓋，所述頂蓋上開設有矩形口，矩形口內固定連接有進料斗，頂蓋上開設有圓孔，圓孔內固定連接有稱量箱，稱量箱上設置有定量添加模塊，且筒體內設置有均勻攪拌模塊，筒體的底部開設有圓槽，圓槽內固定連接有出料管，出料管上設置有電子閥；

3、所述稱量箱包括固定框，固定框的內壁開設有兩個對稱的滑槽，兩個滑槽內滑動連接有同一個稱量斗，稱量斗上開設有槽口，固定框上開設有聯通槽，且聯通槽和槽口位于同一側；

4、所述均勻攪拌模塊包括多個等距分布的斜面攪拌桿和曲面攪拌桿。

5、通過設置有筒體、頂蓋、進料斗、稱量箱、定量添加模塊、均勻攪拌模塊、出料管和電子閥，裝置利用定量添加模塊可以使裝置根據筒體內的聚氯乙烯粉末的量，有效的控制添加進粉末中的穩定劑的量，在保證聚氯乙烯塑料的生產質量的同時，避免了穩定劑的過量添加，從而控制了生產成本。

6、在一個優選的方案中，所述稱量箱的上側開設有孔槽，孔槽內固定連接有添加斗，稱量箱的外部開設有觀察窗，稱量箱的內壁固定連接有隔離塊，隔離塊和稱量箱上均開設有圓槽口，圓槽口的內壁與均與固定框的外部活動連接，且隔離塊的上側和底部均開設有斜面槽，固定框的一側開設有圓口；所述圓口的內壁固定連接有穩定座，穩定座的內壁插接有插銷，插銷靠近稱量斗的一側與稱量斗的外部固定連接，稱量斗遠離插銷的一側固定連接有把手，且稱量箱靠近插銷的一側固定連接有弧形片，弧形片的外部固定連接有彈簧；所述彈簧遠離弧形片的一端固定連接有傳動把，傳動把靠近固定框的一端與固定框的外部固定連接，稱量箱靠近插銷的一側固定連接有限位桿，限位桿位于插銷的下方，且穩定座遠離稱量箱的一側開設有三個圓周等距分布的切槽；三個所述切槽內均滑動連接有活動塊，活動塊遠離穩定座的一側均固定連接有短軸，穩定座遠離稱量箱的一側活動連接有轉動框，轉動框上開設有三個圓周等距分布的曲面槽，且三個曲面槽的內壁分別與三個短軸的外部滑動連接；所述插銷的外部開設有三個圓周等距分布的卡槽，三個卡槽的內壁分別與三個活動塊的外部卡接，且轉動框的內壁固定連接有卷簧，卷簧遠離轉動框的一端與穩定座的外部固定連接，轉動框遠離穩定座的一側固定連接有撥桿。

7、通過設置有定量添加模塊，定量添加模塊利用插銷和活動塊可以實現對具有不同容量的稱量斗的快速拆卸和安裝，從而使操作人員可以根據筒體內聚氯乙烯粉末的添加量快速的與稱量斗進行適配，提高了操作效率和便捷性；利用彈簧、限位桿和傳動把可以使裝置在添加完穩定劑后進行快速復位，從而使固定框在不進行操作時始終保持封閉狀態，從而避免了稱量箱中的穩定劑持續進入到筒體中的情況出現。

8、在一個優選的方案中，所述頂蓋上開設有圓形口，圓形口內活動連接有主軸，頂蓋的上側固定連接有電動機，電動機的輸出端通過聯軸器與主軸的上側連接，且筒體的內壁固定連接有四個圓周等距分布的固定架；四個所述固定架遠離筒體的一側固定連接有同一個內齒環，主軸的外部固定連接有兩個對稱的轉動桿，兩個轉動桿上均開設有兩個對稱的細孔，位于同一側的兩個細孔內活動連接有同一個次軸，且位于同一側的多個斜面攪拌桿上均開設有開口，次軸的外部與多個開口均固定連接；兩個所述次軸的外部均固定連接有齒輪，兩個齒輪均與內齒環嚙合，且主軸的外部固定連接有多個等距分布的曲面攪拌桿，多個曲面攪拌桿與多個斜面攪拌桿交錯布置。

9、通過設置有均勻攪拌模塊，均勻攪拌模塊利用隨主軸轉動的曲面攪拌桿對穩定劑和聚氯乙烯粉末進行初步攪拌的同時，利用呈圓周分布的帶有斜面的斜面攪拌桿對混合物進行翻拌，從而使位于筒體底部的混合物被斜面攪拌桿重新翻拌到上部，提高了穩定劑和聚氯乙烯粉末的混合效果。

10、一種聚氯乙烯塑料加工方法，使用如上所述的一種聚氯乙烯塑料加工設備，包括如下步驟：

11、步驟一、通過進料斗箱筒體中添加一定量的聚氯乙烯粉末，根據筒體內添加的粉末的量，對固定框中的稱量斗進行更換，更換后，向稱量箱中注入穩定劑，使用定量添加模塊向筒體中一次或多次注入穩定劑；

12、步驟二、在聚氯乙烯粉末和穩定劑注入后，使用均勻攪拌模塊對混合物進行充分的攪拌，攪拌后，啟動電子閥，使混合物均勻的從出料管中排出。

13、由上可知，本發明提供的一種聚氯乙烯塑料加工設備具有可以使裝置根據筒體內的聚氯乙烯粉末的量，有效的控制添加進粉末中的穩定劑的量，在保證聚氯乙烯塑料的生產質量的同時，避免了穩定劑的過量添加，從而控制了生產成本的效果。

技術特征：

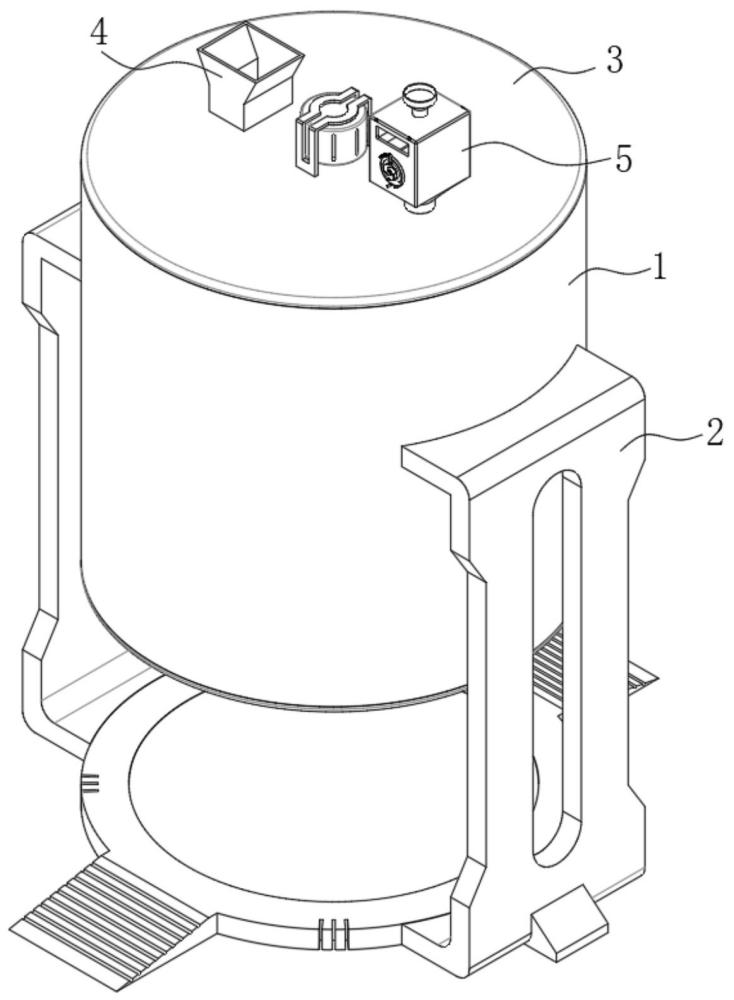

1.一種聚氯乙烯塑料加工設備，包括筒體（1），其特征在于，所述筒體（1）的外部固定連接有支撐架（2），且筒體（1）的上側固定連接有頂蓋（3），所述頂蓋（3）上開設有矩形口，矩形口內固定連接有進料斗（4），頂蓋（3）上開設有圓孔，圓孔內固定連接有稱量箱（5），稱量箱（5）上設置有定量添加模塊（6），且筒體（1）內設置有均勻攪拌模塊（7），筒體（1）的底部開設有圓槽，圓槽內固定連接有出料管（8），出料管（8）上設置有電子閥（9）；

2.根據權利要求1所述的一種聚氯乙烯塑料加工設備，其特征在于，所述稱量箱（5）的上側開設有孔槽，孔槽內固定連接有添加斗（601），稱量箱（5）的外部開設有觀察窗（602），稱量箱（5）的內壁固定連接有隔離塊（603），隔離塊（603）和稱量箱（5）上均開設有圓槽口（605），圓槽口（605）的內壁與均與固定框（606）的外部活動連接，且隔離塊（603）的上側和底部均開設有斜面槽（604），固定框（606）的一側開設有圓口（612）。

3.根據權利要求2所述的一種聚氯乙烯塑料加工設備，其特征在于，所述圓口（612）的內壁固定連接有穩定座（613），穩定座（613）的內壁插接有插銷（614），插銷（614）靠近稱量斗（609）的一側與稱量斗（609）的外部固定連接，稱量斗（609）遠離插銷（614）的一側固定連接有把手（611），且稱量箱（5）靠近插銷（614）的一側固定連接有弧形片（615），弧形片（615）的外部固定連接有彈簧（617）。

4.根據權利要求3所述的一種聚氯乙烯塑料加工設備，其特征在于，所述彈簧（617）遠離弧形片（615）的一端固定連接有傳動把（616），傳動把（616）靠近固定框（606）的一端與固定框（606）的外部固定連接，稱量箱（5）靠近插銷（614）的一側固定連接有限位桿（618），限位桿（618）位于插銷（614）的下方，且穩定座（613）遠離稱量箱（5）的一側開設有三個圓周等距分布的切槽（619）。

5.根據權利要求4所述的一種聚氯乙烯塑料加工設備，其特征在于，三個所述切槽（619）內均滑動連接有活動塊（620），活動塊（620）遠離穩定座（613）的一側均固定連接有短軸（621），穩定座（613）遠離稱量箱（5）的一側活動連接有轉動框（623），轉動框（623）上開設有三個圓周等距分布的曲面槽（624），且三個曲面槽（624）的內壁分別與三個短軸（621）的外部滑動連接。

6.根據權利要求5所述的一種聚氯乙烯塑料加工設備，其特征在于，所述插銷（614）的外部開設有三個圓周等距分布的卡槽（622），三個卡槽（622）的內壁分別與三個活動塊（620）的外部卡接，且轉動框（623）的內壁固定連接有卷簧（626），卷簧（626）遠離轉動框（623）的一端與穩定座（613）的外部固定連接，轉動框（623）遠離穩定座（613）的一側固定連接有撥桿（625）。

7.根據權利要求6所述的一種聚氯乙烯塑料加工設備，其特征在于，所述頂蓋（3）上開設有圓形口，圓形口內活動連接有主軸（701），頂蓋（3）的上側固定連接有電動機（702），電動機（702）的輸出端通過聯軸器與主軸（701）的上側連接，且筒體（1）的內壁固定連接有四個圓周等距分布的固定架（706）。

8.根據權利要求7所述的一種聚氯乙烯塑料加工設備，其特征在于，四個所述固定架（706）遠離筒體（1）的一側固定連接有同一個內齒環（707），主軸（701）的外部固定連接有兩個對稱的轉動桿（703），兩個轉動桿（703）上均開設有兩個對稱的細孔，位于同一側的兩個細孔內活動連接有同一個次軸（704），且位于同一側的多個斜面攪拌桿（708）上均開設有開口，次軸（704）的外部與多個開口均固定連接。

9.根據權利要求8所述的一種聚氯乙烯塑料加工設備，其特征在于，兩個所述次軸（704）的外部均固定連接有齒輪（705），兩個齒輪（705）均與內齒環（707）嚙合，且主軸（701）的外部固定連接有多個等距分布的曲面攪拌桿（709），多個曲面攪拌桿（709）與多個斜面攪拌桿（708）交錯布置。

10.一種聚氯乙烯塑料加工方法，使用如權利要求9所述的一種聚氯乙烯塑料加工設備，其特征在于，包括如下步驟：

技術總結
本發明屬于聚氯乙烯塑料加工技術領域，尤其是一種聚氯乙烯塑料加工設備及方法，針對現有的聚氯乙烯塑料加工設備無法精確控制穩定劑的添加量的問題，現提出以下方案，包括筒體，所述筒體的外部固定連接有支撐架，且筒體的上側固定連接有頂蓋，所述頂蓋上開設有矩形口，矩形口內固定連接有進料斗，頂蓋上開設有圓孔，圓孔內固定連接有稱量箱，稱量箱上設置有定量添加模塊。本發明公開的一種聚氯乙烯塑料加工設備及方法可以使裝置根據筒體內的聚氯乙烯粉末的量，有效的控制添加進粉末中的穩定劑的量，在保證聚氯乙烯塑料的生產質量的同時，避免了穩定劑的過量添加，從而控制了生產成本。

技術研發人員：王建平,馮鵬鵬
受保護的技術使用者：鷹潭市康大塑膠有限公司
技術研發日：
技術公布日：2025/4/24
