本發明涉及注塑模具，具體為一種空調出風口的注塑模具。

背景技術：

1、在空調出風口的生產制造領域，注塑模具起著至關重要的作用，目前，現有的空調出風口注塑模具在注塑成型及脫模過程中，存在諸多亟待解決的問題，在注塑成型環節，傳統注塑模具為防止模腔塑料缺損，通常會注入過量的塑料，然而，這種做法會導致產品側壁形成澆口，在產品脫模后，需要人工對這些澆口進行額外修剪，這一過程不僅費時費力，增加了人工成本和生產周期，而且由于人工修剪難以保證精度，還可能對產品外觀質量造成一定影響，同時，注塑完成后模腔內未冷卻的塑料存在回流風險，一旦回流，會影響產品的成型質量，導致產品出現缺陷甚至報廢，此外，在注塑過程中，多余的熔融態塑料若不能及時有效處理，不僅會造成原材料的浪費，還可能因塑料在模具內不合理分布，進一步影響產品的質量和生產效率；

2、在脫模環節，傳統注塑模具脫模時，產品與模具模腔內壁緊密貼合，脫模困難的問題較為突出，由于產品與模腔內壁之間的摩擦力較大，在脫模過程中容易出現產品破裂的現象，這嚴重影響了產品的合格率，增加了企業的生產成本，而且，傳統脫模方式往往依賴人工操作，不僅效率低下，難以滿足大規模生產的需求，還因人工操作的不穩定性，難以保證脫模過程的均勻性和可靠性，容易導致產品出現變形、損傷等問題，進一步降低了產品的質量。

技術實現思路

1、針對現有技術的不足，本發明提供了一種空調出風口的注塑模具，解決了背景技術中所提及的技術問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種空調出風口的注塑模具，包括底座，底座頂部設置有下模具，下模具上方設置有上模具，上模具表面設置有注塑口，注塑口處位置設置有控制組件，底座與下模具之間設置有震動組件；

3、控制組件包括固定安裝在上模具一側的固定通道，固定通道靠近注塑口一側滑動連接有活動通道，活動通道頂部表面開設有與注塑口相互適配的通孔，活動通道一側設置有對接板，對接板一側設置有安裝在上模具上的活動框，上模具靠近活動框一側開設有排料槽。

4、作為本技術方案的進一步優選，活動通道兩側設置有固定安裝在上模具上的氣缸，氣缸的輸出端固定連接有第一齒條，第一齒條一側嚙合連接有第一齒輪，第一齒輪另一側嚙合連接有固定安裝在活動通道上的第二齒條。

5、作為本技術方案的進一步優選，活動框內腔兩側固定連接有定位桿，定位桿上對稱滑動連接有滑塊，滑塊與活動框之間設置有套設在定位桿上的第一阻尼彈簧，滑塊一側轉動連接有活動桿，活動桿另一端轉動連接有固定安裝在上模具上的安裝座。

6、作為本技術方案的進一步優選，活動框內腔設置有電加熱器，電加熱器表面設置有第一導電頭，第一導電頭一側設置有固定安裝在上模具上的第二導電頭。

7、作為本技術方案的進一步優選，震動組件包括位于下模具底部的移動板，移動板表面設置有第一敲擊桿，第一敲擊桿兩側與底座之間設置有第二阻尼彈簧，移動板底部固定連接有第一l型板。

8、作為本技術方案的進一步優選，底座上固定安裝有驅動電機，驅動電機輸出端固定連接有第一凸輪，且第一凸輪側壁與第一l型板貼合滑動。

9、作為本技術方案的進一步優選，移動板兩側固定連接有l(wèi)型桿，l型桿頂部固定連接有滑動安裝在下模具上的齒桿，齒桿一側嚙合連接有第二齒輪，第二齒輪通過轉軸轉動安裝在下模具上，且轉軸一端固定連接有第二凸輪。

10、作為本技術方案的進一步優選，下模具模腔兩側固定安裝有支撐板，支撐板上轉動連接有橫桿，橫桿兩端分別固定連接有第二l型板與安裝板，且第二凸輪側壁與第二l型板貼合滑動，安裝板表面設置有第二敲擊桿。

11、與現有技術相比具備以下有益效果：

12、避免澆口產生與修剪麻煩：在傳統注塑工藝中，為防止模腔塑料缺損常注入過量塑料，導致產品側壁形成澆口，需人工脫模后修剪，費時費力，而此控制組件能在注塑完成后，有效導出收集多余熔融態塑料，避免浪費，同時迅速封閉注塑口，防止模腔內未冷卻塑料回流，通過對注塑口內塑料隔斷，避免產品冷卻后形成澆口，極大提高了生產效率和產品質量。

13、優化導流效果：活動通道底部為弧形且傾斜設置，通孔處較高，這種設計方便熔融塑料向下流出，在注塑完成后，啟動氣缸帶動相關齒條和齒輪運動，使活動通道向遠離固定通道一側移動，利用活動通道底部對注塑口進行隔斷封閉，同時推動注塑口處多余塑料向排料槽一側移動排出，在活動通道完全阻隔注塑口后，通孔與注塑口重合，多余熔融塑料通過活動通道、固定通道流出，便于工作人員集中回收，不僅避免浪費，還進一步確保產品不會因多余塑料形成澆口。

14、防止塑料凝固：活動框、電加熱器、第一導電頭、第二導電頭相互配合，在塑料導流時對活動通道進行加熱，當活動通道移動對注塑口進行阻隔時，對接板緊貼活動框并擠壓，活動桿偏轉帶動滑塊在定位桿上移動，擠壓第一阻尼彈簧，使第一導電頭與第二導電頭接觸形成閉合回路，觸發電加熱器啟動，通過活動框、對接板等結構配合，對活動通道進行加熱處理，有效避免熱的熔融塑料遇到冷的活動通道發生凝固，保證塑料的流動性，提升導流效果，確保整個注塑過程順利進行，提高產品成型質量。

15、高效脫模，保護產品：在傳統注塑模具脫模過程中，產品與模具模腔內壁緊密貼合，容易出現脫模困難甚至產品破裂的問題，嚴重影響產品合格率，而此震動組件通過開啟驅動電機帶動第一凸輪轉動，第一凸輪配合第二阻尼彈簧的彈性作用力，使移動板、第一敲擊桿上下往復移動，第一敲擊桿間歇性敲擊下模具模腔底部，同時，移動板的移動帶動l型桿、齒桿上下移動，齒桿帶動嚙合的第二齒輪往復轉動，進而帶動第二凸輪往復轉動，第二凸輪配合第三阻尼彈簧的彈性作用力，使第二l型板、橫桿、安裝板、第二敲擊桿往復移動，第二敲擊桿敲擊模腔兩側，這種全方位的敲擊處理，能夠讓產品與下模具模腔內壁順利脫離，有效避免了脫模過程中產品破裂現象的發生，大大提高了產品合格率，減少了因產品損壞帶來的經濟損失。

16、均勻敲擊，提升質量：震動組件的設計使得產品能夠受到均勻且有效的敲擊，第一敲擊桿對模腔底部的敲擊以及第二敲擊桿對模腔兩側的敲擊，從多個方向?qū)Ξa(chǎn)品施加作用力，保證了產品在脫模過程中受力均勻，這種均勻的敲擊有助于消除產品因冷卻收縮而與模腔內壁產生的局部應力集中，使產品能夠更順暢地從模腔中脫出，避免了因局部受力不均導致的產品變形、損傷等問題，從而顯著提高了產品的質量。

17、優化流程，提高效率：該震動組件通過電能轉化為機械能，驅動各部件協同工作，實現了對產品的高效敲擊脫模，整個脫模過程自動化程度高，減少了人工干預，大大縮短了脫模時間，相比傳統的人工脫模方式，該震動組件能夠快速、有效地完成脫模操作，提高了生產效率，使得注塑模具的生產周期更短，能夠滿足大規模生產的需求，增強了企業的市場競爭力。

技術特征：

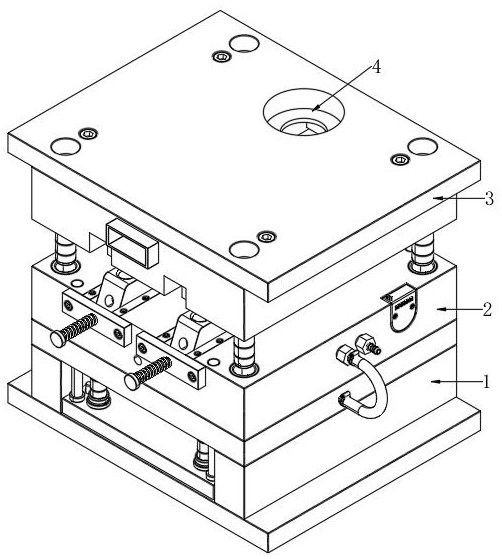

1.一種空調出風口的注塑模具，包括底座（1），底座（1）頂部設置有下模具（2），下模具（2）上方設置有上模具（3），其特征在于：上模具（3）表面設置有注塑口（4），注塑口（4）處位置設置有控制組件（5），底座（1）與下模具（2）之間設置有震動組件（6）；

2.根據權利要求1所述的一種空調出風口的注塑模具，其特征在于：活動通道（52）兩側設置有固定安裝在上模具（3）上的氣缸（54），氣缸（54）的輸出端固定連接有第一齒條（55），第一齒條（55）一側嚙合連接有第一齒輪（56），第一齒輪（56）另一側嚙合連接有固定安裝在活動通道（52）上的第二齒條（57）。

3.根據權利要求2所述的一種空調出風口的注塑模具，其特征在于：活動框（510）內腔兩側固定連接有定位桿（513），定位桿（513）上對稱滑動連接有滑塊（514），滑塊（514）與活動框（510）之間設置有套設在定位桿（513）上的第一阻尼彈簧（515），滑塊（514）一側轉動連接有活動桿（516），活動桿（516）另一端轉動連接有固定安裝在上模具（3）上的安裝座（517）。

4.根據權利要求3所述的一種空調出風口的注塑模具，其特征在于：活動框（510）內腔設置有電加熱器（511），電加熱器（511）表面設置有第一導電頭（512），第一導電頭（512）一側設置有固定安裝在上模具（3）上的第二導電頭（518）。

5.根據權利要求1所述的一種空調出風口的注塑模具，其特征在于：震動組件（6）包括位于下模具（2）底部的移動板（61），移動板（61）表面設置有第一敲擊桿（63），第一敲擊桿（63）兩側與底座（1）之間設置有第二阻尼彈簧（62），移動板（61）底部固定連接有第一l型板（64）。

6.根據權利要求5所述的一種空調出風口的注塑模具，其特征在于：底座（1）上固定安裝有驅動電機（65），驅動電機（65）輸出端固定連接有第一凸輪（66），且第一凸輪（66）側壁與第一l型板（64）貼合滑動。

7.根據權利要求6所述的一種空調出風口的注塑模具，其特征在于：移動板（61）兩側固定連接有l(wèi)型桿（67），l型桿（67）頂部固定連接有滑動安裝在下模具（2）上的齒桿（68），齒桿（68）一側嚙合連接有第二齒輪（612），第二齒輪（612）通過轉軸轉動安裝在下模具（2）上，且轉軸一端固定連接有第二凸輪（613）。

8.根據權利要求7所述的一種空調出風口的注塑模具，其特征在于：下模具（2）模腔兩側固定安裝有支撐板（69），支撐板（69）上轉動連接有橫桿（610），橫桿（610）兩端分別固定連接有第二l型板（611）與安裝板（615），且第二凸輪（613）側壁與第二l型板（611）貼合滑動，安裝板（615）表面設置有第二敲擊桿（616）。

技術總結
本發明公開了一種空調出風口的注塑模具，涉及注塑模具技術領域，包括底座，底座頂部設置有下模具，下模具上方設置有上模具，上模具表面設置有注塑口，注塑口處位置設置有控制組件，底座與下模具之間設置有震動組件。該空調出風口的注塑模具，活動通道移動對注塑口進行阻隔時，對接板緊貼活動框并擠壓，活動桿偏轉帶動滑塊在定位桿上移動，擠壓第一阻尼彈簧，使第一導電頭與第二導電頭接觸形成閉合回路，觸發電加熱器啟動，通過活動框、對接板等結構配合，對活動通道進行加熱處理，有效避免熱的熔融塑料遇到冷的活動通道發生凝固，保證塑料的流動性，提升導流效果，確保整個注塑過程順利進行，提高產品成型質量。

技術研發人員：張海濤
受保護的技術使用者：山東吉瑞德空調設備有限公司
技術研發日：
技術公布日：2025/4/24
