本發明涉及變壓器，更具體的說是涉及一種變壓器繞組變形測試儀校驗裝置、方法、電子設備及介質。

背景技術：

1、變壓器繞組變形是指在運行過程中，由于機械沖擊、溫度變化、老化等因素的影響，變壓器繞組的幾何形狀發生改變。這種變形可能導致絕緣損壞、局部放電，甚至引發嚴重的故障。因此采用變壓器繞組變形測試儀對變壓器繞組進行測試，以及時、有效地檢測出繞組變形，有助于避免變壓器事故的發生、保障電力系統的安全穩定運行、提高電網的可靠性。與此同時，如何保障變壓器繞組變形測試儀的測量精度，以使得測試儀能夠準確評估變壓器繞組的真實狀況，幫助技術人員及時發現微小的變形或潛在問題；降低誤判率，減少不必要的維護成本或延誤維修時機等也是當前亟需解決的問題。

2、公開號為cn206479625u，名稱為一種變壓器繞組變形測試儀校驗裝置，其要點在于它由微處理器、讀頻運放電路、高帶寬、串行接口乘法dac、可編程音頻放大器和上位機組成，上位機與微處理器連接，微處理器分別與讀頻運放電路、高帶寬、串行接口乘法dac、可編程音頻放大器連接，高帶寬、串行接口乘法dac與可編程音頻放大器連接，信號輸入分別與讀頻運放電路、高帶寬、串行接口乘法dac連接，可編程音頻放大器具有信號輸出接口。

3、公開號為cn203657735u，名稱為一種變壓器繞組變形測試儀，包括測試主機，所述測試主機包括殼體，所述殼體內部設置有依次相連的dds裝置，所述模數轉換裝置和數字濾波器，所述dds裝置用于產生被測繞組所需的掃頻信號，所述模數轉換裝置用于采集繞組變形信號并傳送給所述數字濾波器，所述數字濾波器用于接收并處理數模轉換裝置傳送的繞組變形信號，筆記本，與測試主機連接，用于接收數模轉換裝置傳送的繞組變形信號并處理形成繞組的頻率響應特性曲線，校驗裝置，與測試主機相連，數據診斷裝置，與測試主機相連。

4、相關技術中提供的變壓器繞組變形測試儀的校驗裝置主要通過模擬標準信號源并接收測試儀返回的數據來進行校驗，從而驗證測試儀的準確性和穩定性。由于相關技術中的校驗裝置無法提供足夠高的頻率穩定性和幅值精度，導致針對測試儀的測量誤差較大，且由于校驗參數常采用固定的參數設置，難以應對不同環境條件下的變化，影響校驗結果的準確性，進一步，相關技術提供的校驗裝置僅支持特定型號的測試儀、執行特定類型的校驗任務，適用場景較窄。

5、因此，如何提供一種變壓器繞組變形測試儀校驗裝置、方法、電子設備及介質是本領域技術人員亟需解決的問題。

技術實現思路

1、有鑒于此，本發明提供了一種變壓器繞組變形測試儀校驗裝置、方法、電子設備及介質，旨在解決相關技術中的變壓器繞組變形測試儀的校驗裝置存在測量誤差較大、校驗結果準確率不高、適用場景較窄的技術問題。

2、為了實現上述目的，本發明采用如下技術方案：

3、一種變壓器繞組變形測試儀的校驗裝置，包括：校驗設備、信號端口、輸入端口、輸出端口、通訊端口；其中，

4、所述校驗裝置經由所述通訊端口與布置有校驗軟件的終端設備連接，所述終端設備用于接收用戶輸入的初始校驗參數、校驗任務啟動指令；

5、所述信號端口與測試儀的信號激勵端口連接，用于傳輸標準信號源生成的已知頻率和幅度的激勵信號；所述輸入端口與測試儀的信號參考端口連接，用于接收測試儀返回的參考信號；所述輸出端口與測試儀的信號響應端口連接，用于接收測試儀根據激勵信號產生的響應信號；

6、所述校驗設備內設置有參數調整算法，所述校驗設備基于檢測數據和所述參數調整算法對設備參數進行自適應調整，并根據設備參數調整后的校驗設備獲取目標檢測數據；其中，所述檢測數據包括所述參考信號、所述響應信號分別對應的信號頻率和信號幅值；

7、所述校驗裝置還經由所述通訊端口將所述目標檢測數據發送至所述終端設備，以通過所述終端設備上部署的校驗軟件對所述目標檢測數據進行處理，得到目標校驗結果。

8、進一步的，所述校驗設備包括多個組件，所述組件包括標準信號源、信號放大器或衰減器、阻抗匹配網絡、選頻濾波器、數據采集模塊和智能算法處理器；其中，

9、所述標準信號源用于生成已知頻率和幅度的激勵信號，并通過所述信號端口將所述激勵信號傳輸至所述測試儀的信號激勵端口；

10、所述信號放大器/衰減器用于調節信號幅度，以滿足多種校驗任務中指示的測量需求；

11、所述阻抗匹配網絡用于優化信號端口之間的阻抗匹配，以減少信號發射和失真；

12、所述選頻濾波器用于選取目標頻率范圍的信號；

13、所述數據采集模塊用于采集并記錄所述測試儀發送的參考信號和響應信號，并確定所述參考信號、所述響應信號分別對應的信號頻率和信號幅值；

14、所述智能算法處理器內設置有參數調整算法，用于對所述檢測數據進行分析對比，并根據分析比對結果對所述校驗設備內多個組件的組件參數進行自適應調整。

15、進一步的，所述智能算法處理器內設置的參數調整算法包括：頻率穩定性控制算法、幅值精度控制算法、增益穩定性控制算法、阻抗匹配優化算法、濾波器特性優化算法；其中，所述智能算法處理器還用于：

16、基于所述頻率穩定性控制算法對所述標準信號源的頻率輸出參數進行調整，以確保所產生的激勵信號的頻率穩定性；

17、基于所述幅值精度控制算法對所述信號放大器/衰減器的幅值調節參數進行調整，以確保所產生的激勵信號的幅值精度；

18、基于所述阻抗匹配優化算法對所述阻抗匹配網絡的參數進行調整，以優化各端口的阻抗特性；

19、基于所述濾波器特性優化算法對所述選頻濾波器的參數進行調整，以減少噪聲和其他干擾信號；

20、基于所述增益穩定性控制算法對所述數據采集模塊的增益控制參數進行調整，以確保長時間運行中的增益穩定性。

21、進一步的，所述校驗任務包括頻率校驗任務、幅值比校驗任務、幅值比重復性校驗任務、端口阻抗校驗任務和選頻濾波特性校驗任務；所述終端設備還用于：

22、接收所述校驗裝置發送的目標檢測數據，根據所述目標檢測數據中參考信號的頻率與所述校驗裝置生成的激勵信號的頻率，計算頻率誤差，以完成所述頻率校驗任務；根據所述目標檢測數據中參考信號與響應信號的幅值，計算得到測試儀的信號幅值比并與預設幅值比進行對比，確定所述測試儀的幅值測量精度，以完成所述幅值比校驗任務；根據多次測量的參考信號和響應信號的幅值，計算測試儀的幅值比測量的相對標準偏差，以完成所述幅值比重復性校驗任務；確定所述測試儀各個端口的輸入和輸出阻抗值，以完成所述端口阻抗校驗任務；根據不同頻率下的信號幅值，計算幅值比絕對誤差，以完成所述選頻濾波特性校驗任務。

23、進一步的，所述終端設備提供的校驗任務啟動指令包括：全部校驗任務啟動指令或單一校驗任務啟動指令。

24、進一步的，所述終端設備基于所述校驗軟件還用于：

25、基于所述校驗軟件對所述目標檢測數據進行處理，得到目標校驗結果并與所述測試儀校準規范指示的要求進行比較，并根據比較結果確定測試儀參數調整信息。

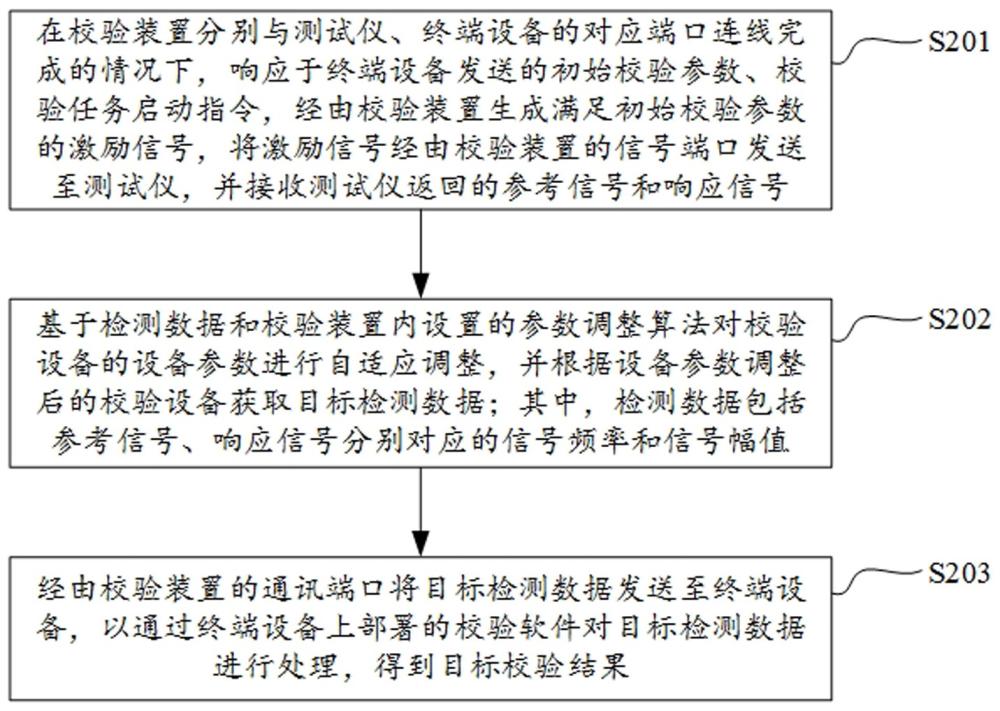

26、一種變壓器繞組變形測試儀的校驗方法，包括：

27、在所述校驗裝置分別與測試儀、終端設備的對應端口連線完成的情況下，響應于所述終端設備發送的初始校驗參數、校驗任務啟動指令，經由所述校驗裝置生成滿足所述初始校驗參數的激勵信號，將所述激勵信號經由所述校驗裝置的信號端口發送至所述測試儀，并接收所述測試儀返回的參考信號和響應信號；

28、基于檢測數據和所述校驗裝置內設置的參數調整算法對校驗設備的設備參數進行自適應調整，并根據設備參數調整后的校驗設備獲取目標檢測數據；其中，所述檢測數據包括所述參考信號、所述響應信號分別對應的信號頻率和信號幅值；

29、經由所述校驗裝置的通訊端口將所述目標檢測數據發送至所述終端設備，以通過所述終端設備上部署的校驗軟件對所述目標檢測數據進行處理，得到目標校驗結果。

30、進一步的，所述基于檢測數據和所述校驗裝置內設置的參數調整算法對校驗設備的設備參數進行自適應調整的步驟還包括：

31、基于所述頻率穩定性控制算法對所述校驗裝置內的標準信號源的頻率輸出參數進行調整，以確保所產生的激勵信號的頻率穩定性；

32、基于所述幅值精度控制算法對所述校驗裝置內的信號放大器/衰減器的幅值調節參數進行調整，以確保所產生的激勵信號的幅值精度；

33、基于所述阻抗匹配優化算法對所述校驗裝置內的阻抗匹配網絡的參數進行調整，以優化各端口的阻抗特性；

34、基于所述濾波器特性優化算法對所述校驗裝置內的選頻濾波器的參數進行調整，以減少噪聲和其他干擾信號；

35、基于所述增益穩定性控制算法對所述校驗裝置內的數據采集模塊的增益控制參數進行調整，以確保長時間運行中的增益穩定性。

36、一種電子設備，包括：處理器，以及存儲程序的存儲器，所述程序包括指令，所述指令在由所述處理器執行時使所述處理器執行一種變壓器繞組變形測試儀的校驗方法。

37、一種存儲有計算機指令的非瞬時機器可讀介質，所述計算機指令用于使所述計算機執行一種變壓器繞組變形測試儀的校驗方法。

38、經由上述的技術方案可知，本發明公開提供了一種變壓器繞組變形測試儀校驗裝置、方法、電子設備及介質，相較于現有技術，本發明基于校驗裝置內設置的參數調整算法，一方面能夠保障激勵信號的信號頻率穩定性和信號幅值精度，避免測量誤差，另一方面能夠根據檢測數據動態優化校驗設備的性能，全面保障校驗過程的精度和可靠性，據此可實現對多種型號的測試儀提供多種類型的校驗任務，達到了提高校驗結果的準確率，拓展校驗裝置的適用場景的技術效果。
