本實用新型涉及回轉式空氣預熱器技術領域，尤其涉及一種回轉式空氣預熱器轉子變形自補償型徑向密封系統。

背景技術：

空氣預熱器，簡稱空預器，是大型火力發電鍋爐系統的必備設備，通過吸收煙氣熱量加熱進入爐膛的空氣，達到節能環保的目的，通過提高空預器的換熱效率可以有效提升鍋爐的發電效率，而提高空預器效率的重要工作之一就是降低漏風率。可靠的計算表明，空預器漏風率每增加1％，將導致供電煤耗增加0.06-0.08g/kwh，空預器的漏風不但導致了電廠供電煤耗的增加，也加大了廠用電的消耗。在浪費大量的能源的同時，也導致空預器內部出現磨損、設備壽命降低等弊病。

回轉式換熱器的漏風是這類設備的固有問題。漏風通常由攜帶漏風和直接漏風組成。攜帶漏風為轉子內部傳熱元件間空腔(占轉子容積80％-85％)中的空氣隨轉子轉動而帶入煙氣的漏風，通常攜帶漏風率在1.5％-2％左右，目前除適當降低轉速減少意外尚無好的經濟手段。直接漏風為空氣在空氣-煙氣壓力差的驅動下，通過轉子密封片和殼體之間的間隙而產生的漏風。其中，直接漏風一般為空預器泄漏的主要部分。

在控制預熱器直接漏風時，面臨的最棘手的問題是如何適應轉子上下溫度差導致的轉子變形問題。預熱器轉子受熱后呈蘑菇形變形，軸向和冷端徑向密封可以通過利用轉子變形做預留設置，熱態轉子發生變形后，使預熱器軸向和冷端密封間隙得到有效消除。而熱端徑向密封間隙難以簡單消除，目前業內通常采用配置自動漏風控制系統或彈簧柔性密封來控制熱端密封間隙。自動漏風控制系統一定程度上改善了空預器的漏風情況，但也帶來了系統熱態卡澀、傳感器損壞頻繁、提升桿漏灰、電控裝置失靈等等運行維護問題，導致設備的總體投運比率不高。而彈簧柔性密封結構復雜，壽命短，成套更換費用高昂，經濟性差，通過減少漏風所帶來的經濟收益難以彌補設備的投入。

技術實現要素：

本實用新型要解決的技術問題是提供一種結構簡單、能大幅度降低漏風率、 成本較低且使用壽命長的空氣預熱器轉子變形自補償型徑向密封系統。

為了解決上述技術問題，本實用新型的技術方案是提供一種空氣預熱器轉子變形自補償型徑向密封系統，包括轉子和密封板，其特征在于，還包括：

設于所述轉子和密封板之間的轉子徑向密封機構；

依靠溫度產生驅動力，能隨著溫度場的變化而維持所述轉子徑向密封機構的絕對位置保持不變，以補償空氣預熱器的徑向漏風間隙的線性脹差型驅動裝置。

優選地，所述線性脹差型驅動裝置由膨脹系數與所述轉子不同的材料制成。

優選地，在不同溫度段，所述線性脹差型驅動裝置的膨脹量與轉子的膨脹量不同。

優選地，所述線性脹差型驅動裝置包括由膨脹系數與所述轉子不同的材料制成的驅動管，驅動管外部套有與所述轉子材質相同的套管。

優選地，所述套管與轉子固定，所述驅動管內側與所述轉子固定，所述驅動管外側自由膨脹與密封片安裝架外端相連。

優選地，所述轉子徑向密封機構包括轉子徑向密封片，轉子徑向密封片設于密封片安裝架上，密封片安裝架內端鉸接在所述轉子上；所述轉子徑向密封片可以設置兩層或多層，包括相對厚硬的主密封片和相對薄軟的次密封片，所述次密封片與所述密封板的預留間隙比所述主密封片與所述密封板的預留間隙小。

優選地，所述主密封片下端插入設于所述轉子徑向隔板上的鋼板槽內。

優選地，還包括用于將所述線性脹差型驅動裝置產生的位移轉變?yōu)樗鲛D(zhuǎn)子徑向密封片的上下位移的傳動機構。

優選地，所述傳動機構包括至少一個換向板，所述驅動管外側自由膨脹且與換向板滑動鉸接，所述密封片安裝架外端通過滑動支點與換向板相連。

優選地，所述轉子熱態出現下垂變形時，所述線性脹差型驅動裝置因線性脹差而出現相對位移，通過所述傳動機構改變所述密封片安裝架和轉子間的距離，維持轉子徑向密封片不隨轉子變形而下降，使轉子徑向密封片的絕對位置保持不變。

由理論及實踐得出，轉子的下垂變形量和空預器熱端溫度存在近似線性比例關系。同時，在工作溫度范圍內，驅動裝置的動作特性也基本保持與轉子材料的膨脹系數和溫度變化的比率相當(線性脹差)，這樣就能保證推動或拉動的距離 和熱端溫度成正比。即轉子的下垂變形與驅動裝置的推、拉距離都與溫度存在線性比例關系，所以通過改變換向板的尺寸，即可確保在各種溫度下密封片位置保持不變。

本實用新型利用一種線性脹差型驅動裝置，使得熱端密封片不隨轉子受熱變形時下降，維持熱端密封間隙在較小的范圍內。同時，該裝置也可用于預熱器冷端，來減少低負荷下預熱器冷端漏風。

相比現有技術，本實用新型具有如下有益效果：

(1)系統簡單，不需要設置任何外部的驅動、傳動部件，也無需設置電氣控制系統，即可以大幅度降低漏風率，漏風控制效果接近投運的自動漏風控制系統。

(2)無需人工干預，不需要日常維護。無傳統動力驅動結構，無電氣操作系統，即無需人工干預操作，工作時在一定負荷以上為有運行安全間隙，不會磨損密封片，因此設備也不需要經常維護。

(3)響應快，直接利用不同材料膨脹差異特性，材料膨脹只和所處溫度相關，當轉子變形時，能立即做出動作響應。

(4)經濟效益明顯，結構成本較低，投入回收期非常短。

(5)結構簡單，裝拆方便。由于密封片都裝在密封安裝架上，且裝成一條直線，不但安裝簡單，拆裝時只需裝拆密封片安裝架的內外段緊固件，便可整體卸下密封片，非常簡便；驅動裝置也同樣如此。

(6)調節方便，在機組運行溫度有較大改變時，只需要更換擺動板尺寸改變放大比例，就可以重新設定補償間隙量。

(7)壽命長。

(8)對直徑較小的空預器，可以直接利用密封片安裝架的剛性，能進一步簡化設計結構和降低造價。

(9)維護費用低，長時間工作后，只需要更換密封片，后期維護成本低。

附圖說明

圖1為實施例1提供的推動型密封補償系統冷態結構示意圖；

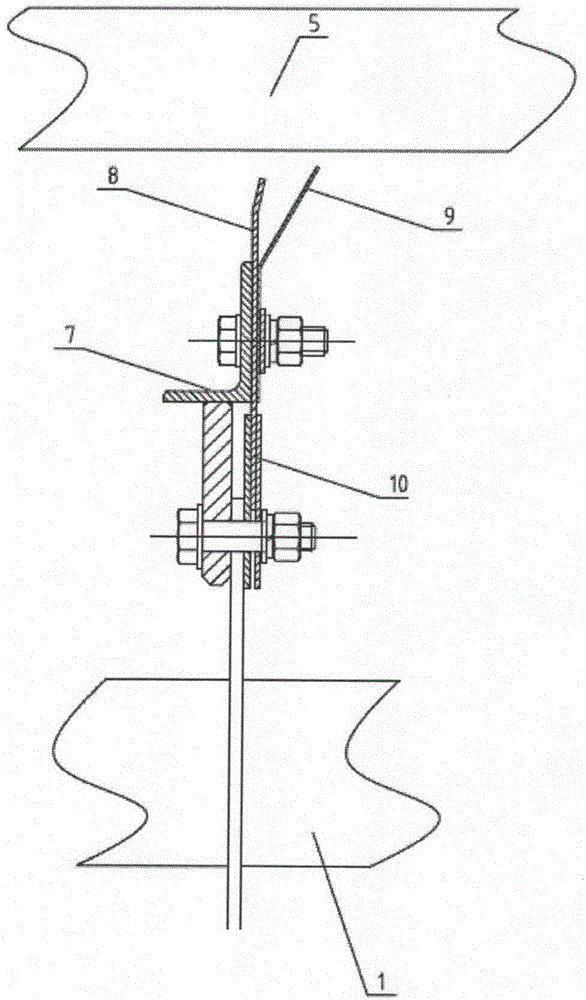

圖2為實施例1中密封片結構示意圖；

圖3為實施例1提供的推動型密封補償系統熱態結構示意圖；

圖4為實施例2提供的拉動型密封補償系統冷態結構示意圖；

圖5為實施例2提供的拉動型密封補償系統熱態結構示意圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型。應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落于本申請所附權利要求書所限定的范圍。

實施例1

如圖1所示，選用一種膨脹系數大于轉子的材料作為線性脹差型驅動裝置的驅動工件，構成推動型的驅動裝置2。為了節約空間，驅動裝置2選用管型結構的驅動管，驅動管外部套一與轉子材質相同的套管，以保護驅動工件不受煙氣磨損。套管與轉子1固定，驅動管內側與轉子1固定，驅動管外側自由膨脹且與換向板3滑動鉸接。推動型的驅動裝置選用的驅動管的膨脹系數大于轉子材質的膨脹系數，在轉子1熱態出現下垂變形時，驅動管膨脹量大于轉子膨脹量，從而推動換向板3運動。

結合圖2，轉子徑向密封片4安裝在用槽鋼制造的密封片安裝架7上，密封片安裝架7內端鉸接在轉子1上，密封片安裝架7外端通過滑動支點與換向板3相連。

轉子徑向密封片4設置兩層，厚一些的主密封片8下端插入裝在轉子徑向隔板上的鋼板槽10內，另設有一片薄軟的次密封片9，次密封片9比主密封片8和密封板5的預留間隙要小，以避免主密封片8和密封板5出現過度摩擦。

結合圖3，在轉子1熱態出現下垂變形時，驅動裝置2因線性脹差而出現相對位移，通過換向板3改變密封片安裝架7和轉子1間的距離，基本維持轉子徑向密封片4不隨轉子變形而下降，最終使密封片的絕對位置保持基本不變，從而起到減小漏風間隙、減少漏風率的目的。

在較大型的空氣預熱器上，可以在適當位置安裝兩個或多個換向板3，以防密封片安裝架7因自身?yè)隙茸冃翁髮?dǎo)致漏風增加。

實施例2

如圖4和圖5所示，本實施例與實施例1的區別在于：線性脹差型驅動裝置 采用拉動型的驅動裝置6。

相較于推動型的驅動裝置2，拉動型的驅動裝置6主要區別在于其選用的驅動管的膨脹系數小于轉子材質的膨脹系數，在轉子1熱態出現下垂變形時，驅動管膨脹量小于轉子膨脹量，從而拉動換向板3運動。換向板3安裝方向與實施例1相反，從而達到與實施例1同樣的運行效果。
