本申請涉及鍋爐，尤其涉及一種鍋爐灰?guī)炫艍m風機防堵裝置。

背景技術：

1、鍋爐是一種能量轉換設備，鍋爐中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能，多用于火電站、船舶、機車和工礦企業。

2、鍋爐主要由爐膛、鍋筒、燃燒器、水冷壁、過熱器、省煤器、空氣預熱器、構架和爐墻等主要部件，以及一些輔助設備構成。而鍋爐所產生的灰由氣力輸灰系統送入灰?guī)煸儆衫臆囘\走，在放灰的時候，放灰口會有少量灰冒出，所以現有技術中采用除塵風機將冒出的灰吸進灰?guī)熘?，而?dāng)放灰結束排塵風機停運時，灰?guī)鞎猩倭炕曳锤Z至排塵管道及排塵風機中，從而造成風機堵塞無法啟動或者損壞。

3、為此，設計一種鍋爐灰?guī)炫艍m風機防堵裝置來解決上述問題很有必要。

技術實現思路

1、針對上述問題，本申請?zhí)峁┝艘环N鍋爐灰?guī)炫艍m風機防堵裝置，防止在排塵風機停止時，灰?guī)炖锩娴幕覐墓艿婪锤Z至排塵風機以及管道內，造成的風機堵塞無法啟動或者損壞。

2、為實現本申請的目的，本申請?zhí)峁┤缦碌募夹g(shù)方案：

3、一種鍋爐灰?guī)炫艍m風機防堵裝置，包括：灰?guī)?、排塵風機、氣動關斷閥；

4、所述灰?guī)斓某隹诙芜B接所述排塵風機的進口，所述排塵風機的出口通過出口管道連接氣動關斷閥，所述氣動關斷閥同時與灰?guī)斓倪M(jìn)口連通；

5、所述氣動關斷閥與所述排塵風機之間設置聯鎖；

6、當排塵風機啟動時，所述氣動關斷閥自動打開，當排塵風機停止或跳閘時，所述氣動關斷閥自動關閉。

7、進一步地，所述氣動關斷閥的氣缸上裝設有兩個磁感應開關，包括第一磁性開關和第二磁性開關，用于監測氣動關斷閥的開關狀態。

8、更進一步地，所述第一磁性開關裝設在氣動關斷閥的開閥處，所述第二磁性開關裝設在氣動關斷閥的關閥處。

9、更進一步地，所述第一磁性開關和第二磁性開關監測到的氣動關斷閥開關狀態由電纜線引入dcs畫面氣動關斷閥狀態反饋。

10、進一步地，所述氣動關斷閥裝設在出口管道的水平段。

11、更進一步地，所述氣動關斷閥采用插板閥。

12、本實用新型的有益效果如下：

13、通過對排塵風機出口裝設氣動插板閥防止排塵風機在停止時灰?guī)炖锏幕曳创僚艍m風機及管道里造成風機里面積灰無法啟動或者損壞。同時在排塵風機啟停和氣動關斷閥開關之間設置聯鎖當排塵風機啟動時氣動關斷閥聯鎖打開，當排塵風機停止或者跳閘時氣動關斷閥聯鎖關閉。在啟動關斷閥的氣缸上裝設兩個磁性開關引至dcs畫面可在遠程查看氣動關斷閥開關位置。

技術特征：

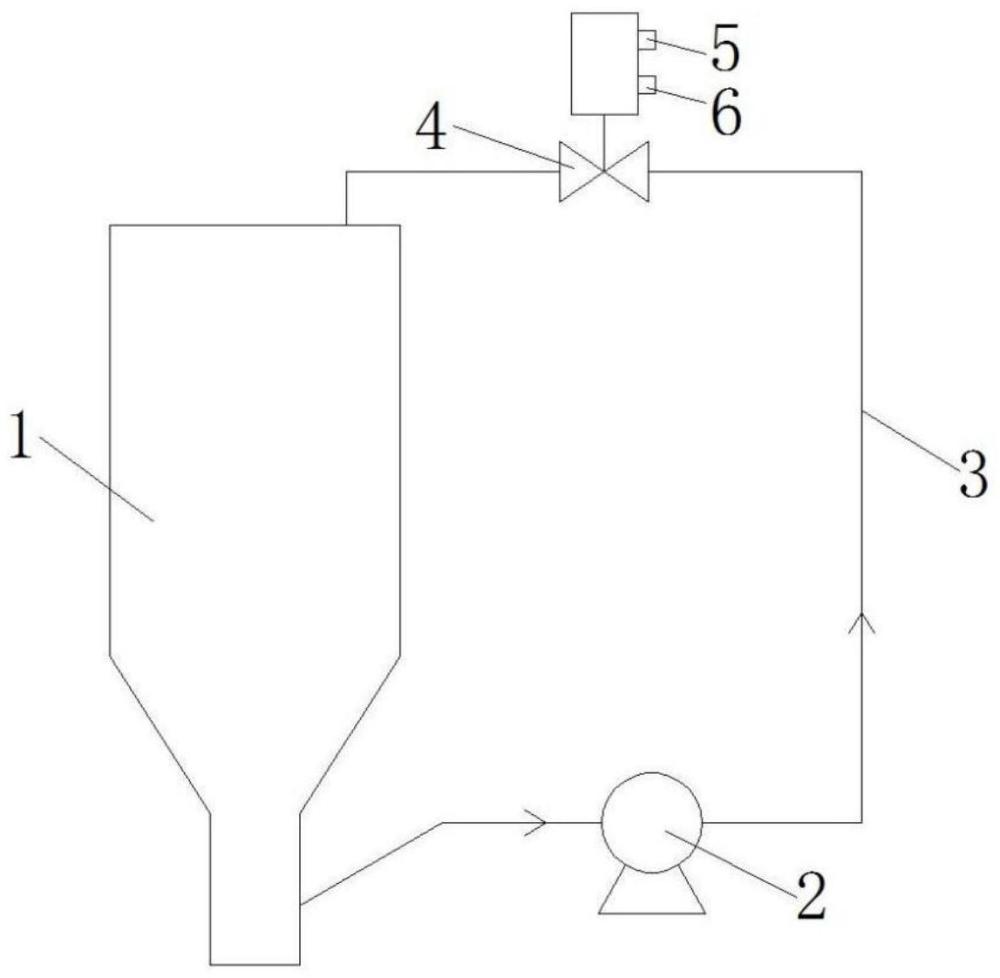

1.一種鍋爐灰?guī)炫艍m風機防堵裝置，其特征在于，包括：灰?guī)?1)、排塵風機(2)、氣動關斷閥(4)；

2.根據權利要求1所述的防堵裝置，其特征在于，所述氣動關斷閥(4)的氣缸上裝設有兩個磁感應開關，包括第一磁性開關(5)和第二磁性開關(6)，用于監測氣動關斷閥(4)的開關狀態。

3.根據權利要求2所述的防堵裝置，其特征在于，所述第一磁性開關(5)裝設在氣動關斷閥(4)的開閥處，所述第二磁性開關(6)裝設在氣動關斷閥(4)的關閥處。

4.根據權利要求2所述的防堵裝置，其特征在于，所述第一磁性開關(5)和第二磁性開關(6)監測到的氣動關斷閥(4)開關狀態由電纜線引入dcs畫面氣動關斷閥狀態反饋。

5.根據權利要求1所述的防堵裝置，其特征在于，所述氣動關斷閥(4)裝設在出口管道(3)的水平段。

6.根據權利要求5所述的防堵裝置，其特征在于，所述氣動關斷閥(4)采用插板閥。

技術總結
本技術公開了一種鍋爐灰?guī)炫艍m風機防堵裝置，具體涉及鍋爐技術領域，包括：灰?guī)?、排塵風機、氣動關斷閥；所述灰?guī)斓某隹诙芜B接所述排塵風機的進口，所述排塵風機的出口通過出口管道連接氣動關斷閥，所述氣動關斷閥同時與灰?guī)斓倪M(jìn)口連通；所述氣動關斷閥與所述排塵風機之間設置聯鎖，當排塵風機啟動時，所述氣動關斷閥自動打開，當排塵風機停止或跳閘時，所述氣動關斷閥自動關閉。本技術通過在排塵風機出口管道安裝氣動關斷閥且氣動關斷閥和排塵風機設置相關聯鎖，從而防止在排塵風機停止時灰?guī)炖锩娴幕覐墓艿婪锤Z至排塵風機以及管道內，造成的風機堵塞無法啟動。

技術研發人員：劉攀,法耀鋒,袁振濤,段陽陽,施昌,張軍良,馬升
受保護的技術使用者：陜西長青能源化工有限公司
技術研發日：20240314
技術公布日：2025/4/28
