本發明屬于電動車領域，涉及一種防盜裝置，特別涉及一種電動車密碼鎖防盜裝置。

背景技術：

1、電動車是電動車的一種，用電瓶來驅動電機行駛。電力驅動及控制系統由驅動電動機、電源和電動機的調速控制裝置等組成，電動車的其它裝置基本與內燃機的相同類型依最大速度或電機功率分為電動輕便摩托車和電動普通摩托車。

2、可是電動車容易被盜，尤其是電動車的電瓶由于價值高，成為盜竊者主要盜竊目標，普通的機械鎖對于盜賊來說基本不存在任何障礙，被盜幾率極大，針對上述問題，現有的電動車廠家生產出一種密碼鎖，用于對電動車進行上鎖，但是仍然會被破解密碼，更甚至是將密碼鎖解鎖的解鎖卡片進行數據復制，將電動車盜刷走，仍然無法保障電動車的安全，且一旦電動車被盜走，就無法再找回。

技術實現思路

1、本發明的目的是針對現有技術中存在的上述問題，提供了一種電動車密碼鎖防盜裝置，來解決以上問題。

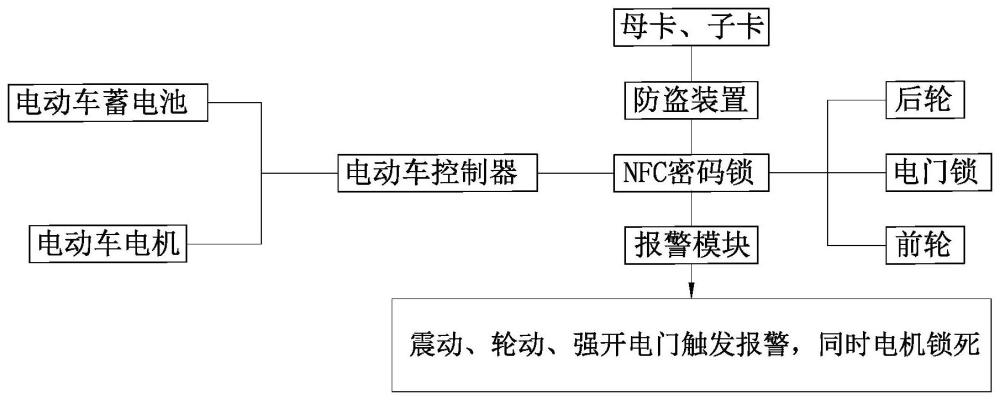

2、本發明的目的可通過下列技術方案來實現：一種電動車密碼鎖防盜裝置，包括電動車主體、電動車蓄電池、電動車控制器和nfc密碼鎖，其特征在于，該nfc密碼鎖內設置有用于防止盜刷和破解密碼數據的防盜裝置，該nfc密封鎖配備有用于控制電車主體啟閉的母卡和子卡，該電動車主體內設置有用于防盜警響震動的報警模塊；

3、該nfc密碼鎖安裝于電動車主體內且與其電動車控制器相聯接，并通過所述電動車控制器控制其電動車蓄電池以及電動車主體前輪和后輪的活動；

4、該防盜裝置與電動車控制器和報警模塊均為電性聯接，所述的防盜裝置、nfc密封鎖、電動車控制器與報警模塊電性聯接配合形成防止電動車主體被盜走的防盜系統。

5、在上述的一種電動車密碼鎖防盜裝置中，通過該防盜裝置可有效實現必須在母卡與子卡同時使用情況下才能實現nfc密碼鎖的密碼數據復制與傳輸，有效防止其被nfc密碼鎖密碼數據被復制和破譯。

6、在上述的一種電動車密碼鎖防盜裝置中，該nfc密碼鎖通過與電動車控制器相電性連接來控制其電動車蓄電池啟閉以及電動車主體前輪和后輪的活動與鎖死。

7、在上述的一種電動車密碼鎖防盜裝置中，該報警模塊在觸動防盜裝置后會使其電車主體發生震動及其響動。

8、一種電動車密碼鎖防盜方法，其特征在于，包括以下步驟：

9、s1：該電動車主體可通過機械鑰匙實現其解鎖開機，或通過nfc密碼鎖來實現其解鎖開機；

10、s2：電動車主體通過機械鑰匙解鎖開機后，電動車主體控制面板上來控制其報警模塊防盜設防，電動車主體震動、前后輪動以及強開電門會觸發報警模塊，從而發出警報，同時電動車主體電機鎖死；

11、s3：通過nfc密碼鎖輸入初始密碼進入nfc密碼鎖界面進行電動車主體解鎖開機，nfc密碼鎖和電動車控制器通電，并進行密碼重置；

12、s4：輸入初始密碼后，進入防盜裝置界面中進行母卡數據復制傳輸，將母卡放到nfc密碼鎖上的刷卡區進行數據傳輸與復制；

13、s5：母卡數據傳輸與復制完成后，通過母卡刷卡解鎖nfc密碼鎖，從而解鎖電動車主體，從而進行設防，電動車主體震動、前后輪動以及強開電門會觸發報警模塊，從而發出警報，同時電動車主體電機鎖死；

14、s6：添加子卡，需要通過重置后密碼輸入至nfc密碼鎖，并通過母卡刷卡進入至子卡添加界面，才能進行子卡數據復制與傳輸；

15、s7：?在進行子卡添加界面時，必須通過母卡與重置后密碼進入，否則，無法進行數據傳輸和復制；

16、s8：子卡完成數據復制和傳輸后，子卡和母卡均已經處于加密狀態；

17、s9：通過子卡刷卡解鎖nfc密碼鎖，從而解鎖電動車主體，從而進行設防，電動車主體震動、前后輪動以及強開電門會觸發報警模塊，從而發出警報，同時電動車主體電機鎖死。

18、與現有技術相比，本電動車密碼鎖防盜裝置及其防盜方法具有以下優點：

19、1、在電動車主體上設置有nfc密碼鎖和防盜裝置，通過該防盜裝置結構可有效防止母卡和子卡數據被盜刷，從而導致電動車被盜刷的問題；

20、2、通過本電動車密碼鎖防盜方法，在進行子卡數據復制和傳輸必須通過母卡和重置后密碼才能進行復制，有效防止nfc密碼鎖的密碼數據被盜刷，提高了其電動車的安全性能及防盜強度。

技術特征：

1.一種電動車密碼鎖防盜裝置，包括電動車主體、電動車蓄電池、電動車控制器和nfc密碼鎖，其特征在于，該nfc密碼鎖內設置有用于防止盜刷和破解密碼數據的防盜裝置，該nfc密封鎖配備有用于控制電車主體啟閉的母卡和子卡，該電動車主體內設置有用于防盜警響震動的報警模塊；

2.根據權利要求1所述的一種電動車密碼鎖防盜裝置，其特征在于，通過該防盜裝置可有效實現必須在母卡與子卡同時使用情況下才能實現nfc密碼鎖的密碼數據復制與傳輸，有效防止其被nfc密碼鎖密碼數據被復制和破譯。

3.根據權利要求1所述的一種電動車密碼鎖防盜裝置，其特征在于，該nfc密碼鎖通過與電動車控制器相電性連接來控制其電動車蓄電池啟閉以及電動車主體前輪和后輪的活動與鎖死。

4.根據權利要求1所述的一種電動車密碼鎖防盜裝置，其特征在于，該報警模塊在觸動防盜裝置后會使其電車主體發生震動及其響動。

5.一種電動車密碼鎖防盜方法，其特征在于，包括以下步驟：

技術總結
本發明提供了一種電動車密碼鎖防盜裝置及其防盜方法，屬于電動車領域。它解決了現有電動車用密碼鎖解鎖卡片數據容易被復制盜刷的問題。本電動車密碼鎖防盜裝置，包括電動車主體、電動車蓄電池、電動車控制器和NFC密碼鎖，該NFC密碼鎖內設置有用于防止盜刷和破解密碼數據的防盜裝置，該NFC密封鎖配備有用于控制電車主體啟閉的母卡和子卡，該電動車主體內設置有用于防盜警響震動的報警模塊。本發明具有防盜作用強度和安全性能高的優點。

技術研發人員：瞿博哲,陳昂,劉字典,王新鋒
受保護的技術使用者：浙江綠駒車業有限公司
技術研發日：
技術公布日：2025/4/28
