本技術涉及裂解爐領域，尤其涉及一種下燃式生活垃圾裂解爐。

背景技術：

1、生活垃圾管理一直是社會關注的焦點之一，而大型生活垃圾處理裝置的成熟應用，在城市地區取得了顯著的成就。然而，這一技術在農村和鄉鎮地區的推廣受到了一系列問題的制約。其中最顯著的問題之一是大型生活垃圾處理裝置的高昂投資成本，這對于資源有限的地方來說可能是難以承受的負擔。因此，我們迫切需要一種更適合分布式處理的小型生活垃圾處理解決方案。

2、在當前的技術水平下，小規模生活垃圾處理的焚燒爐通常是直接燃燒處理爐，其存在一些技術和環境方面的挑戰。一些設備雖然配備了后續的煙氣處理裝置，但由于技術水平的限制，難以有效地減少二噁英等有害物質的排放。這使得當前的小型生活垃圾處理技術在環保方面仍存在不足之處。

技術實現思路

1、為了克服上述技術缺陷，本實用新型的目的在于提供一種下燃式生活垃圾裂解爐，首先將生活垃圾在可控條件下生成裂解氣，然后對裂解氣進行二次高溫燃燒，從而在技術原理上確保無二噁英物質的生成。同時結合除塵和煙氣處理來降低最終排放物的合格排出。

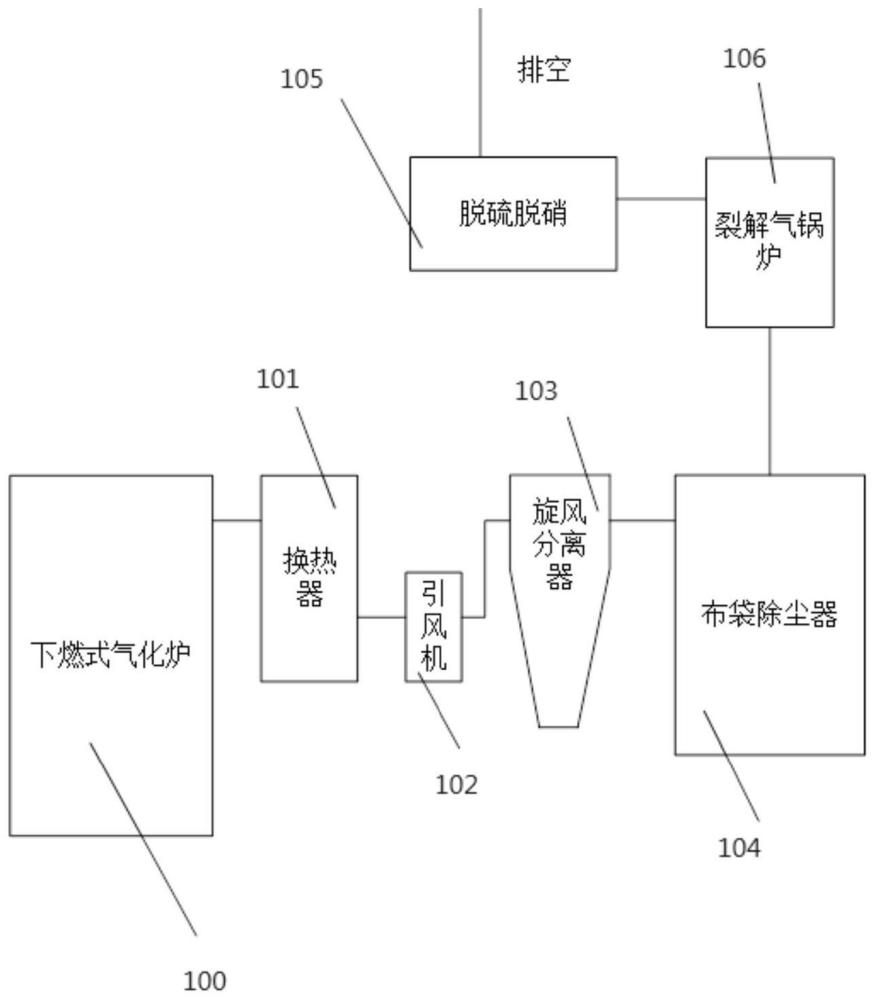

2、為此，本實用新型提供一種下燃式生活垃圾裂解爐，包括下燃式氣化爐100，換熱器101，引風機102，旋風分離器103，布袋除塵器104，脫硫脫硝裝置105，裂解氣鍋爐106，其中，下燃式氣化爐100的出口連接換熱器101的入口，換熱器101的出口連接引風機102的入口，引風機102的出口連接旋風分離器103的入口，旋風分離器103的出口連接布袋除塵器104的入口，布袋除塵器104的出口連接裂解氣鍋爐106的入口；裂解氣鍋爐106的出口連接脫硫脫硝裝置105的入口，脫硫脫硝裝置105的出口排向空氣；

3、其中引風機102用于將下燃式氣化爐100中的煙氣抽出，換熱器101用于對煙氣進行降溫處理，旋風分離器103用于將降溫后的煙氣分離出大顆粒煙塵，布袋除塵器104用于分離出小顆粒煙塵，使得煙氣中的粉塵含量達標，裂解氣鍋爐106于對煙氣中的可燃?xì)怏w成分進行二次燃燒，脫硫脫硝裝置105于對燃燒尾氣中含有微量硫化物和氮氧化物進行吸附處理，以最終得到排放達標的尾氣。

4、下燃式氣化爐100是裂解爐的主體部分，包括燃燒室1，爐排2，進料閥板7，燃燒器8，其中進料閥板7設置在爐體上方，需要進料時，打開進料閥板7，生活垃圾進入下燃式氣化爐100；燃燒室1設置在爐體的中上部，分為干燥區、預熱區、燃燒區三個部分，最上面是干燥區，利用下方煙氣帶來的熱量對生活垃圾進行干燥處理，中間是預熱區，是利用下方燃燒區的熱量來提高生活垃圾的溫度；燃燒室1下方設置有斜向布置的爐排2，用于放置燃燒物；在爐排2下方安裝有燃燒器8，用于下燃式氣化爐100的啟動過程。

5、進一步的，在爐體上方安裝有超聲波料位計9，用于測量當前爐體內的垃圾容量。

6、進一步的，待燃燒過程穩定后，關閉所述燃燒器8，利用焚燒爐的自身熱源來維持燃燒過程。

7、進一步的，在爐排2下方安裝有小型可調速鼓風機6，用于給燃燒區域補充空氣，鼓風機6運行速度取決于燃燒過程的狀態。

8、進一步的，爐體側方設置兩個熱電偶傳感器4和5，用于監控燃燒過程，當發現溫度有下降趨勢時啟動鼓風機6加強燃燒過程，保證持續穩定的燃燒過程。

9、進一步的，爐排2下方設置可往復運動的扒灰器12，扒灰器12由驅動裝置11控制，用于將灰燼移動到爐排2下方的儲灰倉21中，儲灰倉21設置有出灰門，不可燃燒的物料通過爐排2側下方的出料口22排入儲料倉。

10、進一步的，所述引風機是變頻調速方式，根據爐體內的燃燒狀態調節速度，用于保證下燃式氣化爐100內處于負壓狀態。

11、采用了上述技術方案后，與現有技術相比，具有以下有益效果：

12、本實用新型提出的下部燃燒的下燃式生活垃圾裂解爐，可以首先將生活垃圾在可控條件下生成裂解氣，然后對裂解氣進行二次高溫燃燒，從而在技術原理上確保無二噁英物質的生成。同時使用了布袋除塵器除塵和煙氣處理來降低最終排放物的合格排出。

技術特征：

1.一種下燃式生活垃圾裂解爐，其特征在于，包括下燃式氣化爐(100)，換熱器(101)，引風機(102)，旋風分離器(103)，布袋除塵器(104)，脫硫脫硝裝置(105)，裂解氣鍋爐(106)，其中，下燃式氣化爐(100)的出口連接換熱器(101)的入口，換熱器(101)的出口連接引風機(102)的入口，引風機(102)的出口連接旋風分離器(103)的入口，旋風分離器(103)的出口連接布袋除塵器(104)的入口，布袋除塵器(104)的出口連接裂解氣鍋爐(106)的入口；裂解氣鍋爐(106)的出口連接脫硫脫硝裝置(105)的入口，脫硫脫硝裝置(105)的出口排向空氣；

2.根據權利要求1所述的一種下燃式生活垃圾裂解爐，其特征在于，在爐體上方安裝有超聲波料位計(9)，用于測量當前爐體內的垃圾容量。

3.根據權利要求1所述的一種下燃式生活垃圾裂解爐，其特征在于，待燃燒過程穩定后，關閉所述燃燒器(8)，利用焚燒爐的自身熱源來維持燃燒過程。

4.根據權利要求1所述的一種下燃式生活垃圾裂解爐，其特征在于，在爐排(2)下方安裝有小型可調速鼓風機(6)，用于給燃燒區域補充空氣，鼓風機(6)運行速度取決于燃燒過程的狀態。

5.根據權利要求1所述的一種下燃式生活垃圾裂解爐，其特征在于，爐體側方設置兩個熱電偶傳感器(4)和(5)，用于監控燃燒過程，當發現溫度有下降趨勢時啟動鼓風機(6)加強燃燒過程，保證持續穩定的燃燒過程。

6.根據權利要求1所述的一種下燃式生活垃圾裂解爐，其特征在于，爐排(2)下方設置可往復運動的扒灰器(12)，扒灰器(12)由驅動裝置(11)控制，用于將灰燼移動到爐排(2)下方的儲灰倉(21)中，儲灰倉(21)設置有出灰門，不可燃燒的物料通過爐排(2)側下方的出料口(22)排入儲料倉。

7.根據權利要求1所述的一種下燃式生活垃圾裂解爐，其特征在于，所述引風機是變頻調速方式，根據爐體內的燃燒狀態調節速度，用于保證下燃式氣化爐(100)內處于負壓狀態。

技術總結
本技術公開了一種下燃式生活垃圾裂解爐，包括下燃式氣化爐，換熱器，引風機，旋風分離器，布袋除塵器，脫硫脫硝裝置，裂解氣鍋爐，其中，下燃式氣化爐是裂解爐的主體部分，包括燃燒室，爐排，進料閥板，燃燒器，其中進料閥板設置在爐體上方；燃燒室設置在爐體的中上部，分為干燥區、預熱區、燃燒區三個部分，最上面是干燥區，中間是預熱區，燃燒室下方設置有斜向布置的爐排，用于放置燃燒物；在爐排下方安裝有燃燒器，用于下燃式氣化爐的啟動過程。采用本裂解爐可以首先將生活垃圾在可控條件下生成裂解氣，然后對裂解氣進行二次高溫燃燒，從而在技術原理上確保無二噁英物質的生成。同時結合除塵和煙氣處理來降低最終排放物的合格排出。

技術研發人員：胡品龍,周自強,高龍,符杰,韓春云
受保護的技術使用者：江蘇華宏科技股份有限公司
技術研發日：20240408
技術公布日：2025/4/28
