本技術涉及一種燃燒器點火槍自給型氣源輔助干燥系統。

背景技術：

1、燃氣熱水爐擁有燃燒器，燃燒器均配備獨立點火系統，其中點火槍作為此系統中重要設備，用于燃燒器啟動過程中小火火焰的點燃工作。當燃燒器停運后，其內部由熱態降溫至冷態，通過燃燒形成的水汽無法完全排出，水汽在點火槍端部的離子探針處凝結成水并形成潮濕環境，導致燃燒器啟動時點火槍中的離子探針無法產生激勵?電弧，從而燃氣無法被點燃，導致燃燒器啟動失敗。

2、綜上所述，需要一種燃燒器點火槍自給型氣源輔助干燥系統來解決以上問題。

技術實現思路

1、實用新型的目的就是為了解決燃燒器啟動時點火槍中的離子探針因為水汽問題無法產生激勵電弧，燃氣無法被點燃，導致燃燒器啟動失敗的問題，提供了一種燃燒器點火槍自給型氣源輔助干燥系統。

2、為解決上述不足，本實用新型采用以下技術方案：

3、一種燃燒器點火槍自給型氣源輔助干燥系統，其組成包括空氣和天然氣混合器，所述的空氣和天然氣混合器輸出端通過混合氣體軟管連接至點火槍后部，所述的空氣和天然氣混合器輸入端連接壓縮空氣母管和天然氣母管，所述的壓縮空氣管通過干燥管與混合氣體軟管連接，所述的干燥管上安裝有手動閥門，所述的天然氣母管通過天然氣軟管與點火槍中部連接。

4、所述的一種燃燒器點火槍自給型氣源輔助干燥系統，所述的壓縮空氣母管上順次安裝有減壓閥a、壓力表a、電磁閥a、濾網a。

5、所述的一種燃燒器點火槍自給型氣源輔助干燥系統，所述的天然氣母管上順次安裝有電磁閥b、電磁閥c、減壓閥b、壓力表b、濾網b。

6、所述的一種燃燒器點火槍自給型氣源輔助干燥系統，所述天然氣軟管上安裝有球閥和濾網c。

7、有益效果

8、1、本實用新型可以使得輔助點火槍頭部的離子探針處于干燥環境，增加燃燒器一次啟動的成功率，縮短了熱水爐的啟動時間，實用性強。

9、2、本實用新型巧妙結合燃燒器點火系統使用的壓縮空氣，通過加裝干燥管分管路與手動閥門，通過干燥管的氣體進行吹掃，形成自給型吹掃氣源，通過流動空氣進行干燥，不會給爐膛和設備造成損害，無危險性。

10、3、本實用新型為自給型氣源，可隨時吹掃，使用時無需外加氣源。

11、4、本實用新型通過天然氣混合器和管道的相互連接，使氣體的混合效果好。

12、5、本實用新型結構簡單，安裝簡便。

技術特征：

1.一種燃燒器點火槍自給型氣源輔助干燥系統，其組成包括空氣和天然氣混合器，其特征是：所述的空氣和天然氣混合器輸出端通過混合氣體軟管連接至點火槍后部，所述的空氣和天然氣混合器輸入端連接壓縮空氣母管和天然氣母管，所述的壓縮空氣母管通過干燥管與混合氣體軟管連接，所述的干燥管上安裝有手動閥門，所述的天然氣母管通過天然氣軟管與點火槍中部連接。

2.根據權利要求1所述的一種燃燒器點火槍自給型氣源輔助干燥系統，其特征是：所述的壓縮空氣母管上順次安裝有減壓閥a、壓力表a、電磁閥a、濾網a。

3.根據權利要求1或2所述的一種燃燒器點火槍自給型氣源輔助干燥系統，其特征是：所述的天然氣母管上順次安裝有電磁閥b、電磁閥c、減壓閥b、壓力表b、濾網b。

4.根據權利要求1或2所述的一種燃燒器點火槍自給型氣源輔助干燥系統，其特征是：所述天然氣軟管上安裝有球閥和濾網c。

技術總結

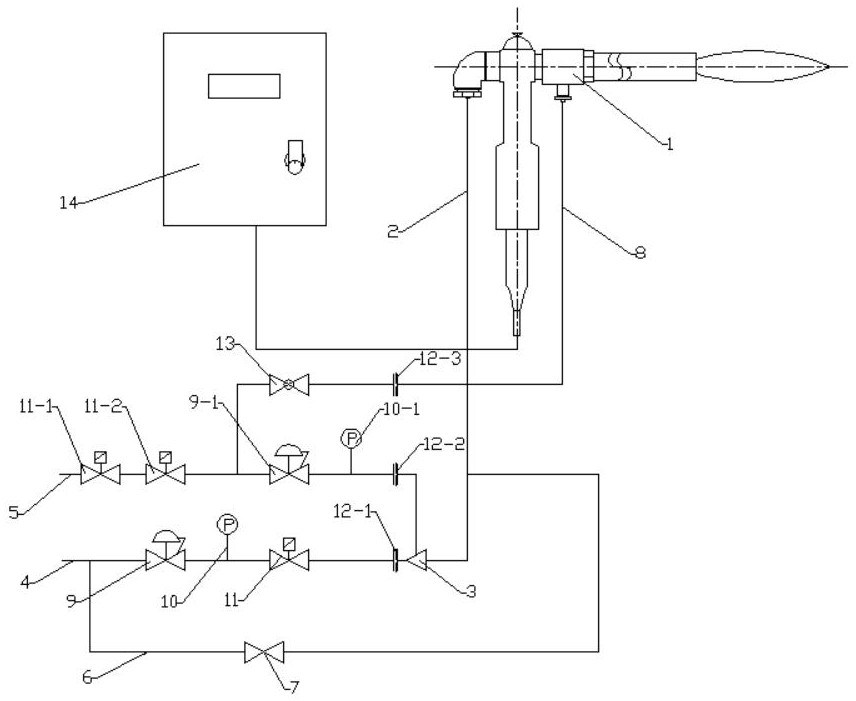

一種燃燒器點火槍自給型氣源輔助干燥系統。點火槍用于燃燒器啟動過程中火焰點燃的工作。當燃燒器停運，通過燃燒形成的水汽無法完全排出，水汽在點火槍離子探針處凝結成水造成潮濕環境，燃燒器啟動燃氣無法被點燃，燃燒器啟動失敗。本技術組成包括空氣和天然氣混合器（3），所述的空氣和天然氣混合器通過混合氣體軟管（2）連接至點火槍（1）后部，所述的空氣和天然氣混合器連接壓縮空氣母管（4）和天然氣母管（5），所述的壓縮空氣母管通過干燥管（6）與混合氣體軟管連接，所述的干燥管上安裝有手動閥門（7），所述的天然氣母管通過天然氣軟管（8）與點火槍中部連接。本技術用于燃燒器點火槍自給型氣源輔助干燥。
