本發明涉及資源回收利用，具體的，涉及一種鍋爐煙氣余熱回收裝置。

背景技術：

1、在當前的能源利用領域，鍋爐作為一種重要的能量轉換設備，被廣泛應用于工業生產、電力供應等多個行業。然而，鍋爐在運行過程中會產生大量的煙氣，這些煙氣中含有多種污染物，如氮氧化物、灰塵、二氧化硫等，對環境會造成嚴重污染。因此，通常需要對鍋爐產生的煙氣進行一系列的凈化處理，以降低其對環境的危害。

2、在現有技術中，經過處理的煙氣仍具有較高的溫度，且這部分熱量往往被直接排放到環境中，未得到有效利用，這不僅造成了大量的能源浪費，還在一定程度上增加了企業的能源成本。

技術實現思路

1、本發明提出一種鍋爐煙氣余熱回收裝置，解決了相關技術中鍋爐產生的煙氣在經過處理后依舊具有較高溫度但無法利用的問題。

2、本發明的技術方案如下：

3、一種鍋爐煙氣余熱回收裝置，用于處理鍋爐中產生的煙氣，包括脫硝裝置、電袋復合除塵器、兩個余熱回收裝置、脫硫裝置、兩個儲液罐和排放裝置；

4、所述鍋爐具有燃燒腔和蒸汽腔；所述余熱回收裝置具有氣體腔和液體腔；

5、所述燃燒腔、所述脫硝裝置、所述電袋復合除塵器、第一所述氣體腔、所述脫硫裝置、第二所述氣體腔和所述排放裝置依次連通；

6、兩個所述儲液罐分別和兩個所述液體腔連通，且均與所述蒸汽腔連通。

7、可選地，還包括：

8、除氧器，所述除氧器兩端分別與所述液體腔和所述蒸汽腔連通。

9、可選地，所述余熱回收裝置包括：

10、外殼體，所述外殼體具有進氣口和出氣口；

11、內殼體，所述內殼體設置在所述外殼體內，所述內殼體與所述外殼體之間形成所述氣體腔，所述進氣口與所述出氣口均與所述氣體腔連通；

12、所述內殼體內部形成所述液體腔，所述內殼體具有進液口和出液口，所述進液口與所述出液口均與所述液體腔連通。

13、可選地，還包括：

14、隔板，所述隔板具有兩個，兩個所述隔板間隔設置在所述內殼體內，將所述液體腔分為依次排列的第一腔體、第二腔體和第三腔體；

15、所述隔板具有若干通孔，所述第一腔體、所述第二腔體和所述第三腔體通過所述通孔依次連通。

16、可選地，還包括：

17、中心軸，所述中心軸豎向滑動設置在所述內殼體內；

18、安裝板，所述安裝板具有兩個，所述安裝板豎向間隔設置在所述中心軸上，兩個所述安裝板分別位于所述第一腔體和第三腔體內；

19、堵頭，所述堵頭數量若干，若干所述堵頭分別設置在兩個所述安裝板上，兩個所述安裝板上的所述堵頭相互靠近；

20、所述中心軸豎向上滑后，所述第三腔體內的所述安裝板靠近所述隔板，使所述堵頭封堵所述通孔，使所述第二腔體與所述第三腔體取消連通；

21、所述中心軸豎向下滑后，所述第一腔體內的所述安裝板靠近所述隔板，使所述堵頭封堵所述通孔，使所述第一腔體與所述第二腔體取消連通。

22、可選地，還包括：

23、清理板，所述清理板設置在所述中心軸上，所述清理板位于所述第二腔體內；

24、清理?xiàng)U，所述清理?xiàng)U數量若干，所述清理?xiàng)U設置在所述清理板上，所述清理?xiàng)U兩端分別位于所述清理板上下兩側；

25、清理刷件，所述清理刷件成對使用，分別設置在所述清理?xiàng)U兩端；

26、所述中心軸豎向上滑后，靠近所述第一腔體的所述清理刷件進入所述通孔；

27、所述中心軸豎向下滑后，靠近所述第三腔體的所述清理刷件進入所述通孔。

28、可選地，所述清理板具有套筒，所述套筒內部具有螺旋凸起；

29、所述清理刷件轉動設置在所述清理?xiàng)U上，所述清理刷件外壁具有螺旋凹槽，所述螺旋凸起與所述螺旋凹槽嚙合；

30、所述清理?xiàng)U豎向滑動設置在所述清理板上，所述清理?xiàng)U滑動后使所述清理刷件轉動。

31、可選地，還包括：

32、抵接桿，所述抵接桿豎向滑動設置在所述清理板上；

33、第一連桿，所述第一連桿一端鉸接設置在所述抵接桿上；

34、第二連桿，所述第二連桿鉸接設置在所述清理板上，所述第一連桿另一端滑動設置在所述第二連桿一端；

35、第三連桿，所述第三連桿一端滑動設置在所述第二連桿另一端，所述第三連桿另一端鉸接設置在所述清理?xiàng)U上；

36、所述清理板豎向上滑后，所述抵接桿與所述隔板接觸，使所述抵接桿豎向下滑；所述第一連桿下滑，帶動所述第二連桿擺動，使所述第三連桿上滑，帶動所述清理?xiàng)U滑動。

37、可選地，還包括：

38、彈性件，所述彈性件設置在所述套筒內，所述彈性件兩端分別作用于所述清理板和所述清理?xiàng)U，用于提供所述清理?xiàng)U復位滑動的力。

39、可選地，所述中心軸與所述內殼體軸線重合。

40、本發明的工作原理及有益效果為：

41、本發明中，實現了一個完整的煙氣處理和余熱回收流程。通過將多個凈化處理設備串聯，對鍋爐產生的煙氣進行多步驟處理，確保了煙氣排放的清潔度，降低了污染物的排放，滿足了環保要求。同時，利用余熱回收裝置回收煙氣中的熱量，實現了能源的二次利用，將原本浪費的熱量傳遞給儲液罐中的液體，提高了整個系統的能源利用效率，降低了能源消耗，為企業帶來了經濟效益，并且符合節能減排的環保和能源政策，減少了對環境的熱污染。

技術特征：

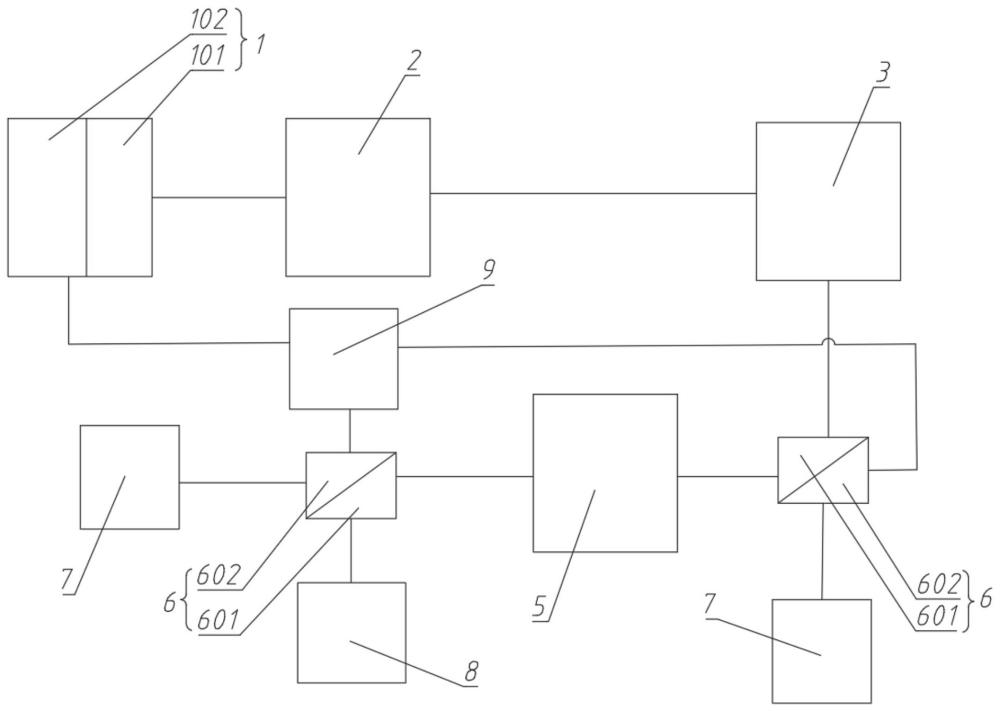

1.一種鍋爐煙氣余熱回收裝置，用于處理鍋爐（1）中產生的煙氣，其特征在于，包括脫硝裝置（2）、電袋復合除塵器（3）、兩個余熱回收裝置（6）、脫硫裝置（5）、兩個儲液罐（7）和排放裝置（8）；

2.根據權利要求1所述的一種鍋爐煙氣余熱回收裝置，其特征在于，還包括：

3.根據權利要求1所述的一種鍋爐煙氣余熱回收裝置，其特征在于，所述余熱回收裝置（6）包括：

4.根據權利要求3所述的一種鍋爐煙氣余熱回收裝置，其特征在于，還包括：

5.根據權利要求4所述的一種鍋爐煙氣余熱回收裝置，其特征在于，還包括：

6.根據權利要求5所述的一種鍋爐煙氣余熱回收裝置，其特征在于，還包括：

7.根據權利要求6所述的一種鍋爐煙氣余熱回收裝置，其特征在于，所述清理板（16）具有套筒（19），所述套筒（19）內部具有螺旋凸起（1901）；

8.根據權利要求6所述的一種鍋爐煙氣余熱回收裝置，其特征在于，還包括：

9.根據權利要求7所述的一種鍋爐煙氣余熱回收裝置，其特征在于，還包括：

10.根據權利要求5所述的一種鍋爐煙氣余熱回收裝置，其特征在于，所述中心軸（13）與所述內殼體（11）軸線重合。

技術總結
本發明涉及資源回收利用技術領域，提出了一種鍋爐煙氣余熱回收裝置，用于處理鍋爐中產生的煙氣，包括包括脫硝裝置、電袋復合除塵器、兩個余熱回收裝置、脫硫裝置、兩個儲液罐和排放裝置；鍋爐具有燃燒腔和蒸汽腔；余熱回收裝置具有氣體腔和液體腔；燃燒腔、脫硝裝置、電袋復合除塵器、第一氣體腔、脫硫裝置、第二氣體腔和排放裝置依次連通；兩個儲液罐分別和兩個液體腔連通，且均與蒸汽腔連通。通過上述技術方案，解決了現有技術中鍋爐產生的煙氣在經過處理后依舊具有較高溫度但無法利用的問題。

技術研發人員：郭立杰,馬振田,張?zhí)杖?張金奎
受保護的技術使用者：唐山萬浦熱電有限公司
技術研發日：
技術公布日：2025/4/28
