本發明涉及一種中央空調聯供系統，具體是一種高效節能空調機組控制方法和控制裝置、空調機組。

背景技術：

目前高效節能空調機組控制方法和控制裝置、空調機組主要由空調壓縮機、熱回收氟利昂—水換熱器、空氣換熱器、空調水氟利昂—水換熱器、電磁電磁四通換向閥、節流元件、控制器、外殼鈑金件等組成，該系統雖然可實現夏天風冷制冷，冬季空氣源熱泵采暖，夏季采用全熱回收空調制冷產生的熱量制取衛生熱水，過渡季節及冬季采用空氣源熱泵原理制取衛生熱水等，但是，現有的高效節能空調機組控制方法和控制裝置、空調機組存在的主要問題是在運行時間較長的夏季制冷采用風冷方式，冷卻效果差，系統冷凝壓力高，運行能效比低，耗能較高。

技術實現要素：

為了克服上述之不足，本發明目的在于:為克服現有系統存在的上述問題，改進為夏季制冷采用水冷方式，大大增強冷卻效果，降低系統冷凝壓力，提高運行能效比，降低能耗。

為了實現上述目的，本發明采用的技術方案是：一種高效節能空調機組控制方法和控制裝置、空調機組，空調壓縮機、電磁四通換向閥、衛生熱水換熱器、水冷凝器、空氣換熱器、空調水換熱器，

所述的空調壓縮機出口與衛生熱水水換熱器一端相連；

所述的衛生熱水換熱器另一端與電磁四通換向閥一個接口相連；

所述的電磁四通換向閥另外三個接口分別與水冷凝器一端、空調水換熱器一端和空調壓縮機吸入口相連；

所述的水冷凝器另一端與空氣換熱器相連；

所述的空氣換熱器另一端與與空調水換熱器另一端相連。

本發明的優點是：通過本發明可以實現夏季制冷運行能效比由現有風冷三聯供機組提高40%左右，大大降低夏季運行能耗，減少運行費用。從而大大提高中央空調的經濟性。

附圖說明

下面結合附圖對本發明作進一步的詳細說明。

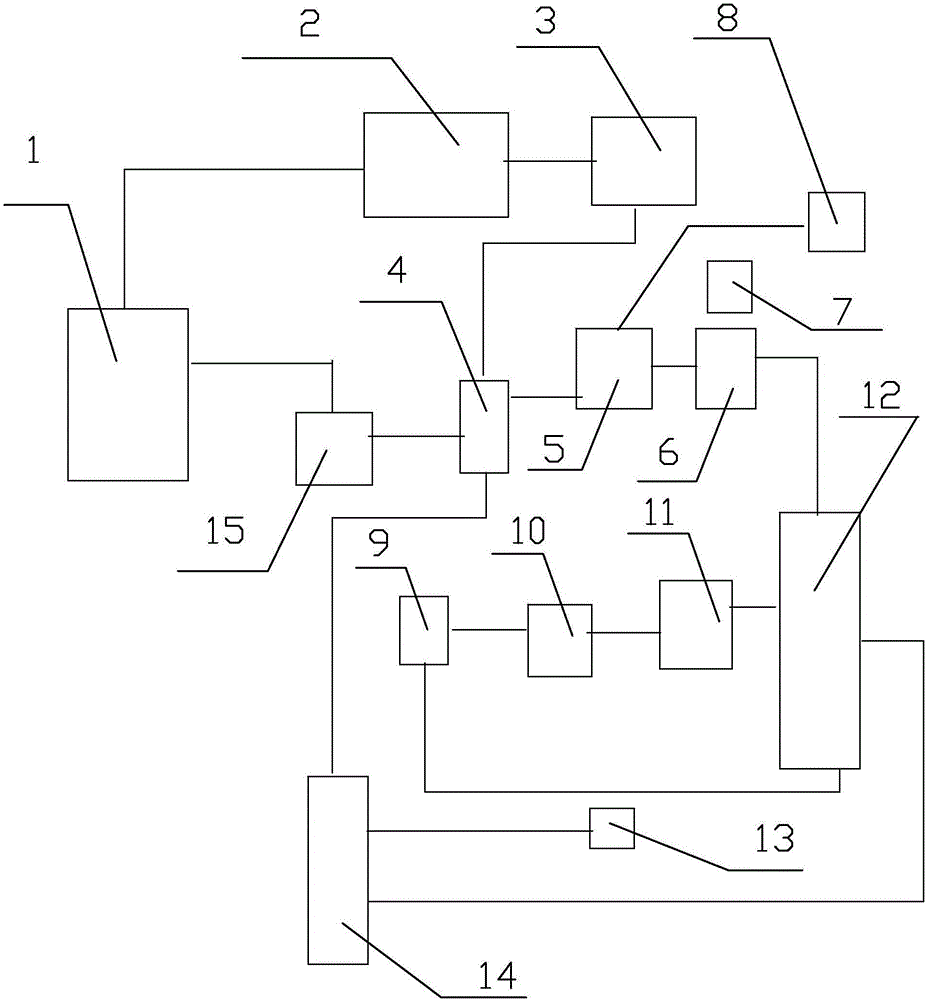

圖1為本發明一個實施例的系統結構示意圖;

圖中：1、空調壓縮機，2、油水分離器，3、衛生熱水換熱器，4、電磁四通換向閥，5、水冷凝器6、空氣換熱器，7、風機，8、直動式樣電磁閥，9、膨脹閥，10、干燥過濾器，11、儲液器，12、單向閥組，13、直動式樣電磁閥，14、空調水換熱器，15氣液分離器。

具體實施方式

如圖1所示，本發明一種高效節能空調機組控制方法和控制裝置、空調機組的一個實施例，其包括：空調壓縮機1，油水分離器2，衛生熱水換熱器3，電磁四通換向閥4，水冷凝器5，空氣換熱器6，風機7，直動式電磁閥8，膨脹閥9，干燥過濾器10，儲液器11，單向閥組12，直動式電磁閥13，空調水換熱器14，氣液分離器15。

空調壓縮機1出口通過油水分離器2與衛生熱水換熱器3一端相連；衛生熱水換熱器3另一端與電磁四通換向閥4一個接口相連；電磁四通換向閥4另外三個接口分別與水冷凝器5一端、空調水換熱器14一端和空調壓縮機1吸入口相連；水冷凝器5另一端與空氣換熱器6相連，空氣換熱器6上安裝有電機7；空氣換熱器6另一端與單向閥組12相連，單向閥組12由兩個單向閥串聯后再并聯組成；單向閥組12與蓄液器11、干燥過濾器10和膨脹閥9相連，單向閥組12與空調水換熱器14另一端相連。

衛生熱水換熱器3與衛生熱水管組成回路。

水冷凝器5與空調冷卻水管組成回路，空調冷卻水進水管路中安裝有直動式電磁閥8。

空調水換熱器14與空調水管組成回路，空調水管路中安裝有直動式電磁閥13。

本發明可以結合電器控制部件（圖中未表示）可以實現以下幾種工作模式：

1、夏天單獨制冷運行模式：空調壓縮機1排出的高溫高壓制冷劑氣體，經過油水分離器2、衛生熱水換熱器3和電磁四通換向閥4后到達水冷凝器5與空調冷卻水進行熱交換，熱量由高溫高壓的制冷劑氣體經過水冷凝器5銅管壁傳給低溫的空調冷卻水，制冷劑氣體由過熱的氣體變成飽和的制冷劑液體，流過空氣換熱器6、單向閥組12、蓄液器11、干燥過濾器10，再經膨脹閥9節流降壓后由高溫高壓的飽和氣液體變成低溫低壓的飽和液體，經空調水換熱器14進行熱交換，熱量由高溫的空調水經空調水換熱器14銅管壁傳給制冷制液體，同時制冷劑液體蒸發吸熱后變成過熱蒸汽，經過氣液分離器15后，再經空調壓縮機1壓縮成高溫高壓的氣體，循環以上過程就實現中央空調水的不斷降溫（比如7度），此時，空調冷卻水直動式電磁閥8通電打開，空調冷卻水循環，衛生熱水不循環，風機7停止。

2、夏天熱回收制冷運行模式：空調壓縮機1排出的高溫高壓制冷劑氣體，經過油水分離器2、衛生熱水換熱器3與衛生水進行熱交換，熱量由高溫高壓的制冷劑氣體經過衛生熱水換熱器3銅管壁傳給低溫的衛生熱水，制冷劑氣體由過熱的氣體變成飽和的制冷劑液體，流經電磁四通換向閥4、水冷凝器5、空氣換熱器6、單向閥組12、蓄液器11、干燥過濾器10，再經膨脹閥9節流降壓后由高溫高壓的飽和氣液體變成低溫低壓的飽和液體，經空調水換熱器14進行交換，熱量由高溫的空調水經空調水氟利昂-水換熱器14銅管壁傳給制冷劑液體，同時制冷劑液體蒸發吸熱后變成過熱蒸汽經過氣液分離器15后，再經空調壓縮機1壓縮高溫高壓的氣體，循環以上過程就實現衛生熱水的不斷升溫直到設定溫度（比如55度）和中央空調水的不斷降溫直到設定溫度（比如7度），此時，衛生水循環，空調冷卻水直動式電磁閥8關閉，空調冷卻水停止循環，風機7停止運行。

3、冬季采暖運行模式：空調壓縮機1排出的高溫高壓制冷劑氣體，經過油水分離器2、衛生熱水換熱器3、電磁四通換向閥4后到達空調水換熱器14與空調熱水進行熱交換，熱量由高溫的制冷劑氣體經過空調水換熱器14銅管壁傳給高溫的空調熱水，制冷劑氣體由過熱的氣體變成飽和的制冷劑液體，經單向閥組12、蓄液器11、干燥過濾器10，再經膨脹閥9節流降壓后由高溫高壓的飽和液體變成低溫低壓的飽和液體，經過空氣換熱器6與空氣進行熱交換，熱量由高溫的空氣經空氣換熱器6銅管壁傳給制冷制液體，同時制冷制蒸發吸熱后變成過熱蒸汽，流經水冷凝器5和電磁四通換向閥4經空調壓縮機壓縮成高溫高壓的氣體，循環以上過程就實現空調水的不斷升溫直到設定溫度（比如45度），此時，中央空調水循環，衛生熱水不循環，風機7啟動。

4、過渡季節單獨制衛生水運行模式：空調壓縮機1排出的高溫高壓制冷劑氣體，經過油水分離器2、衛生熱水換熱器3與衛生水進行熱交換，熱量由高溫的制冷劑氣體經過衛生熱水換熱器3銅管壁傳給低溫的衛生熱水，制冷劑氣體氣體由過熱的氣體變成飽和的制冷劑液體，經電磁四通換向閥4后流經空調水換熱器14，經單向閥組12、蓄液器11、干燥過濾器10，再經膨脹閥9節流降壓后由高溫高壓的飽和液體變成低溫低壓的飽和液體，經過空氣換熱器6與空氣進行熱交換，熱量由高溫的空氣經氣換熱器6銅管壁傳給制冷制液體，同時制冷劑蒸發吸熱后變成過熱蒸汽，流經水冷凝器5、電磁四通換向閥4、氣液分離器15后經空調壓縮機1壓縮成高溫高壓的氣體，循環以上過程就實現衛生熱水的不斷升溫直到設定溫度（比如55度），此時，衛生熱水循環，空調熱水不循環，風機7啟動。

5冬季衛生熱水+采暖運行模式：系統優先衛生熱水運行，衛生熱水達到設定條件后自動轉為冬季采暖運行模式。

以上所述的本發明實施方式，并不構成對本發明保護范圍的限定。任何在本發明的精神和原則之內所作的修改、等同替換和改進等，均應包含在本發明的權利要求保護范圍之內。
