本發明屬于智能家居領域，具體涉及一種用于室內水地暖的混水比例控制器。

背景技術：

隨著城市住房量的逐年遞增，室內水地暖因其具有安全無輻射、發熱平穩、可提供家用熱水等優點，使用量越來越多。水地暖是通過在室內地板下面鋪設地暖盤管并注入60度以內的循環溫水來進行室內升溫的，合理的循環溫水能夠使室內溫濕度達到適宜人體居住的最佳效果，然而，傳統的水地暖無法實現循環溫水與室內溫濕度的最佳匹配，且存在水資源和熱能浪費現象。

因此，本發明采用智能控制與電機控制技術，意在設計一種全自動地暖混水控制器，以實現地暖混水的全自動調節，達到動態調節室內溫濕度的目的。

技術實現要素：

本發明的主要目的在于提供一種用于室內水地暖的混水比例控制器，以實現室內溫度全自動調節，達到最適宜溫濕度，提高溫度控制精度，并減少水資源浪費。

為實現上述目的，本發明采取的技術方案為：

一種用于室內水地暖的混水比例控制器，包括地暖混水控制器主體，所述地暖混水控制器主體包括顯示屏、操作區和內部控制器；所述顯示屏輸入通訊口與控制器通訊端口電性相連；所述操作區按鈕與按鍵電路外側相連；所述控制器連接外圍設備與水閥調節系統；所述外圍設備包括電磁流量計、電子水溫計、計時器、溫濕度傳感器、液晶電路和按鍵電路；所述電磁流量計安裝于每戶地暖盤管進水口位置，其輸出端口通過電平轉換器與控制器數據輸入端口電性相連；所述電子水溫計安裝于每戶地暖盤管進水口位置，其輸出端口通過電平轉換器與控制器數據輸入端口電性相連；所述計時器輸出端口與控制器數據端口電性相連；所述溫濕度傳感器輸出端口與控制器數據輸入端口電性相連；所述液晶電路控制端口與控制器控制端口電性相連；所述按鍵電路內側與控制器控制端口電性相連；所述水閥調節系統包括地暖盤管、分水器、儲水箱、自來水管、熱水管、一次水閥、一次電機、二次水閥和二次電機；所述地暖盤管包括一次水盤管和二次水盤管，所述一次水盤管始端與分水器進水端相連、末端與二次水盤管始端相連，所述二次水盤管末端與分水器出水端相連；所述分水器進水端與儲水箱一次水側相連、出水端與儲水箱二次水側相連；所述自來水管與儲水箱二次水側相連；所述熱水管與儲水箱一次水側相連；所述一次水閥安裝于每戶地暖盤管進水口位置；所述二次水閥安裝于一次水盤管進水口和二次水盤管出水口之間；所述一次電機控制電路輸入端與控制器控制端口電性相連、輸出端與一次水閥相連；所述二次電機控制電路輸入端與控制器控制端口電性相連、輸出端與二次水閥相連。

進一步地，所述控制器采用DSP28335主控制芯片。

進一步地，所述顯示屏采用12864液晶顯示屏，顯示內容包括供暖時間、混水溫度、室內溫濕度、混水流量、自動與自定義。

進一步地，所述操作區采用兩行三列矩陣式按鍵，包括菜單鍵、自動與自定義選擇鍵、電源開關鍵、返回鍵、下移鍵、上移鍵。

進一步地，所述電磁流量計采用MFLDE型電磁流量計；所述電子水溫計采用T80型工業用水溫計。

進一步地，所述溫濕度傳感器采用HXL型溫濕度傳感器。

進一步地，所述分水器采用型號為FB280的分水器。

進一步地，所述一次電機和二次電機均采用小型步進電機。

與現有技術相比，本發明具有如下有益效果：本發明結構簡單可靠，電機控制穩定，一次水與二次水的比例調節量與室內溫濕度值能夠實現最佳匹配，對混水量及混水溫度具有較高的控制精度，系統具有室內溫濕度自動調節和手動設定兩種控制方式，且自動調節具有動態溫濕度控制功能，二次水的循環利用，可以大幅節約水資源。

【附圖說明】

圖1為本發明一種用于室內水地暖的混水比例控制器正面圖；

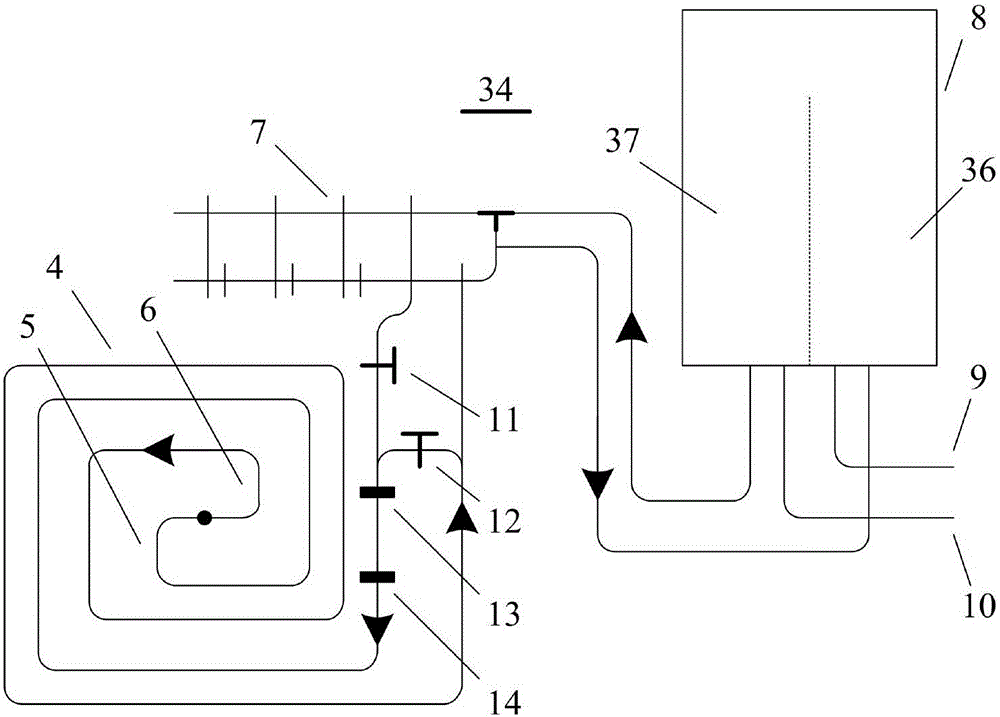

圖2為本發明水閥調節系統各模塊連接圖；

圖3為本發明電氣原理框圖；

圖中：1、地暖混水控制器主體；2、顯示屏；3、操作區；4、地暖盤管；5、一次水盤管；6、二次水盤管；7、分水器；8、儲水箱；9、自來水管；10、熱水管；11、一次水閥；12、二次水閥；13、電磁流量計；14、電子水溫計；15、一次電機；16、二次電機；17、計時器；18、控制器；19、溫濕度傳感器；20、液晶電路；21、按鍵電路；22、供暖時間；23、混水溫度；24、室內溫濕度；25、混水流量；26、自動與自定義；27、菜單鍵；28、自動與自定義選擇鍵；29、電源開關鍵；30、返回鍵；31、下移鍵；32、上移鍵；33、外圍設備；34、水閥調節系統；35、電平轉換器；36、二次水側；37、一次水側。

【具體實施方式】

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1-3所示，一種用于室內水地暖的混水比例控制器，包括地暖混水控制器主體1，所述地暖混水控制器主體1包括顯示屏2、操作區3和內部控制器18；所述顯示屏2輸入通訊口與控制器18通訊端口電性相連；所述操作區3按鈕與按鍵電路21外側相連；所述控制器18連接外圍設備33與水閥調節系統34；所述外圍設備33包括電磁流量計13、電子水溫計14、計時器17、溫濕度傳感器19、液晶電路20和按鍵電路21；所述電磁流量計13安裝于每戶地暖盤管4進水口位置，其輸出端口通過電平轉換器35與控制器18數據輸入端口電性相連；所述電子水溫計14安裝于每戶地暖盤管4進水口位置，其輸出端口通過電平轉換器35與控制器18數據輸入端口電性相連；所述計時器17輸出端口與控制器18數據端口電性相連；所述溫濕度傳感器19輸出端口與控制器18數據輸入端口電性相連；所述液晶電路20控制端口與控制器18控制端口電性相連；所述按鍵電路21內側與控制器18控制端口電性相連；所述水閥調節系統34包括地暖盤管4、分水器7、儲水箱8、自來水管9、熱水管10、一次水閥11、一次電機15、二次水閥12和二次電機16；所述地暖盤管4包括一次水盤管5和二次水盤管6，所述一次水盤管5始端與分水器7進水端相連、末端與二次水盤管6始端相連，所述二次水盤管6末端與分水器7出水端相連；所述分水器7進水端與儲水箱8一次水側37相連、出水端與儲水箱8二次水側36相連；所述自來水管9與儲水箱8二次水側36相連；所述熱水管10與儲水箱8一次水側37相連；所述一次水閥11安裝于每戶地暖盤管4進水口位置；所述二次水閥12安裝于一次水盤管5進水口和二次水盤管6出水口之間；所述一次電機15控制電路輸入端與控制器18控制端口電性相連、輸出端與一次水閥11相連；所述二次電機16控制電路輸入端與控制器18控制端口電性相連、輸出端與二次水閥12相連。

其中，所述控制器18采用DSP28335主控制芯片。

其中，所述顯示屏2采用12864液晶顯示屏，顯示內容包括供暖時間22、混水溫度23、室內溫濕度24、混水流量25、自動與自定義26。

其中，所述操作區3采用兩行三列矩陣式按鍵，包括菜單鍵27、自動與自定義選擇鍵28、電源開關鍵29、返回鍵30、下移鍵31、上移鍵32。

其中，所述電磁流量計13采用MFLDE型電磁流量計；所述電子水溫計14采用T80型工業用水溫計。

其中，所述溫濕度傳感器19采用HXL型溫濕度傳感器。

其中，所述分水器7采用型號為FB280的分水器。

其中，所述一次電機15和二次電機16均采用小型步進電機。

工作原理：地暖混水控制器上電后，打開電源開關鍵29系統開始工作，按下自動與自定義選擇鍵28選擇自定義方式對室內溫濕度24要求值進行設置，然后，下拉菜單鍵27選擇啟動；亦可彈起自動與自定義選擇鍵28，選擇自動方式開啟室內溫濕度24全自動調節模式。當選擇自動方式時，安裝于室內的溫濕度傳感器19檢測出室內地表溫度與濕度值，并將信號反饋給控制器18進行信號處理，當超出設定范圍上限時，自動開啟一次電機15，調節一次水閥11，減少一次水的流入量，同時開啟二次電機16，調節二次水閥12，增加二次水的循環利用量，并自動匹配一次水與二次水的混合比例，以降低進入地暖盤管4的混水溫度，從而可以降低室內溫濕度24；當低于設定范圍下限時，自動開啟一次電機15，調節一次水閥11，增加一次水的流入量，同時開啟二次電機16，調節二次水閥12，減少或關閉二次水的循環利用量，并自動匹配一次水與二次水的混合比例，以提高進入地暖盤管4的混水溫度，從而可以增加室內溫濕度24。當二次水不足時可由自來水管9加入，當一次水不足時，可由熱水管10加入。

以上顯示和描述了本發明的基本原理和主要特征。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
