本發明涉及空氣凈化的技術領域，尤其是涉及一種負離子空氣凈化裝置。

背景技術：

生活中常用負離子空氣凈化裝置來凈化空氣中的PM2.5、甲醛等有害微粒。

負離子空氣凈化裝置包括負離子發生器和集塵器。負離子發生器產生電子，電子和氧分子結合形成負離子，負離子極易和空氣中的有害微粒如PM2.5、甲醛等結合，變為帶負電的分子團；集塵器的外表面帶正電，能夠將上述帶負電的分子團吸引，從而達到凈化空氣的效果。

現有技術中的負離子空氣凈化裝置中，負離子發生器和集塵器的距離較近，集塵器上堆積的分子團容易污染負離子發生器的負離子出口。

技術實現要素：

本發明的目的在于提供一種負離子空氣凈化裝置，以緩解現有技術中的負離子空氣凈化裝置中，離子發生器和集塵器的距離較近，集塵器上的分子團容易污染離子發生器的負離子出口的技術問題。

本發明提供的負離子空氣凈化裝置，包括負離子發生器和集塵器，所述負離子發生器與集塵器不相連接。

進一步地，所述負離子發生器包括外殼體和負離子發生單元；所述負離子發生單元設置在所述外殼體內；所述外殼體上設置有通孔，使所述負離子發生單元產生的電子與外部的空氣相通。

進一步地，所述負離子發生器包括開關，所述開關為牛頓擺開關。

進一步地，所述負離子發生器包括支架；所述支架上設置有指示燈，所述指示燈用于指示負離子發生器的開閉狀態。

進一步地，所述指示燈設置在支架底部上，使人們能夠在多個角度觀察到指示燈的開閉狀態。

進一步地，所述集塵器包括外殼體、集塵板；所述集塵板設置在所述外殼體的底部，所述集塵板與外殼可拆卸連接；所述外殼體的頂部設置有集塵濾孔。

進一步地，所述集塵板的底部設置有滾輪和驅動裝置；所述驅動裝置用于驅動所述滾輪的轉動，使所述集塵器能夠運動。

進一步地，所述負離子發生器上設置有飛行模塊，通過控制所述飛行模塊，使所述負離子發生器能夠飛行。

進一步地，所述負離子空氣凈化裝置還包括空氣質量檢測器；所述空氣質量檢測器設置在負離子發生器上。

本發明還提供了一種負離子空氣凈化裝置，包括負離子發生器和集塵器，所述負離子發生器與集塵器可分離。

本發明提供的負離子空氣凈化裝置，包括負離子發生器和集塵器，所述負離子發生器與集塵器不相連接。由于負離子發生器與集塵器不相連接，可以使負離子發生器和集塵器相隔的距離遠些，使集塵器上的分子團不容易污染離子發生器的負離子出口，從而保證了負離子發生器中產生的電子的出口的干凈衛生。同時，使負離子發生器中產生的電子的出口不易堵塞。

本發明還提供了一種負離子空氣凈化裝置，包括負離子發生器和集塵器，所述負離子發生器與集塵器可分離。由于負離子發生器與集塵器可分離，可以使負離子發生器和集塵器相隔的距離遠些，使集塵器上的分子團不容易污染離子發生器的負離子出口，從而保證了負離子發生器中產生的電子的出口的干凈衛生。同時，使負離子發生器中產生的電子的出口不易堵塞。

附圖說明

為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明提供的負離子空氣凈化裝置中負離子發生器的示意圖；

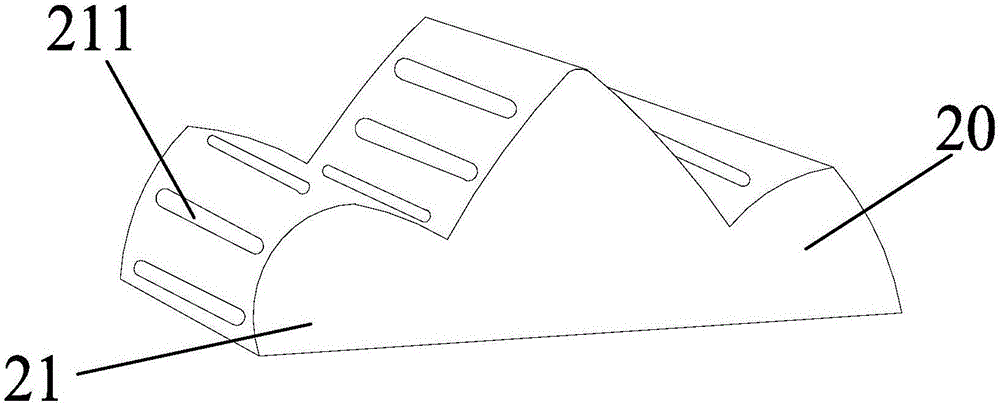

圖2為本發明提供的負離子空氣凈化裝置中的集塵器的示意圖；

圖3為本發明提供的負離子空氣凈化裝置中的負離子發生器上的牛頓擺開關工作狀態一的示意圖；

圖4為本發明提供的負離子空氣凈化裝置中的負離子發生器上的牛頓擺開關工作狀態二的示意圖；

圖5為本發明提供的負離子空氣凈化裝置中的集塵器的外殼體和集塵板的示意圖。

圖標：10－負離子發生器；11－負離子發生器外殼體；111－通孔；12－支架；13－指示燈；14－牛頓擺開關；20－集塵器；21－集塵器外殼體；22－集塵板；211－集塵濾孔。

具體實施方式

下面將結合附圖對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

本發明的目的在于提供一種負離子空氣凈化裝置，圖1為本發明提供的負離子空氣凈化裝置中負離子發生器的示意圖；圖2為本發明提供的負離子空氣凈化裝置中的集塵器的示意圖。負離子空氣凈化裝置包括負離子發生器10和集塵器20，負離子發生器10與集塵器20不相連接。由于負離子發生器10與集塵器20不相連接，負離子發生器10和集塵器20之間的距離不固定，可以使負離子發生器10和集塵器20相隔的距離遠些，使集塵器20上的分子團不容易污染離子發生器的負離子出口，從而保證了負離子發生器10中產生的電子的出口的干凈衛生。同時，使負離子發生器10中產生的電子的出口不易堵塞，從而緩解現有技術中的負離子空氣凈化裝置中，離子發生器和集塵器20的距離較近，集塵器20上的分子團容易污染離子發生器的負離子出口的技術問題。

具體地，負離子發生器10包括負離子發生器外殼體11和負離子發生單元；負離子發生單元可以設置在負離子發生器外殼體11內；負離子發生器外殼體11可以上設置有通孔111，使負離子發生單元產生的電子與外部的空氣相通。使電子和氧分子結合形成負離子，負離子極易和空氣中的有害微粒如PM2.5、甲醛等結合，變為帶負電的分子團，帶負電的分子團下沉，進而由集塵器20將上述帶負電的分子團吸引，來達到凈化空氣的效果。

進一步地，通孔111與負離子發生單元的電子出口相對，保證空氣流通，使電子與空氣充分結合成負離子，并從通孔111時不受阻，來保證負離子與空氣中的有害微粒充分結合，提高空氣凈化效果。

上述通孔111可以設置在負離子發生器外殼體11的底部，上述設置可以使電子與空氣充分結合成負離子后，負離子和空氣中的有害微粒結合后形成為帶負電的分子團，帶負電的分子團下沉，避免落入到負離子發生器外殼體11的內部。

需要說明的是，負離子發生器外殼體11上不限于設置通孔111，同樣也可以為負離子發生器外殼體11上設置的開口槽等，只要是能夠保證負離子發生單元的電子出口與負離子發生器外殼體11外相通，來保證空氣流通，使電子與空氣充分結合成負離子，并從通孔111時不受阻，來保證負離子與空氣中的有害微粒充分結合，提高空氣凈化效果的結構都可以使用。

上述負離子發生單元，為現有的負離子空氣凈化裝置中的產生電子的部件。負離子發生單元包括離子變換器，離子變換器的主要作用為利用高壓產生電子，并將電子釋放出去，常見的離子變換器如鈉子富勒烯負離子釋放器。

負離子發生器10還包括有開關。開關可以為牛頓擺開關14。圖3為本發明提供的負離子空氣凈化裝置中的負離子發生器上的牛頓擺開關工作狀態一的示意圖；圖4為本發明提供的負離子空氣凈化裝置中的負離子發生器上的牛頓擺開關工作狀態二的示意圖。牛頓擺開關14包括多個吊著的小球，小球內部設置有傳感器，當撥動一邊的小球時，旁邊的小球逐個擺動，到達中心后停止擺動。上述過程中，小球通過多次擺動后，振幅逐漸減小，傳感器檢測到上述振動，傳感器把信息穿給檢測電路，檢測電路上設置有振動輸出開關信號，牛頓擺開關14通過振動輸出開關信號來控制離子發生單元的工作狀態。

負離子發生器10還可以設置有其它開關，來方便人們打開負離子發生器10

進一步地，負離子發生器外殼體11可以設置為“云朵”形狀。上述“云朵”形狀清新簡單，可以給用戶好的視覺體驗。

負離子發生器10上還可以設置有飛行模塊，通過控制飛行模塊，使所述負離子發生器10能夠飛行。具體地，飛行模塊可以包括有螺旋槳和螺旋槳控制裝置。螺旋槳和螺旋槳控制裝置可以設置在負離子發生器外殼體11上，通過控制螺旋槳控制裝置，使負離子發生器10能夠飛行。上述設置可以使負離子發生器10能夠隨意放置在室內的各個角落。

負離子發生器10還可以包括支架12；支架12上可以設置有指示燈13，指示燈13用于指示負離子發生器10的開閉狀態。當指示燈13亮時，表示負離子發生器10處于工作狀態。上述設置，使人們方便地知道負離子發生器10的工作情況。

進一步地，指示燈13設置在支架12底部上，使人們能夠在多個角度觀察到指示燈13的開閉狀態；或者，指示燈13設置在支架12底部的四周，使人們方便地能夠在多個角度觀察到指示燈13的開閉狀態。

集塵器20包括集塵器外殼體21、集塵板22和集塵單元，集塵單元的外表面帶正電，用于將帶負電的分子團吸引，從而達到凈化空氣的效果。上述集塵單元的為負離子空氣凈化裝置中常見的部件，這里不再詳述。

集塵單元設置于集塵器外殼體21的內部。集塵板22可以設置在集塵器外殼體21的底部，集塵板22與集塵器外殼體21可拆卸連接。圖5為本發明提供的負離子空氣凈化裝置中的集塵器的外殼體和集塵板的示意圖。當有害的分子團落到集塵板22上并堆積，取下集塵板22，可以方便地清理集塵板22上的分子團。

上述集塵器外殼體21與集塵板22的可拆卸連接可以為集塵器外殼體21的底部設置有滑軌，滑軌上設置有集塵板22，集塵板22可相對集塵器外殼體21滑動。當然，集塵器外殼體21與集塵板22的可拆卸連接也可以其它的連接方式，只要是能夠實現集塵器外殼體21與集塵板22的可拆卸連接的連接方式都可以使用。

集塵器外殼體21的頂部可以設置有集塵濾孔211。集塵濾孔211上還可以設置有過濾網，帶負電的分子團可以進入到集塵濾孔211上。同時，集塵濾孔211阻擋了直徑較大的顆粒雜質，如塵土等。

上述集塵濾孔211可以為集塵器外殼體21上條形的開槽，也可以為集塵器外殼體21上的通孔。進一步地，集塵板22的底部可以設置有滾輪和驅動裝置；驅動裝置用于驅動滾輪的轉動，使集塵器20能夠運動。上述驅動裝置可以設置有掃地機器人上常見的紅外傳感器，使集塵板22可以自動移動在室內的任意角落中，而不用隔一段時間，人為地將集塵器20放置到不同的地方。

進一步地，負離子發生器10和/或集塵器20上設置有用于盛放電池的電池槽。上述設置可以使負離子發生器10和/或集塵器20不用固定在同一個位置。優選地，在負離子發生器10和/或集塵器20上設置充電口，用于給負離子發生器10和/或集塵器20上的電池充電。

負離子空氣凈化裝置上還可以設置有空氣質量檢測器；空氣質量檢測器可以設置在負離子發生器10上。上述設置可以方便地檢測室內的空氣質量，進而決定是否打開負離子空氣凈化裝置。由于空氣質量檢測器為空氣檢測裝置長用的設備，故不再贅述。空氣質量檢測器設置在負離子發生器10上時，可以設置在負離子發生器外殼體11內部。負離子發生器外殼體11內部也已設置有指示燈，當檢測的空氣質量較好時，“云朵”形狀的負離子發生器外殼體11顯示為白色或藍色，當檢測的空氣質量較差時，“云朵”形狀的負離子發生器外殼體11顯示為紅色。

集塵器外殼體21可以設置為“山”形狀，“山”形狀的集塵器20與“云朵”形狀的負離子發生器10相呼應，可以使用戶有更好的視覺體驗。

本發明還提供了一種負離子空氣凈化裝置，包括負離子發生器10和集塵器20，負離子發生器10與集塵器20可分離。負離子發生器10與集塵器20不相連接的上述負離子空氣凈化裝置同樣可以用在負離子發生器10與集塵器20為可分離設置的負離子空氣凈化裝置中。由于負離子發生器10與集塵器20可分離，可以使負離子發生器10和集塵器20相隔的距離遠些，使集塵器20上的分子團不容易污染離子發生器的負離子出口，從而保證了負離子發生器10中產生的電子的出口的干凈衛生。同時，使負離子發生器10中產生的電子的出口不易堵塞。負離子發生器10、集塵器20可以上、下相對設置。負離子發生器10、集塵器20也可以用于一個電源線。

進一步地，若集塵器外殼體21可以設置為“山”形狀，負離子發生器外殼體11可以設置為倒的“山”的形狀，使負離子發生器10與集塵器20相互配合。負離子發生器10與集塵器20可以上下設置，但要保證負離子發生器10和集塵器20之間有一定的距離，使集塵器20上的塵土、有害微粒不污染負離子發生器10的負離子出口。

綜上所述，本發明提供的負離子空氣凈化裝置，包括負離子發生器10和集塵器20，負離子發生器10與集塵器20不相連接。由于負離子發生器10與集塵器20不相連接，可以使負離子發生器10和集塵器20相隔的距離遠些，使集塵器20上的分子團不容易污染離子發生器的負離子出口，從而保證了負離子發生器10中產生的電子的出口的干凈衛生。同時，使負離子發生器10中產生的電子的出口不易堵塞。由于有害微粒等聚集在集塵器外殼體21內，相對應現有的負離子空氣凈化裝置的集塵器20上的有害微粒等聚集在集塵器外表面上，本發明提供的負離子空氣凈化裝置更加美觀。負離子發生器外殼體11可以設置為“云朵”形狀，集塵器外殼體21可以設置為“山”形狀，增強負離子空氣凈化裝置的美觀效果，增加了使用者的視覺感受。

本發明還提供了一種負離子空氣凈化裝置，包括負離子發生器10和集塵器20，負離子發生器10與集塵器20可分離。由于負離子發生器10與集塵器20可分離，可以使負離子發生器10和集塵器20相隔的距離遠些，使集塵器20上的分子團不容易污染離子發生器的負離子出口，從而保證了負離子發生器10中產生的電子的出口的干凈衛生。同時，使負離子發生器10中產生的電子的出口不易堵塞。由于有害微粒等聚集在集塵器外殼體21內，相對應現有的負離子空氣凈化裝置的集塵器20上的有害微粒等聚集在集塵器外表面上，本發明提供的負離子空氣凈化裝置更加美觀。負離子發生器外殼體11也可以設置為“云朵”形狀，集塵器外殼體21也可以設置為“山”形狀，上述設置，可以增強負離子空氣凈化裝置的美觀效果，增加了使用者的視覺感受。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍。
