本實用新型涉及一種集熱器，特別涉及一種光束熱加熱裝置。

背景技術：

加熱器主要應用于取暖，空調，烤漆印刷加熱烘干，人體理療等電器設備中，現有的加熱器是電阻式加熱管結合組成，能效比較低。

技術實現要素：

本實用新型的目的是提供一種光束熱節能多段加熱系統，提高使用的安全性、可靠性以及能效。

本實用新型的目的是這樣實現的：一種光束熱節能多段加熱系統，包括設置在箱體內的多段加熱裝置和一個風輪，所述加熱裝置包括貫穿在格柵中的紅外光波管，所述格柵由若干片金屬薄片平行設置而成，所述加熱裝置旁連接有出風風道，所述箱體上開設有連通出風風道的出風口，所述風輪上方的箱體表面開設有進風口，箱體的側壁上安裝有驅動風輪的電機，所述箱體側壁上設置有連接加熱裝置的接線柱。

本實用新型工作時，啟動電機，電機驅動風輪轉動，使得風輪在箱體內朝向加熱裝置吹風，吹出的風經過加熱裝置與其進行熱交換，并經出風風道、出風口排出。與現有技術相比，本實用新型的有益效果在于，本實用新型通過在加熱裝置旁設置風輪和多個出風口，降低了加熱裝置工作時的熱量，提高了加熱裝置工作的安全性和可靠性。本實用新型可用于取暖或烘干中。

作為本實用新型的改進，所述加熱裝置的上方設置有微晶板，所述微晶板固定在箱體上。微晶板可以將紅外光波加熱燈管產生的近紅外光轉換成遠紅外光，提高能效比，微晶板可以防止燈管爆裂，起到安全防護作用。

為了進一步提高本裝置工作時的可靠性和安全性，所述箱體側壁上還設置有溫控器，所述溫控器經絕緣電線與接線柱相連。

附圖說明

圖1為本實用新型的部分側視圖。

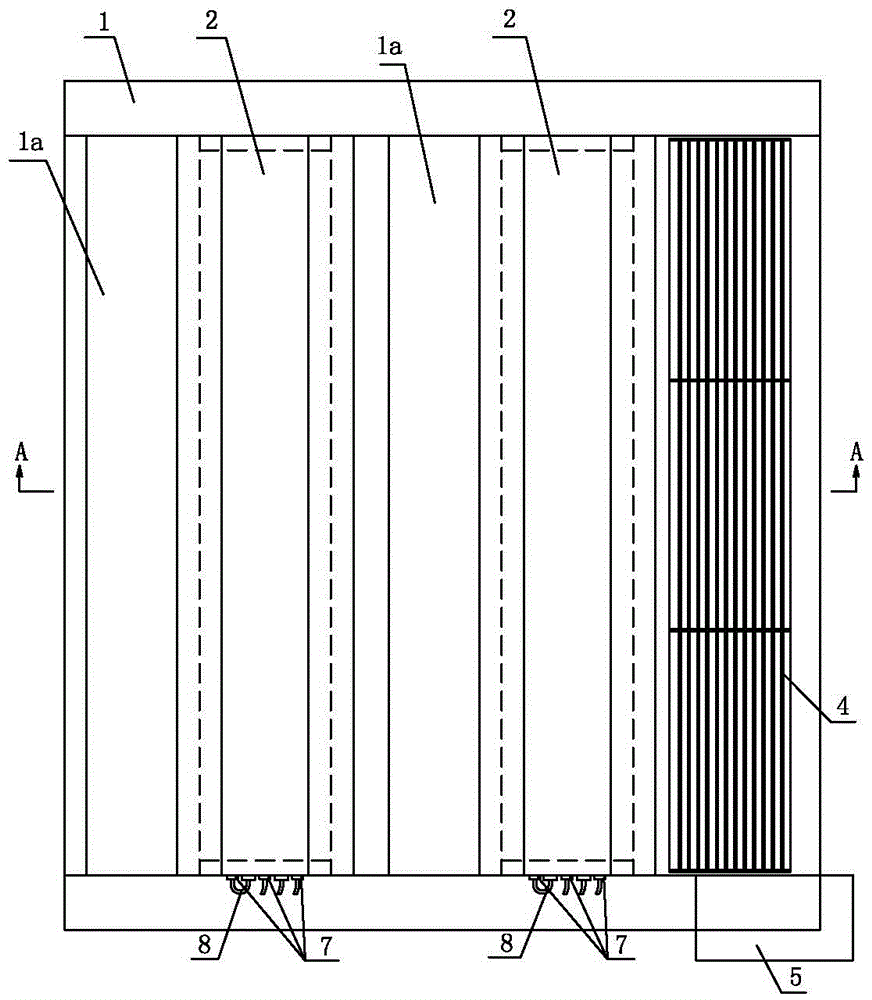

圖2為本實用新型的俯視圖。

圖3為沿圖2中A-A向剖視圖。

圖4本實用新型中加熱裝置結構示意圖。

其中，1箱體，1a出風口，1b進風口，2微晶板，3加熱裝置，3a紅外光波管，3b格柵，4風輪，5電機，6溫控器，7接線柱，8絕緣電線，9出風風道，10導風板。

具體實施方式

如圖1-4所示的一種光束熱節能多段加熱系統，包括設置在箱體1內的多段加熱裝置3和一個風輪4，加熱裝置3包括貫穿在格柵3b中的紅外光波管3a，格柵3b由若干片金屬薄片平行設置而成，加熱裝置3的上方設置有微晶板2，微晶板2固定在箱體1上，加熱裝置3旁連接有出風風道9，箱體1上開設有連通出風風道9的出風口1a，風輪4上方的箱體1表面開設有進風口1b，箱體1的側壁上安裝有驅動風輪4的電機5，箱體1側壁上設置有連接加熱裝置3的接線柱7，箱體1側壁上還設置有溫控器6，溫控器6經絕緣電線8與接線柱7相連，每個加熱裝置3均配合有一個出風風道9以及出風口1a，遠離風輪4的加熱裝置3的底部設置有導風板10。

本實用新型工作時，啟動電機5，電機5轉動帶動箱體1內的風輪4轉動，風輪4將進風口1b吸進的風吹向加熱裝置3，使得冷卻風在加熱裝置3出與格柵3b進行熱交換，從而降低加熱裝置3工作時自身的熱量，并將換熱后的熱風從出風口1a排出。

本實用新型并不局限于上述實施例，在本實用新型公開的技術方案的基礎上，本領域的技術人員根據所公開的技術內容，不需要創造性的勞動就可以對其中的一些技術特征作出一些替換和變形，這些替換和變形均在本實用新型的保護范圍內。
