本實用新型涉及空調設備技術領域，具體為一種空調排水管。

背景技術：

目前一種家用空調室內掛機出水現象，這種滴水現象一方面由于連接口的不穩定，另一方面由于排放管內空氣溫度較低，管外溫度較高的原因，使得管道外的空氣由于液化現象形成水滴，影響室內環境。

技術實現要素：

本實用新型的目的在于提供一種空調排水管，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種空調排水管，包括泡沫保護套、液化積水室、排水室、連接凸臺、橡膠連接軟管和連接凹槽，所述排水室的外部設有一所述液化積水室，所述液化積水室的外部套放一層泡沫保護套，所述排水室的一端設有連接凸臺，所述橡膠連接軟管的兩端各設有一所述連接凹槽。

優選的，所述液化積水室在位于所述連接凸臺的一端與所述排水室為一體結構，所述液化積水室的另一端為開口狀態。

優選的，所述橡膠連接軟管中的兩連接凹槽一端連接所述連接凸臺，另一端連接空調座機的排水口。

優選的，所述液化積水室、排水室和所述連接凸臺為一體結構，且均為銅制材料制成。

優選的，所述連接凸臺和所述空調座機的排放口的直徑相同，且均小于所述連接凹槽的直徑0.2-0.5毫米。

與現有技術相比，本實用新型的有益效果是：一種空調排水管，設置直徑較小的連接凹槽，使得連接凹槽和連接凸起在套入時，形成完全密封的狀態，有效防止由于密封不足引起的漏水現象，同時，設置液化積水室，可以有效的將排水管外由于溫度差原因形成的水滴收集在液化積水室中，并排放掉形成一級防滴水作用，此外，泡沫保護套不僅可以防止排水管受到損壞，同時，也可以對液化積水室外的空氣進行阻隔作用，起到防止二級防滴水作用。

附圖說明

圖1為本實用新型的結構示意圖；

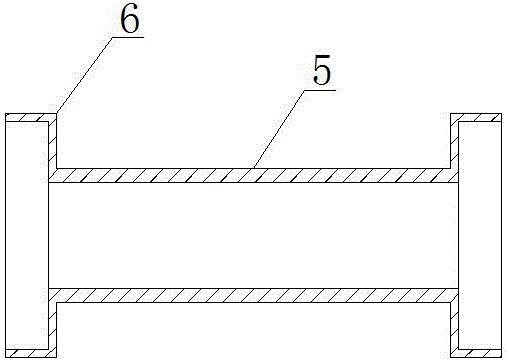

圖2為本實用新型中橡膠連接軟管的結構示意圖；

圖中：1，泡沫保護套、2，液化積水室、3，排水室、4，連接凸臺、5，橡膠連接軟管、6，連接凹槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種空調排水管，包括泡沫保護套1、液化積水室2、排水室3、連接凸臺4、橡膠連接軟管5和連接凹槽6，所述排水室3的外部設有一所述液化積水室2，所述液化積水室2的外部套放一層泡沫保護套1，所述排水室3的一端設有連接凸臺4，所述橡膠連接軟管5的兩端各設有一所述連接凹槽6。

所述液化積水室2在位于所述連接凸臺4的一端與所述排水室3為一體結構，所述液化積水室2的另一端為開口狀態；所述橡膠連接軟管5中的兩連接凹槽6一端連接所述連接凸臺4，另一端連接空調座機的排水口；所述液化積水室2、排水室3和所述連接凸臺4為一體結構，且均為銅制材料制成；所述連接凸臺4和所述空調座機的排放口的直徑相同，且均小于所述連接凹槽6的直徑0.2-0.5毫米。

具體使用方式：本實用新型工作中，將橡膠連接軟管5中的兩連接凹槽6一端連接所述連接凸臺4，另一端連接空調座機的排水口，使得連接凹槽6和連接凸起4在套入時，形成完全密封的狀態，有效防止由于密封不足引起的漏水現象，同時，設置液化積水室2，可以有效的將排水管外由于溫度差原因形成的水滴收集在液化積水室2中，并排放掉形成一級防滴水作用，此外，泡沫保護套1不僅可以防止排水管受到損壞，同時，也可以對液化積水室2外的空氣進行阻隔作用，起到防止二級防滴水作用。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
