本實用新型涉及電取暖器領域，特別是涉及一種新型智能便攜自動加熱的電取暖器。

背景技術：

目前，空調已經被大多數人接受，空調既可以在夏天制冷，又可以在冬天制熱，但是空調需在一個封閉的空間內才會有明顯的效果，而封閉的空間致使空氣不流通，會給人們?cè)斐刹皇孢m感，而且空調耗能高，如果人少的情況下，造成浪費。申請?zhí)枮?01310503179. 8的一種電取暖器，包括電源、溫度傳感器、 控制器、自動調節開關、機殼、發熱管、金屬板和隔板，通過 U 型發熱管發熱提供暖氣，下端的金屬板將下側的熱氣反射到上端，通過溫度傳感器將溫度信息反饋給控制器，當溫度達到一定值，控制器則會控制自動調節開關，發熱管會暫停供熱，當溫度低于一定值時，發熱管又會繼續供熱。這個專利的電取暖器設備笨重，不利用攜帶，而且只強調了加熱的功能，如果當空氣溫度高的時候，空氣中的水分就會很少，人的皮膚就會因?yàn)槿彼稍铮o人造成不舒適感。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種新型智能便攜自動加熱的電取暖器。

本實用新型通過以下技術方案來實現上述目的：

一種新型智能便攜自動加熱的電取暖器，包括底座、殼體、加熱片、電源插頭，所述底座上部設置所述殼體，所述底座上設置所述加熱片，所述底座下部設置輪子，所述殼體上設置所述電源插頭，所述電源插頭上方設置擴音器，所述殼體內部設置處理器，所述處理器上方設置濕度檢測儀，所述濕度檢測儀上方設置溫度控制器，所述溫度控制器上面設置控制面板，所述控制面板上設置顯示屏，所述顯示屏下方設置鍵盤，所述控制面板邊緣設置開關，所述殼體頂部設置把手，所述加熱片頂部設置水槽。

上述結構中，用戶打開所述開關，所述電源插頭供電，電路接通，用戶通過所述鍵盤設定合適的溫度和濕度，所述加熱片開始工作，當溫度達到用戶設定的溫度時，所述溫度控制器接收信號并將信號傳給所述處理器，所述處理器工作，控制所述加熱片停止加熱，當溫度降下來時，所述溫度控制器將信號傳給所述處理器，繼而控制所述加熱片加熱，使溫度恒定。當所述濕度檢測儀檢測到空氣的濕度太低的時候，所述處理器將信號傳給所述擴音器，所述擴音器發聲，提醒用戶通過向所述水槽內加水，提高空氣濕度。

為了進一步提高使用效果，所述殼體焊接在所述底座上，所述加熱片通過螺栓與所述底座連接，所述輪子與所述底座鉸接在一起，所述電源插頭鑲嵌在所述殼體側面。

為了進一步提高使用效果，所述擴音器通過螺釘固定在所述殼體上，所述處理器通過螺釘固定在所述殼體內部，所述濕度檢測儀焊接在所述殼體上，所述溫度控制器焊接在所述殼體上。

為了進一步提高使用效果，所述控制面板通過螺釘與所述殼體固定連接，所述顯示屏鑲嵌在所述控制面板上，所述鍵盤通過卡槽與所述控制面板連接，所述開關鑲嵌在所述控制面板上，所述把手固定安裝在所述殼體上，所述水槽鑲嵌在所述加熱片上。

為了進一步提高使用效果，所述控制面板通過電纜引線與所述處理器、所述電源插頭、所述擴音器、所述溫度控制器以及所述濕度檢測儀相連接。

有益效果在于：設置所述輪子和所述把手，便于移動，智能性高，用戶只要設定一個溫度，就可以自動將溫度恒定，而且當空氣濕度較低的時候，所述擴音器提醒用戶向所述水槽加水，用戶感覺更舒適。

附圖說明

圖1是本實用新型所述一種新型智能便攜自動加熱的電取暖器的左視圖；

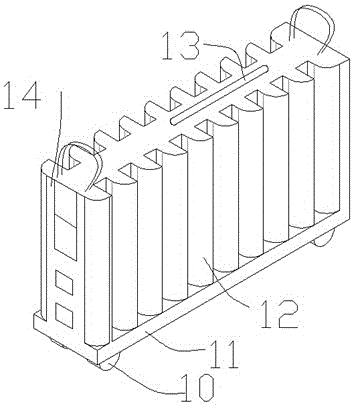

圖2是本實用新型所述一種新型智能便攜自動加熱的電取暖器的空間立體視圖。

1、電源插頭；2、擴音器；3、溫度控制器；4、開關；5、控制面板；6、把手；7、鍵盤；8、濕度檢測儀；9、處理器；10、輪子；11、底座；12、加熱片；13、水槽；14、殼體；15、顯示屏。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖2所示，一種新型智能便攜自動加熱的電取暖器，包括底座11、殼體14、加熱片12、電源插頭1，底座11上部設置殼體14，殼體14起載體作用，底座11上設置加熱片12，加熱片12加熱，底座11下部設置輪子10，輪子10便于移動，殼體14上設置電源插頭1，電源插頭1提供電流，電源插頭1上方設置擴音器2，擴音器2發出聲音，殼體14內部設置處理器9，處理器9處理信息，處理器9上方設置濕度檢測儀8，濕度檢測儀8檢測空氣的濕度，濕度檢測儀8上方設置溫度控制器3，溫度控制器3控制溫度，溫度控制器3上面設置控制面板5，控制面板5起控制作用，控制面板5上設置顯示屏15，顯示屏15起顯示作用，顯示屏15下方設置鍵盤7，鍵盤7用來輸入?yún)?shù)，控制面板5邊緣設置開關4，開關4用來控制電路通斷，殼體14頂部設置把手6，把手6便于移動，加熱片12頂部設置水槽13，水槽13用來加水。

上述結構中，用戶打開開關4，電源插頭1供電，電路接通，用戶通過鍵盤7設定合適的溫度和濕度，加熱片12開始工作，當溫度達到用戶設定的溫度時，溫度控制器3接收信號并將信號傳給處理器9，處理器9工作，控制加熱片12停止加熱，當溫度降下來時，溫度控制器3將信號傳給處理器9，繼而控制加熱片12加熱，使溫度恒定。當濕度檢測儀8檢測到空氣的濕度太低的時候，處理器9將信號傳給擴音器2，擴音器2發聲，提醒用戶通過向水槽13內加水，提高空氣濕度。

為了進一步提高使用效果，殼體14焊接在底座11上，加熱片12通過螺栓與底座11連接，輪子10與底座11鉸接在一起，電源插頭1鑲嵌在殼體14側面，擴音器2通過螺釘固定在殼體14上，處理器9通過螺釘固定在殼體14內部，濕度檢測儀8焊接在殼體14上，溫度控制器3焊接在殼體14上，控制面板5通過螺釘與殼體14固定連接，顯示屏15鑲嵌在控制面板5上，鍵盤7通過卡槽與控制面板5連接，開關4鑲嵌在控制面板5上，把手6固定安裝在殼體14上，水槽13鑲嵌在加熱片12上，控制面板5通過電纜引線與處理器9、電源插頭1、擴音器2、溫度控制器3以及濕度檢測儀8相連接。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
