本實用新型屬于散熱設備，特別涉及一種專用于移動式烘干機的散熱機構。

背景技術：

隨著農業產業結構的調整和農業產品的出口貿易迅速發展，人們對糧食干燥技術的要求越來越高，之前依靠自然干燥糧食的方法已不能滿足需要，現有的糧食干燥設備，結構復雜，不能移動、干燥不均勻、干燥效率低。

技術實現要素：

針對上述現有技術的不足，本實用新型提供一種專用于移動式烘干機的散熱機構，該專用于移動式烘干機的散熱機構結構簡單，能夠高效、穩定地將熱能均勻、持久地散發出去，以滿足糧食烘干機對熱量持續、高效的要求。

本實用新型的技術方案是：一種專用于移動式烘干機的散熱機構，包括出熱口，出熱口外端設有燃燒器連接法蘭，出熱口內端連接燃燒室前端，燃燒室為圓柱形，出熱口四周設有廢氣收集室，廢氣收集室外面設有廢氣收集室外殼，廢氣收集上部設有排氣口，沿燃燒室外壁四周設有若干換熱管，每個換熱管內均設有四板螺旋導流換熱裝置，換熱管一端設有出氣口，另一端設有進氣口，出氣口連接廢氣收集室，進氣口連接熱能均分室，熱能均分室設置在燃燒室后端，熱能均分室內設置熱能均分板。

進一步地，四板螺旋導流換熱裝置由第一鋼板、第二鋼板、第三鋼板、第四鋼板焊接為十字形并螺旋而成，且第一鋼板與第二鋼板、第二鋼板與第三鋼板、第三鋼板與第四鋼板、第四鋼板與第一鋼板相互垂直，四板螺旋導流換熱裝置一端設有L形取軸器，L形取軸器穿過出氣口設在廢氣收集內。

進一步地，出氣口相對應位置的廢氣收集室外殼上設有除塵口，S形密封板通過螺釘密封除塵口。

附圖說明

圖1是本實用新型一種專用于移動式烘干機的散熱機構結構示意圖

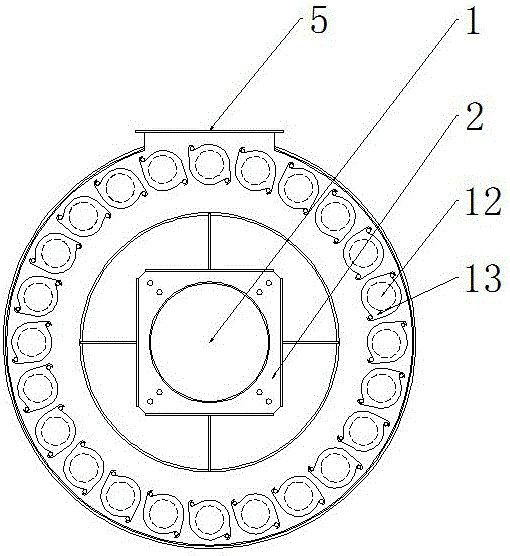

圖2 是本實用新型一種專用于移動式烘干機的散熱機構端面結構示意圖

圖3是本實用新型一種專用于移動式烘干機的散熱機構的四板螺旋導流換熱裝置結構示意圖

附圖標示： 1為進熱口 2為燃燒器連接法蘭；3為廢氣收集室外殼；4為廢氣收集室；5為排氣口；6為出氣口；7為換熱管；8為燃燒室；9為進氣口；10為熱能均分室；11為熱能均分板；12為除塵口；13為S形密封板；14為四板螺旋導流換熱裝置；15為L形取軸器。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-3所示，本實用新型實施例一種專用于移動式烘干機的散熱機構，包括出熱口1，出熱口1外端設有燃燒器連接法蘭2，出熱口1內端連接燃燒室8前端，燃燒室8為圓柱形，出熱口1四周設有廢氣收集室4，廢氣收集室4外面設有廢氣收集室外殼3，廢氣收集室4上部設有排氣口5，沿燃燒室8外壁四周設有若干換熱管7，換熱管7內設有四板螺旋導流換熱裝置14，換熱管7一端設有出氣口6，另一端設有進氣口9，出氣口6連接廢氣收集室4，進氣口9連接熱能均分室10，熱能均分室10設置在燃燒室8后端，熱能均分室10內設置熱能均分板11。

優選地，四板螺旋導流換熱裝置14由第一鋼板140、第二鋼板141、第三鋼板142、第四鋼板143焊接為十字形并螺旋而成，且第一鋼板140與第二鋼板141、第二鋼板141與第三鋼板142、第三鋼板142與第四鋼板143、第四鋼板143與第一鋼板140相互垂直，四板螺旋導流換熱裝置14一端設有L形取軸器15，L形取軸器15穿過出氣口6設在廢氣收集4內。

優選地，出氣口6相對應位置的廢氣收集室外殼3上設有除塵口12，S形密封板13通過螺釘密封除塵口12。
