本實用新型涉及一種干燥機，尤其涉及一種農業育種用干燥機。

背景技術：

干燥機是一種利用熱能降低物料水分的機械設備，用于對物體進行干燥操作。干燥機通過加熱使物料中的濕分（一般指水分或其他可揮發性液體成分）汽化逸出，以獲得規定濕含量的固體物料。干燥的目的是為了物料使用或進一步加工的需要。但是市場上的干燥機的操控麻煩，占地面積大且干燥效率低。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種農業育種用干燥機，具有容易操控、操作簡單、能耗低和占地面積小的特點。

本實用新型為解決上述提出的問題所采用的技術方案是：

一種農業育種用干燥機，包括支架1，所述支架1上安裝有干燥主機2和電機3，所述干燥主機2上安裝有空氣加熱器4、加料器5、濕氣出口8，所述干燥主機2包括盤式干燥筒6，所述盤式干燥筒6上開設有觀察口7，所述盤式干燥筒6內分別安裝有干燥大盤9、干燥小盤10和主軸11，所述干燥大盤9與干燥小盤10相間排列，所述干燥大盤9上開設有通孔12，所述主軸11分別穿過干燥小盤10和通孔12，所述主軸11上安裝有耙臂13，所述耙臂13上安裝有耙頁14，所述主軸11通過傳動齒輪與電機3的轉軸相連，所述耙臂13上套設有多個連接臂，連接臂焊接固定在耙臂13上，所述連接臂包括三角板本體15，三角板本體15為等腰直角三角形，三角板本體15尾部設有兩個連接耳B17，兩個連接耳B17關于三角板本體15的斜邊中線對稱，連接耳B17上開設有供耙臂13穿過的連接孔19，三角板本體15頂部設置有連接耳A16，連接耳A16上固定有連接片18，耙頁14安裝在連接片18上。

所述的三角板本體15上開設有應力分散孔20，應力分散孔20的邊緣設具有翻邊21。

所述的應力分散孔20的形狀為三角形或卵型。

本實用新型的工作原理：濕物料自加料器連續地加到干燥機上部第一層干燥盤上，帶有耙葉的耙臂作回轉運動，使耙臂連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，在大干盤上的物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥機。

本實用新型的有益效果在于：具有熱效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點。

附圖說明

圖1是本實用新型的結構示意圖；

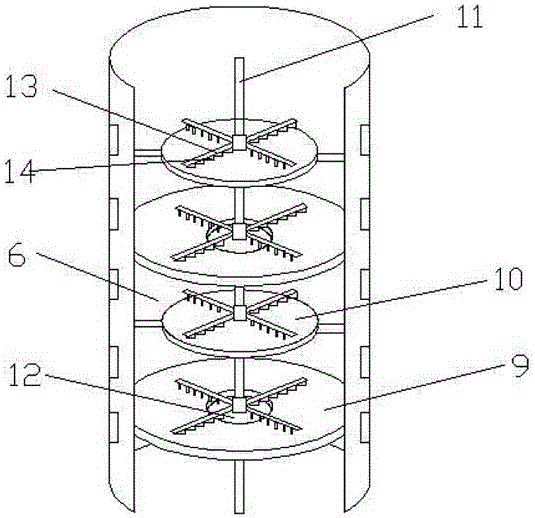

圖2是本實用新型的內部結構示意圖；

圖3是連接臂的結構示意圖。

其中，1-支架，2-干燥主機，3-電機，4-空氣加熱器，5-加料器，6-盤式干燥筒，7-觀察口，8-濕氣出口，9-干燥大盤，10-干燥小盤，11-主軸，12-通孔，13-耙臂，14-耙頁，15-三角板本體，16-連接耳A，17-連接耳B，18-連接片，19-連接孔，20-應力分散孔，21-翻邊。

具體實施方式

下面結合附圖進一步說明本實用新型的實施例。

參照圖1-3，本具體實施方式所述的一種農業育種用干燥機，包括支架1，所述支架1上安裝有干燥主機2和電機3，所述干燥主機2上安裝有空氣加熱器4、加料器5、濕氣出口8，所述干燥主機2包括盤式干燥筒6，所述盤式干燥筒6上開設有觀察口7，所述盤式干燥筒6內分別安裝有干燥大盤9、干燥小盤10和主軸11，所述干燥大盤9與干燥小盤10相間排列，所述干燥大盤9上開設有通孔12，所述主軸11分別穿過干燥小盤10和通孔12，所述主軸11上安裝有耙臂13，所述耙臂13上安裝有耙頁14，所述主軸11通過傳動齒輪與電機3的轉軸相連，所述耙臂13上套設有多個連接臂，連接臂焊接固定在耙臂13上，所述連接臂包括三角板本體15，三角板本體15為等腰直角三角形，三角板本體15尾部設有兩個連接耳B17，兩個連接耳B17關于三角板本體15的斜邊中線對稱，連接耳B17上開設有供耙臂13穿過的連接孔19，三角板本體15頂部設置有連接耳A16，連接耳A16上固定有連接片18，耙頁14安裝在連接片18上。

所述的三角板本體15上開設有應力分散孔20，應力分散孔20的邊緣設具有翻邊21。

所述的應力分散孔20的形狀為三角形。

本具體實施方式的工作原理：濕物料自加料器連續地加到干燥機上部第一層干燥盤上，帶有耙葉的耙臂作回轉運動，使耙臂連續地翻抄物料。物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，在大干盤上的物料向里移動并從中間落料口落入下一層小干燥盤中。大小干燥盤上下交替排列，物料得以連續地流過整個干燥機。

本具體實施方式的有益效果在于：具有熱效率高、能耗低、占地面積小、配置簡單、操作控制方便、操作環境好等特點。

本實用新型的具體實施例不構成對本實用新型的限制，凡是采用本實用新型的相似結構及變化，均在本實用新型的保護范圍內。
