本實用新型屬于煤氣灶領域，具體涉及一種定時關閉煤氣灶的裝置。

背景技術：

人們在用煤氣燒水、做飯的時候，有時候會遇到別的事情，需要離開廚房一段時間，又不能暫停燒水或做飯，這樣如果回來晚了，水或飯菜就被燒干或燒焦了，甚至還會引發火災，非常不安全。對此設計一種定時關閉煤氣灶的裝置。

技術實現要素：

本實用新型所要解決的技術問題是：針對現有技術存在的不足，提供一種定時關閉煤氣灶的裝置。

為實現本實用新型之目的，采用以下技術方案予以實現：一種定時關閉煤氣灶的裝置，其特征在于，包括有圓盒形控制盒，所述控制盒內安裝有蓄電池、控制電路板和電動機，控制盒上端壁安裝有顯示器、開關按鍵和多個控制按鍵，下端壁上靠近側壁沿下端壁周向、均勻成型有多個支撐桿，支撐桿下端固定連接有永磁體；所述電動機輸出軸穿過控制盒下底；輸出軸下端連接有轉動套；所述轉動套呈U形，開口朝下；輸出軸與轉動套上端中部固定連接；所述電動機、顯示器、開關按鍵、控制按鍵分別與控制電路板電連接。

與現有技術相比較，本實用新型的有益效果是：通過控制按鍵定時，啟動電動機，使電動機工作，電動機輸出軸帶動轉動套轉動，轉動套套在煤氣灶旋鈕上，因此轉動的轉動套旋轉煤氣灶旋鈕，以此達到關閉煤氣灶，甚至起到調節煤氣灶火力大小的作用；支撐桿下端固定連接有永磁體，永磁體吸引住煤氣灶外殼，使本實用新型能固定在煤氣灶上。

附圖說明

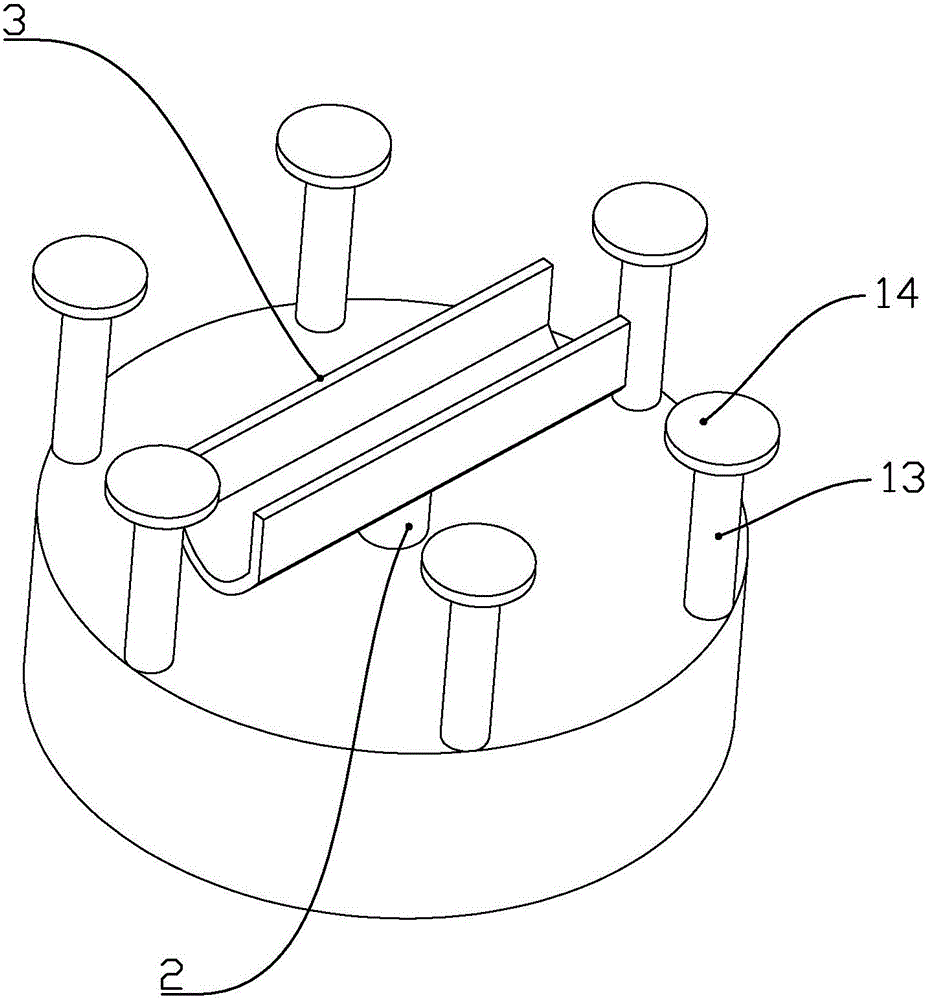

圖1、2是本實用新型實施列1的外部結構圖。

1、控制盒；11、顯示器；12、控制按鍵；13、支撐桿；14、永磁體；2、電動機輸出軸；3、轉動套。

具體實施方式

下面根據附圖對本實用新型的具體實施方式做一個詳細的說明。

實施列1

根據圖1-2所示，本實施例一種定時關閉煤氣灶的裝置，包括有圓盒形控制盒1，所述控制盒1內安裝有蓄電池、控制電路板和電動機，控制盒1上端壁安裝有顯示器11、開關按鍵和多個控制按鍵12，下端壁上靠近側壁沿下端壁周向、均勻成型有多個支撐桿13，支撐桿13下端固定連接有永磁體14；所述電動機輸出軸2穿過控制盒1下底；輸出軸2下端連接有轉動套3；所述轉動套3呈U形，開口朝下；輸出軸2與轉動套3上端中部固定連接；所述電動機、顯示器11、開關按鍵、控制按鍵12分別與控制電路板電連接。

通過支撐桿下端固定連接的永磁體吸引住煤氣灶外殼，使本實用新型能固定在煤氣灶上。通過控制按鍵定時，啟動電動機，使電動機工作，電動機輸出軸帶動轉動套轉動，轉動套套在煤氣灶旋鈕上，因此轉動的轉動套旋轉煤氣灶旋鈕，以此達到關閉煤氣灶，甚至起到調節煤氣灶火力大小的作用。

實施列2

在實施列1的基礎上，在轉動套3內粘貼一層橡膠，有利于轉動套套緊煤氣灶旋鈕，便于轉動煤氣灶旋鈕。
