本發明涉及廚房電器，尤其涉及一種集成灶。

背景技術：

1、集成化是未來烹飪設備的發展方向，集成灶是一種集燃氣灶、消毒柜、儲藏柜、蒸烤一體機和烤箱等多種功能于一體的廚房電器，行業里亦稱作環保灶或集成環保灶，其具有節省空間、抽油煙效果好和節能低耗環保等優點。蒸烤箱烹飪時產生水蒸氣，為了解決氣體排放問題，如何將氣體有效地排出是亟待解決的技術問題。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種集成灶，所述集成灶的排氣結構可以有效地將氣流排出，達到有效散熱的目的。

2、本發明還提出一種集成灶，包括：

3、灶具，所述灶具上設有安裝口；

4、烹飪器具，所述烹飪器具設于所述灶具的下方，所述烹飪器具上設有排氣口；

5、排氣組件，所述排氣組件嵌設于所述灶具上，所述排氣組件內設有相互連通的第一排氣腔和第二排氣腔，所述第一排氣腔與所述安裝口連通；

6、排氣管，所述排氣管的一端與所述排氣口連接且連通，所述排氣管的另一端與所述第一排氣腔連通；

7、風驅動部件，所述風驅動部件用于驅動所述第二排氣腔內氣流流向所述第一排氣腔。

8、根據本發明實施例的集成灶，通過在排氣組件內設置相互連通的第一排氣腔和第二排氣腔，風驅動部件啟動后，可以驅動第二排氣腔內的氣流流向第一排氣腔，同時氣流可以裹挾著第一排氣腔內的氣流流向安裝口，從而可以將烹飪器具內的氣流快速排放到灶具外面，改善水蒸氣的排放，降低灶具以及烹飪器具的溫升，提升產品可靠性。

9、根據本發明提供的集成灶，所述排氣組件包括：

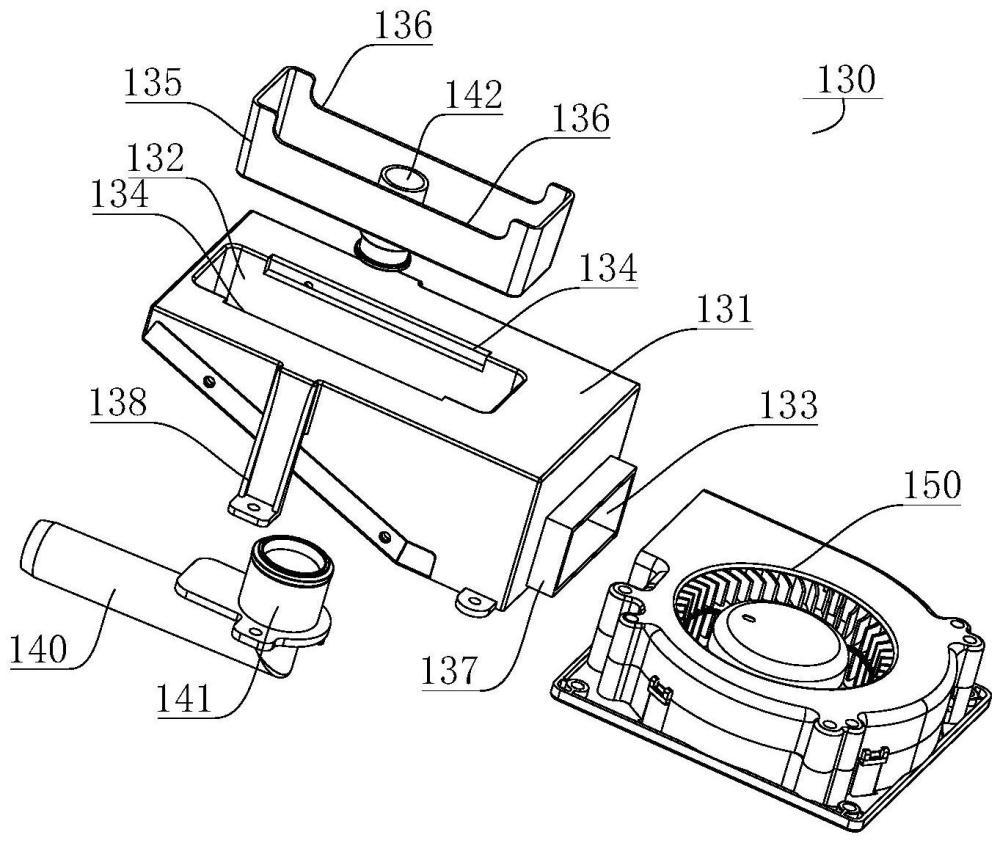

10、殼體，所述殼體與所述灶具固定連接，所述殼體的部分結構朝向所述殼體內部凹陷形成沉槽，所述沉槽內部空間為所述第一排氣腔，所述殼體內且位于所述沉槽外的空間為所述第二排氣腔，所述沉槽的開口朝向所述安裝口，

11、所述殼體上設有進風口和連通口，所述進風口與所述風驅動部件連接且連通，所述排氣管穿設于所述沉槽的內壁，以使所述排氣管與所述第一排氣腔連通，所述第二排氣腔通過所述連通口與所述第一排氣腔連通；

12、接水盒，所述接水盒設于所述沉槽內，且所述接水盒朝向所述安裝口敞開。

13、根據本發明提供的集成灶，所述排氣管穿設于所述沉槽的底壁上，所述接水盒上設有缺口，所述連通口設于所述沉槽的側壁上，且所述連通口與所述缺口相對。

14、根據本發明提供的集成灶，所述缺口為多個，多個所述缺口沿所述接水盒的敞開端的周向方向間隔分布。

15、根據本發明提供的集成灶，所述缺口呈長條形。

16、根據本發明提供的集成灶，所述沉槽位于所述殼體頂壁的中間位置，所述第二排氣腔為兩個，其中一個所述第二排氣腔位于所述沉槽的一側，另一個所述排氣腔位于所述沉槽的另一側。

17、根據本發明提供的集成灶，所述殼體上設有圍板，所述圍板環繞于所述進風口，所述圍板與所述風驅動部件的出風端插接。

18、根據本發明提供的集成灶，所述排氣管位于所述接水盒內的部分凸出于所述接水盒的內壁。

19、根據本發明提供的集成灶，所述排氣管的端部設有相互連接的第一接頭部和第二接頭部，所述第一接頭部與所述排氣管連接，第二接頭部與所述排氣組件連接，所述第一接頭部與所述第二接頭部可拆卸地連接，所述第一接頭部和所述第二接頭部中的至少一個為彎管轉接頭。

20、根據本發明提供的集成灶，所述排氣組件上設有安裝耳，所述安裝耳與所述灶具通過螺釘連接。

21、根據本發明提供的集成灶，所述風驅動部件為風機。

22、根據本發明提供的集成灶，所述灶具包括：

23、外殼，所述外殼內限定出安裝空間，所述烹飪器具位于所述安裝空間外，且所述烹飪器具與所述外殼連接，所述排氣組件設于所述安裝空間內；

24、面板，所述面板蓋設于所述外殼上，所述安裝口設于所述面板上；

25、灶頭，所述灶頭嵌設于所述面板上，所述安裝口與所述灶頭間隔開。

26、根據本發明提供的集成灶，所述灶具還包括裝飾蓋，所述裝飾蓋上設有透氣孔，所述裝飾蓋蓋設于所述安裝口處，所述透氣孔與所述第一排氣腔連通。

27、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種集成灶，其特征在于，包括：

2.根據權利要求1所述的集成灶，其特征在于，所述排氣組件包括：

3.根據權利要求2所述的集成灶，其特征在于，所述排氣管穿設于所述沉槽的底壁上，所述接水盒上設有缺口，所述連通口設于所述沉槽的側壁上，且所述連通口與所述缺口相對。

4.根據權利要求3所述的集成灶，其特征在于，所述缺口為多個，多個所述缺口沿所述接水盒的敞開端的周向方向間隔分布。

5.根據權利要求3所述的集成灶，其特征在于，所述缺口呈長條形。

6.根據權利要求2所述的集成灶，其特征在于，所述沉槽位于所述殼體頂壁的中間位置，所述第二排氣腔為兩個，其中一個所述第二排氣腔位于所述沉槽的一側，另一個所述排氣腔位于所述沉槽的另一側。

7.根據權利要求6所述的集成灶，其特征在于，所述殼體上設有圍板，所述圍板環繞于所述進風口，所述圍板與所述風驅動部件的出風端插接。

8.根據權利要求2-7中任一項所述的集成灶，其特征在于，所述排氣管位于所述接水盒內的部分凸出于所述接水盒的內壁。

9.根據權利要求1-7中任一項所述的集成灶，其特征在于，所述排氣管的端部設有相互連接的第一接頭部和第二接頭部，所述第一接頭部與所述排氣管連接，第二接頭部與所述排氣組件連接，所述第一接頭部與所述第二接頭部可拆卸地連接，所述第一接頭部和所述第二接頭部中的至少一個為彎管轉接頭。

10.根據權利要求1-7中任一項所述的集成灶，其特征在于，所述排氣組件上設有安裝耳，所述安裝耳與所述灶具通過螺釘連接。

11.根據權利要求1-7中任一項所述的集成灶，其特征在于，所述風驅動部件為風機。

12.根據權利要求1-7中任一項所述的集成灶，其特征在于，所述灶具包括：

13.根據權利要求12所述的集成灶，其特征在于，所述灶具還包括裝飾蓋，所述裝飾蓋上設有透氣孔，所述裝飾蓋蓋設于所述安裝口處，所述透氣孔與所述第一排氣腔連通。

技術總結
本發明涉及廚房電器技術領域，尤其涉及一種集成灶。集成灶包括灶具、烹飪器具、排氣組件、排氣管和風驅動部件。排氣組件嵌設于灶具上，排氣組件內設有相互連通的第一排氣腔和第二排氣腔，第一排氣腔與安裝口連通，排氣管的一端與排氣口連接且連通，排氣管的另一端與第一排氣腔連通，風驅動部件用于驅動第二排氣腔內氣流流向第一排氣腔。根據本發明的集成灶，通過在排氣組件內設置相互連通的第一排氣腔和第二排氣腔，風驅動部件可驅動第二排氣腔內的氣流流向第一排氣腔，同時氣流可以裹挾著第一排氣腔內的氣流流向安裝口，從而可以將烹飪器具內的氣流快速排放到灶具外面，改善水蒸氣的排放，降低灶具以及烹飪器具的溫升。

技術研發人員：高強,張炳衛
受保護的技術使用者：蕪湖美的智能廚電制造有限公司
技術研發日：
技術公布日：2025/4/28
