本技術涉及太陽能熱水器，具體為一種太陽能熱水器的自動上水裝置。

背景技術：

1、太陽能熱水器是將太陽光能轉化為熱能的加熱裝置，將水從低溫加熱到高溫，以滿足人們在生活、生產中的熱水使用，太陽能熱水器自動上水裝置通過傳感器檢測水溫和水位，由控制器控制電磁閥和泵自動上水，現有技術中，自動上水裝置內部所安裝的傳感器表面容易結垢，從而使得檢測精度不夠理想。

2、例如專利公開號cn207780614u，具體為一種太陽能熱水器和水塔的自動上水裝置，一種太陽能熱水器和水塔的自動上水裝置，包括水泵、第一上水管、水塔、第二上水管、plc控制器、接觸器、電源、第一紅外感應裝置、第二紅外感應裝置、第一溫度傳感器、第二溫度傳感器和光傳感器；所述水塔上設置有第一紅外感應裝置和第一溫度傳感器；第二紅外感應裝置、光傳感器以及第二溫度傳感器設置于太陽能熱水器上；第一上水管上設置有水泵，水泵與接觸器電性連接；第一上水管的頂端與水塔的進水口連接；第二上水管上設置有電磁閥，該裝置能自動對水塔和太陽能熱水器上水，實用性強；該裝置在光照強度弱時分段式上水，縮短了熱水器燒水時間，且在低溫天氣時防止水塔中水結冰，就存在這種自動上水裝置內部所安裝的傳感器表面容易結垢，從而使得檢測精度不夠理想的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種太陽能熱水器的自動上水裝置，解決了自動上水裝置內部所安裝的傳感器表面容易結垢，從而使得檢測精度不夠理想的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種太陽能熱水器的自動上水裝置，包括水箱，所述水箱上設有進水管和出水管，所述水箱內部安裝有傳感器，所述傳感器外側設有表面清潔機構，所述傳感器與水箱之間設有密封安裝機構；

3、所述表面清潔機構包括升降座，所述升降座上固定連接有螺母座和導向座，所述螺母座內部螺紋連接有往復絲桿，所述往復絲桿頂端固定連接有驅動電機，所述升降座內部轉動連接有旋轉座，所述旋轉座底部固定連接有多個清潔刷條，所述旋轉座外側表面固定連接有從動齒環，所述從動齒環一側設有主動齒輪，所述主動齒輪端部固定連接有第一錐齒輪，所述第一錐齒輪一側設有第二錐齒輪，所述第二錐齒輪端部固定連接有驅動齒輪，所述驅動齒輪一側設有導向齒軌。

4、優選的，所述往復絲桿與水箱內壁轉動連接，且所述驅動電機固定安裝在水箱外側。

5、優選的，所述升降座通過螺母座與往復絲桿螺紋連接，所述升降座通過導向座與導向齒軌滑動連接。

6、優選的，所述導向齒軌兩端均與水箱內壁固定連接，所述導向齒軌與驅動齒輪相嚙合。

7、優選的，所述驅動齒輪與導向座內壁轉動連接，所述導向座與升降座內部相連通。

8、優選的，所述第一錐齒輪與第二錐齒輪相嚙合，所述驅動齒輪通過第一錐齒輪和第二錐齒輪與主動齒輪傳動連接。

9、優選的，所述密封安裝機構包括第一安裝座和第二安裝座，所述第一安裝座固定安裝在水箱上，所述第二安裝座與傳感器固定連接。

10、優選的，所述第二安裝座上固定連接有螺紋塊，所述第一安裝座內部開設有螺紋孔，所述第二安裝座上設有第一密封圈和第二密封圈。

11、有益效果

12、本實用新型提供了一種太陽能熱水器的自動上水裝置。與現有技術相比具備以下有益效果：

13、1、該太陽能熱水器的自動上水裝置，通過驅動電機帶動升降座移動，升降座移動使得驅動齒輪沿著導向齒軌進行滾動，驅動齒輪滾動帶動多個清潔刷條轉動，使得旋轉狀態下的多個清潔刷條能夠隨著升降座進行升降移動，對傳感器表面進行有效清潔，防止產生水垢，有效提高檢測精度。

14、2、該太陽能熱水器的自動上水裝置，通過螺紋塊和螺紋孔將第一安裝座和第二安裝座快速安裝在一起，方便進行安裝，并且利用第一密封圈和第二密封圈形成雙重密封，從而能夠有效提高密封效果，防止發生漏水。

技術特征：

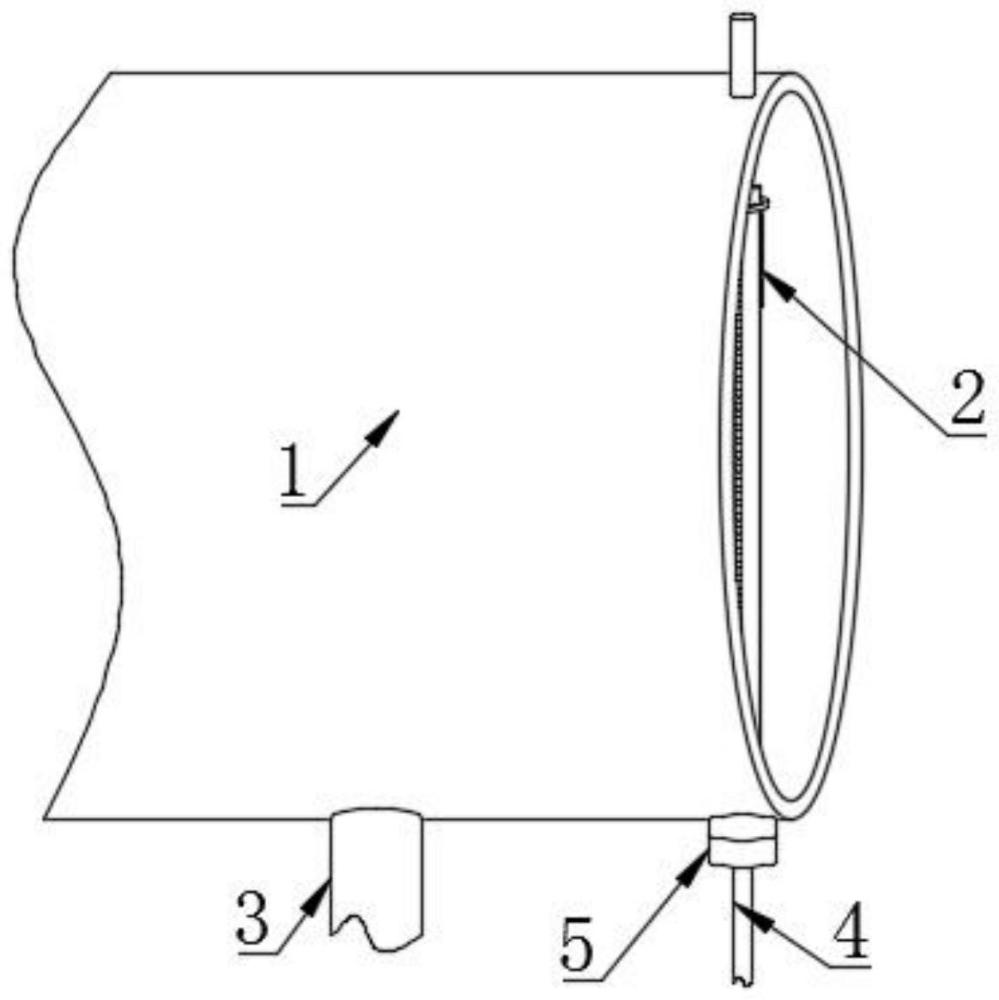

1.一種太陽能熱水器的自動上水裝置，包括水箱(1)，其特征在于：所述水箱(1)上設有進水管(3)和出水管，所述水箱(1)內部安裝有傳感器(4)，所述傳感器(4)外側設有表面清潔機構(2)，所述傳感器(4)與水箱(1)之間設有密封安裝機構(5)；

2.根據權利要求1所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述往復絲桿(204)與水箱(1)內壁轉動連接，且所述驅動電機(205)固定安裝在水箱(1)外側。

3.根據權利要求1所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述升降座(201)通過螺母座(202)與往復絲桿(204)螺紋連接，所述升降座(201)通過導向座(203)與導向齒軌(212)滑動連接。

4.根據權利要求1所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述導向齒軌(212)兩端均與水箱(1)內壁固定連接，所述導向齒軌(212)與驅動齒輪(211)相嚙合。

5.根據權利要求1所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述驅動齒輪(211)與導向座(203)內壁轉動連接，所述導向座(203)與升降座(201)內部相連通。

6.根據權利要求1所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述第一錐齒輪(210)與第二錐齒輪(213)相嚙合，所述驅動齒輪(211)通過第一錐齒輪(210)和第二錐齒輪(213)與主動齒輪(209)傳動連接。

7.根據權利要求1所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述密封安裝機構(5)包括第一安裝座(501)和第二安裝座(502)，所述第一安裝座(501)固定安裝在水箱(1)上，所述第二安裝座(502)與傳感器(4)固定連接。

8.根據權利要求7所述的一種太陽能熱水器的自動上水裝置，其特征在于：所述第二安裝座(502)上固定連接有螺紋塊(503)，所述第一安裝座(501)內部開設有螺紋孔，所述第二安裝座(502)上設有第一密封圈(504)和第二密封圈(505)。

技術總結
本技術公開了一種太陽能熱水器的自動上水裝置，本技術涉及太陽能熱水器技術領域，包括水箱，所述水箱上設有進水管和出水管，所述水箱內部安裝有傳感器，所述傳感器外側設有表面清潔機構，所述傳感器與水箱之間設有密封安裝機構，所述表面清潔機構包括升降座，所述升降座上固定連接有螺母座和導向座，所述螺母座內部螺紋連接有往復絲桿。該太陽能熱水器的自動上水裝置，通過驅動電機帶動升降座移動，升降座移動使得驅動齒輪沿著導向齒軌進行滾動，驅動齒輪滾動帶動多個清潔刷條轉動，使得旋轉狀態下的多個清潔刷條能夠隨著升降座進行升降移動，對傳感器表面進行有效清潔，防止產生水垢，有效提高檢測精度。

技術研發人員：辜有觀
受保護的技術使用者：海南光譜節能環保科技有限公司
技術研發日：20240301
技術公布日：2025/4/28
