本技術涉及燒結煙氣循環，特別涉及用于燒結煙氣循環臺車的可移動燒結煙氣循環臺車密封罩。

背景技術：

1、在燒結煙氣循環技術使用過程中，需在臺車上方布置密封煙罩，這樣帶來了當臺車檢修時，需將臺車煙罩拆卸吊裝才能進行臺車檢修的麻煩。

2、具體的，在現有技術中多為固定式煙罩，即將煙罩固定在臺車外部的支架上，傳統技術煙罩不可移動，循環煙氣罩體上設置有保溫材料層，起重量也比較重，因此拆卸過程既復雜又費時費力，給檢修工作帶來很大的不便，并且，臺車檢修時，需將臺車煙罩的連接螺栓打開，把密封煙罩拆卸下來，吊裝至燒結平臺，這樣帶來的麻煩是即使臺車出現小的問題，也需要來回拆裝煙罩，而且煙罩表面溫度較高，需等煙罩溫度降下來，才能施工，浪費了大量檢修時間。再就是煙氣循環技術中心使用的密封煙罩需做保溫，保溫形式一般有保溫面板+保溫棉的外保溫形式，密封煙罩內表面噴涂保溫澆注料的內保溫形式。無論是哪種保溫形式，在吊裝密封煙罩時都會給煙罩保溫帶來不同程度的損壞。

3、因此，亟需一種能夠解決臺車煙罩檢修，反復吊裝煙罩的問題，能夠縮短檢修時間，也可以保護煙罩保溫功能的可移動燒結煙氣循環臺車密封罩。

技術實現思路

1、鑒于上述問題，本實用新型的目的是提供一種可移動燒結煙氣循環臺車密封罩，以解決煙罩不可移動，循環煙氣罩體上設置有保溫材料層，起重量也比較重，因此拆卸過程既復雜又費時費力，給檢修工作帶來很大的不便，并且密封煙罩內表面噴涂保溫澆注料的內保溫形式，無論是哪種保溫形式，在吊裝密封煙罩時都會給煙罩保溫帶來不同程度的損壞的問題。

2、本實用新型提供的一種可移動燒結煙氣循環臺車密封罩，包括：

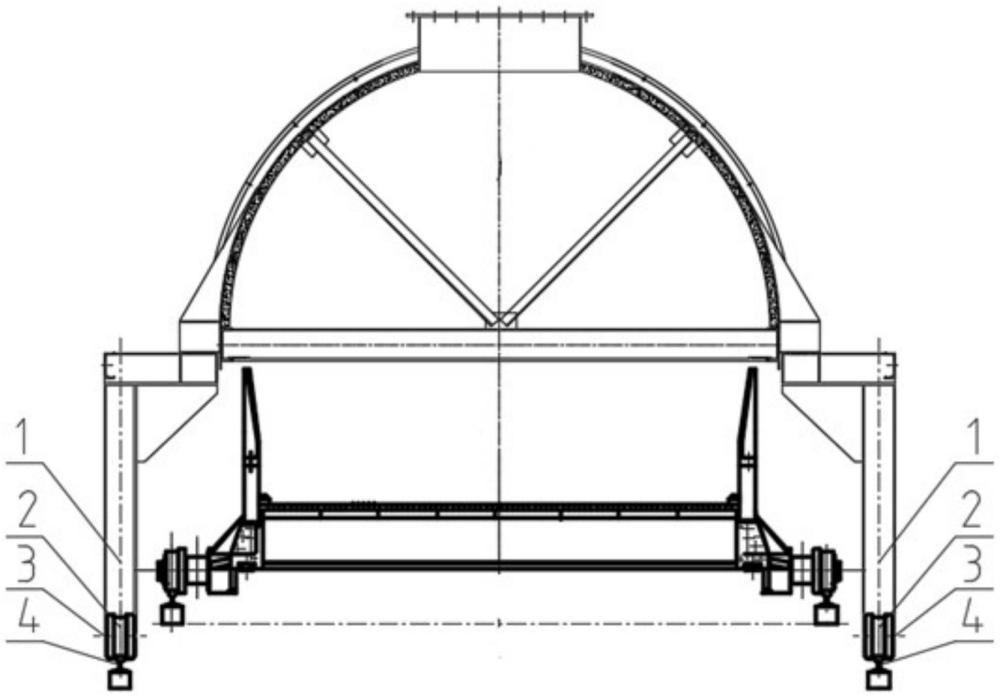

3、設置在燒結煙氣循環臺車兩側的固定軌道和設置在燒結煙氣循環臺車上方、且可對所述燒結煙氣循環臺車全覆蓋的密封煙罩；其中，

4、所述密封煙罩包括罩體和設置在所述罩體的底部邊沿的支撐橫梁；

5、在所述支撐橫梁下方設置有煙罩立柱；

6、在所述煙罩立柱的底面設置有可移動滾輪；

7、所述可移動滾輪與所述固定軌道相配合。

8、優選地，包括四個煙罩立柱；且，

9、所述四個煙罩立柱分別設置在所述密封煙罩的橫切面的外接矩形的四個頂點上。

10、優選地，所述可移動滾輪通過軸承可轉動固定在所述煙罩立柱的底面。

11、優選地，所述軸承為圓錐型軸承或深溝球軸承。

12、優選地，所述軸承的兩端固定在所述煙罩立柱上；

13、所述軸承的外側過盈安裝在所述可移動滾輪上。

14、優選地，與所述四個煙罩立柱相對應的可移動滾輪為相同大小。

15、優選地，所述可移動滾輪的直徑為20厘米、25厘米、28厘米或30厘米。

16、優選地，所述固定軌道安裝在所述燒結煙氣循環臺車的生根梁上。

17、優選地，所述固定軌道每段為1-1.5米。

18、優選地，所述固定軌道為鋼軌。

19、從上面的技術方案可知，本實用新型提供的可移動燒結煙氣循環臺車密封罩，包括設置在燒結煙氣循環臺車兩側的固定軌道和設置在燒結煙氣循環臺車上方、且可對燒結煙氣循環臺車全覆蓋的密封煙罩；密封煙罩包括罩體和設置在罩體的底部邊沿的支撐橫梁；在支撐橫梁下方設置有煙罩立柱；在煙罩立柱的底面設置有可移動滾輪；該可移動滾輪與該固定軌道相配合，從而可以輕易的推動該密封煙罩，使可移動滾輪帶動密封煙罩移動，從而當對煙氣循環臺車進行檢修時，避免吊裝密封煙罩，從而減少檢修工作量，并且間接防止因吊裝導致破壞密封煙罩的保溫層，保護密封煙罩的結構，延長密封煙罩的使用期限。

技術特征：

1.一種可移動燒結煙氣循環臺車密封罩，其特征在于，包括：

2.如權利要求1所述的可移動燒結煙氣循環臺車密封罩，其特征在于，

3.如權利要求2所述的可移動燒結煙氣循環臺車密封罩，其特征在于，

4.如權利要求3所述的可移動燒結煙氣循環臺車密封罩，其特征在于，

5.如權利要求4所述的可移動燒結煙氣循環臺車密封罩，其特征在于，

6.如權利要求5所述的可移動燒結煙氣循環臺車密封罩，其特征在于，

技術總結
本技術提供一種可移動燒結煙氣循環臺車密封罩，包括設置在燒結煙氣循環臺車兩側的固定軌道和設置在燒結煙氣循環臺車上方、且可對燒結煙氣循環臺車全覆蓋的密封煙罩；密封煙罩包括罩體和設置在罩體的底部邊沿的支撐橫梁；在支撐橫梁下方設置有煙罩立柱；在煙罩立柱的底面設置有可移動滾輪；該可移動滾輪與該固定軌道相配合，從而當對煙氣循環臺車進行檢修時，避免吊裝密封煙罩，減少檢修工作量，節約檢修時間，并且間接防止因吊裝導致破壞密封煙罩的保溫層，保護密封煙罩的結構，延長密封煙罩的使用期限；并且不需要添加額外外驅力，工作人員可簡單的將煙罩整體沿固定軌道移動，減少不必要的驅動設備設施，且結構簡單，節約投資。

技術研發人員：馬躍,果乃濤,楊鵬翔,劉江,馬賽,李曉雨,王慧霞,陳玉海,周志強,楊飛
受保護的技術使用者：北京中冶設備研究設計總院有限公司
技術研發日：20231227
技術公布日：2025/4/28
