本技術涉及廚房電器，特別涉及一種吸油煙機。

背景技術：

1、相關技術中，吸油煙機設有能打開和關閉進煙口的開合面板，開合面板通過驅動機構進行驅動，驅動機構連接有導線，這些導線在開合面板打開和關閉的過程中容易發生拉扯或干涉的情況，而導致這些導線有斷裂風險。

技術實現思路

1、本實用新型的主要目的是提出一種吸油煙機，旨在降低吸油煙機導線的斷裂風險。

2、為實現上述目的，本實用新型提出的吸油煙機包括設有進煙口的外殼、驅動機構、及在所述驅動機構的驅動下打開和關閉所述進煙口的攏煙板，所述驅動機構包括：

3、驅動器，所述驅動器安裝在所述外殼內，并連接有導線；

4、驅動臂，所述驅動臂的第一端與所述驅動器的輸出軸連接，以在所述驅動器的驅動下轉動，所述驅動臂的第二端與所述攏煙板連接；以及

5、裝線結構，設于所述驅動臂，所述導線設于所述裝線結構。

6、可選地，所述裝線結構包括沿所述驅動臂延伸的線盒，所述導線穿設于所述線盒。

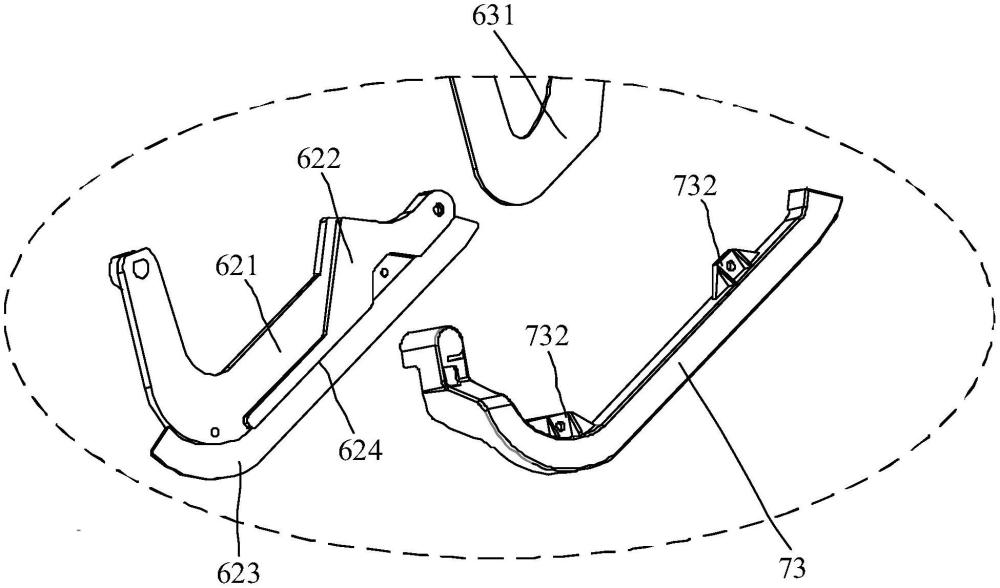

7、可選地，所述驅動臂包括臂本體、及連接于所述臂本體下側的安裝部，所述線盒設有朝一側開口的線槽，所述安裝部蓋合所述線槽的槽口，所述導線穿設于所述線槽。

8、可選地，所述安裝部的厚度薄于所述臂本體的厚度，以在所述臂本體與所述安裝部之間形成定位臺階，所述線盒抵接定位于所述定位臺階。

9、可選地，所述線盒與所述驅動臂可拆卸連接。

10、可選地，所述線盒設有連接凸耳，所述連接凸耳與所述驅動臂之間通過緊固件連接。

11、可選地，所述連接凸耳沿所述線盒的延伸方向間隔地設有多個。

12、可選地，所述吸油煙機還包括控制面板和安裝蓋板，所述控制面板安裝于所述攏煙板的背面，所述安裝蓋板蓋設于所述控制面板，所述導線還與所述控制面板連接。

13、可選地，所述安裝蓋板設有供所述導線穿設的過線口，所述線盒延伸至所述過線口，并覆蓋所述過線口。

14、可選地，所述過線口的邊緣設有抵接翻邊，所述抵接翻邊與所述線盒相抵接。

15、本實用新型的技術方案中，用于驅動攏煙板的驅動機構的驅動器連接有導線，驅動機構的驅動臂上設有裝線結構，所述導線設于所述裝線結構，通過所述裝線結構來固定所述導線，能防止所述導線在所述攏煙板打開和關閉的過程中發生拉扯或干涉的情況，降低所述導線斷裂的風險，提高產品的使用壽命。

技術特征：

1.一種吸油煙機，其特征在于，包括設有進煙口的外殼、驅動機構、及在所述驅動機構的驅動下打開和關閉所述進煙口的攏煙板，所述驅動機構包括：

2.如權利要求1所述的吸油煙機，其特征在于，所述裝線結構包括沿所述驅動臂延伸的線盒，所述導線穿設于所述線盒。

3.如權利要求2所述的吸油煙機，其特征在于，所述驅動臂包括臂本體、及連接于所述臂本體下側的安裝部，所述線盒設有朝一側開口的線槽，所述安裝部蓋合所述線槽的槽口，所述導線穿設于所述線槽。

4.如權利要求3所述的吸油煙機，其特征在于，所述安裝部的厚度薄于所述臂本體的厚度，以在所述臂本體與所述安裝部之間形成定位臺階，所述線盒抵接定位于所述定位臺階。

5.如權利要求2所述的吸油煙機，其特征在于，所述線盒與所述驅動臂可拆卸連接。

6.如權利要求5所述的吸油煙機，其特征在于，所述線盒設有連接凸耳，所述連接凸耳與所述驅動臂之間通過緊固件連接。

7.如權利要求6所述的吸油煙機，其特征在于，所述連接凸耳沿所述線盒的延伸方向間隔地設有多個。

8.如權利要求2所述的吸油煙機，其特征在于，所述吸油煙機還包括控制面板和安裝蓋板，所述控制面板安裝于所述攏煙板的背面，所述安裝蓋板蓋設于所述控制面板，所述導線還與所述控制面板連接。

9.如權利要求8所述的吸油煙機，其特征在于，所述安裝蓋板設有供所述導線穿設的過線口，所述線盒延伸至所述過線口，并覆蓋所述過線口。

10.如權利要求9所述的吸油煙機，其特征在于，所述過線口的邊緣設有抵接翻邊，所述抵接翻邊與所述線盒相抵接。

技術總結
本技術公開一種吸油煙機，包括設有進煙口的外殼、驅動機構、及在所述驅動機構的驅動下打開和關閉所述進煙口的攏煙板，所述驅動機構包括：驅動器，所述驅動器安裝在所述外殼內，并連接有導線；驅動臂，所述驅動臂的第一端與所述驅動器的輸出軸連接，以在所述驅動器的驅動下轉動，所述驅動臂的第二端與所述攏煙板連接；以及裝線結構，設于所述驅動臂，所述導線設于所述裝線結構。本技術的技術方案能降低吸油煙機導線的斷裂風險。

技術研發人員：何任榮,朱世平,陳湛湛,蔣斌,陳高輝
受保護的技術使用者：邯鄲美的智能廚電制造有限公司
技術研發日：20240703
技術公布日：2025/4/24
