本技術涉及植物提取物生產，具體涉及一種植物提取物生產用干燥裝置。

背景技術：

1、天然植物提取物是以植物為原料，經過物理化學提取分離過程，定向獲得和濃集植物中的某一種或多種有效成分，而不改變其有效成分結構而形成的產品。在天然植物提取物的加工過程中，通常需要對提取液進行干燥處理，干燥成粉狀或顆粒狀制品，因此我們提供一種植物提取物生產用干燥裝置。

2、現有的植物提取物干燥裝置在使用時，因?yàn)樘烊惶崛∥锏某煞种泻卸嗵堑葞в幸欢ば缘某煞郑瑥亩沟锰崛∥锶菀尊そY(jié)在干燥筒的內壁上，造成物料浪費，同時黏結的提取物也會因局部溫度過高而產生軟化、熔融甚至焦化的現象，且黏結的提取物不容易清洗，進而影響后續工作的問題。

技術實現思路

1、本實用新型的目的在于提供一種植物提取物生產用干燥裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種植物提取物生產用干燥裝置，包括干燥裝置本體，適用于植物提取物生產干燥使用，所述干燥裝置本體包括有干燥罐，所述干燥罐的頂部固定連接有進料口，所述干燥罐的底端兩側上均焊接有支撐腿。

4、所述進料口的內部設置有過濾單元，所述干燥罐的內部攪拌單元。

5、本實用新型技術方案的進一步改進在于：所述攪拌單元包括有設置在干燥罐頂部位于進料口兩側上的加熱器，所述干燥罐的底部輸出端上固定安裝有出料口，所述干燥罐的左側外表面上設置有驅動電機，加熱器啟動產生熱量輸送在干燥罐的內部便于對提取物進行干燥處理。

6、本實用新型技術方案的進一步改進在于：所述驅動電機的輸出端上固定安裝有轉動齒輪，所述轉動齒輪的里側上固定安裝有驅動桿，所述驅動桿的另一端貫穿在干燥罐的左側且延伸轉動安裝在干燥罐的右側內壁上，驅動電機的輸出端能夠帶動攪拌組件進行勻速轉動。

7、本實用新型技術方案的進一步改進在于：所述驅動桿的外表面上固定套接有轉動軸，所述轉動軸的外表面上固定安裝有攪拌桿，所述干燥罐的左側上設置有旋轉環，所述旋轉環的內壁上固定連接有齒牙，攪拌桿旋轉在提取物之間，提高干燥均勻性的作用。

8、本實用新型技術方案的進一步改進在于：所述齒牙嚙合連接在轉動齒輪的外表面上，所述旋轉環的里側上固定安裝有刮料板，所述刮料板貼合連接在干燥罐的內壁上，刮料板便于沾附在干燥罐內壁上的提取物進行刮除處理。

9、本實用新型技術方案的進一步改進在于：所述過濾單元包括有設置在進料口內壁底端上的過濾網板，所述進料口的右側內壁上固定安裝有限位橫桿，所述進料口的左側上設置有傳動電機，所述傳動電機的輸出端上固定安裝有傳動絲桿，所述傳動絲桿的外表面上活動套接有移動橫板，限位橫桿便于對前后移動的移動橫板進行位置上的限定。

10、本實用新型技術方案的進一步改進在于：所述移動橫板的另一端滑動套接在限位橫桿的外表面上，所述移動橫板的底端上固定安裝有制動板，所述制動板的底端貼合連接在過濾網板的頂部外表面上，過濾網板能夠?qū)μ崛∥镞M(jìn)行過濾處理。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、1、本實用新型提供一種植物提取物生產用干燥裝置，通過設置加熱器的啟動產生熱量，熱量輸送在干燥罐的內部，對提取物進行干燥處理，使得提取物逐漸固化，設置驅動電機帶動轉動齒輪促使驅動桿進行勻速轉動，進而使得轉動軸帶動攪拌桿旋轉在提取物之間，進而加強干燥均勻性的效果。

13、2、本實用新型提供一種植物提取物生產用干燥裝置，通過設置轉動齒輪帶動旋轉環促使刮料板貼合旋轉在干燥罐的內壁上，對其內壁上沾附的原液進行刮除處理，防止浪費，提高工作效率的效果。

14、3、本實用新型提供一種植物提取物生產用干燥裝置，通過設置過濾網板對提取物中含有的雜質進行過濾處理，過濾的同時配合傳動電機的輸出端帶動傳動絲桿進行勻速轉動，進而促使其外表面上移動橫板帶動制動板前后移動，利用制動板前后移動撥動提取物，加快過濾速率，防止網孔堵塞。

技術特征：

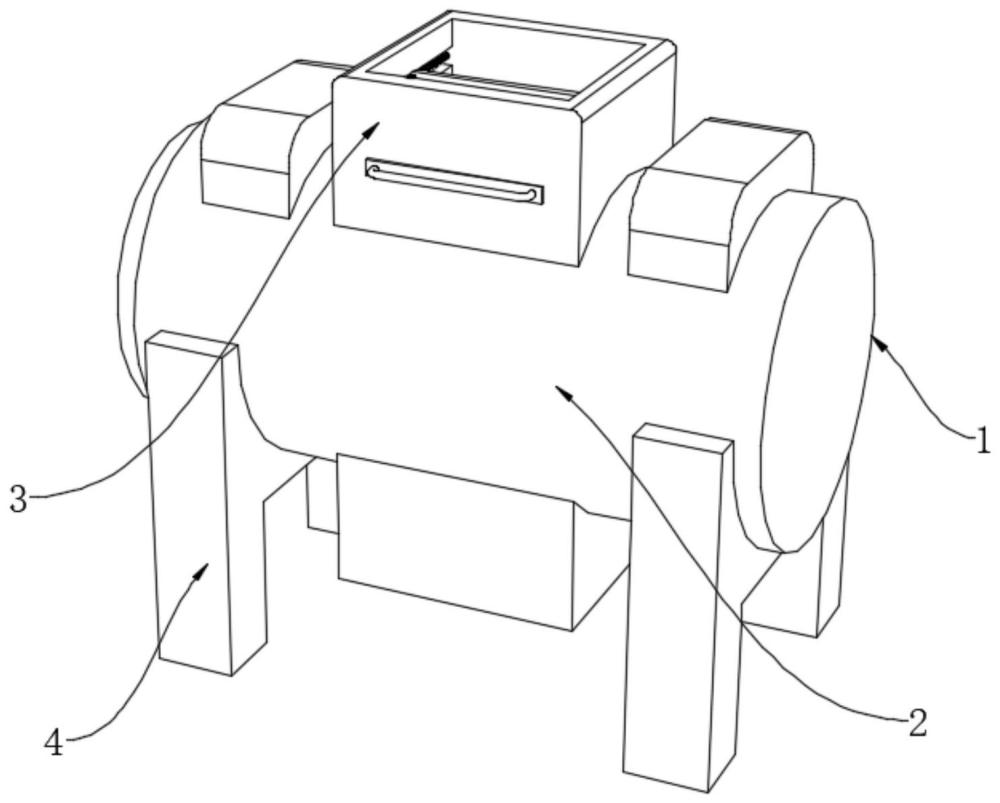

1.一種植物提取物生產用干燥裝置，包括干燥裝置本體（1），適用于植物提取物生產干燥使用，其特征在于：所述干燥裝置本體（1）包括有干燥罐（2），所述干燥罐（2）的頂部固定連接有進料口（3），所述干燥罐（2）的底端兩側上均焊接有支撐腿（4）；

2.根據權利要求1所述的一種植物提取物生產用干燥裝置，其特征在于：所述攪拌單元包括有設置在干燥罐（2）頂部位于進料口（3）兩側上的加熱器（22），所述干燥罐（2）的底部輸出端上固定安裝有出料口（21），所述干燥罐（2）的左側外表面上設置有驅動電機（23）。

3.根據權利要求2所述的一種植物提取物生產用干燥裝置，其特征在于：所述驅動電機（23）的輸出端上固定安裝有轉動齒輪（24），所述轉動齒輪（24）的里側上固定安裝有驅動桿（25），所述驅動桿（25）的另一端貫穿在干燥罐（2）的左側且延伸轉動安裝在干燥罐（2）的右側內壁上。

4.根據權利要求3所述的一種植物提取物生產用干燥裝置，其特征在于：所述驅動桿（25）的外表面上固定套接有轉動軸（26），所述轉動軸（26）的外表面上固定安裝有攪拌桿（27），所述干燥罐（2）的左側上設置有旋轉環（28），所述旋轉環（28）的內壁上固定連接有齒牙（29）。

5.根據權利要求4所述的一種植物提取物生產用干燥裝置，其特征在于：所述齒牙（29）嚙合連接在轉動齒輪（24）的外表面上，所述旋轉環（28）的里側上固定安裝有刮料板（210），所述刮料板（210）貼合連接在干燥罐（2）的內壁上。

技術總結
本技術公開了一種植物提取物生產用干燥裝置，涉及植物提取物生產技術領域，包括干燥裝置本體，適用于植物提取物生產干燥使用，所述干燥裝置本體包括有干燥罐，所述干燥罐的頂部固定連接有進料口，所述干燥罐的底端兩側上均焊接有支撐腿，所述進料口的內部設置有過濾單元，所述干燥罐的內部攪拌單元，所述攪拌單元包括有設置在干燥罐頂部位于進料口兩側上的加熱器。本技術通過設置加熱器的啟動產生熱量，熱量輸送在干燥罐的內部，對提取物進行干燥處理，使得提取物逐漸固化，設置驅動電機帶動轉動齒輪促使驅動桿進行勻速轉動，進而使得轉動軸帶動攪拌桿旋轉在提取物之間，進而加強干燥均勻性的效果。

技術研發人員：侯朋波,王飛艷
受保護的技術使用者：西安仕林生物科技有限公司
技術研發日：20240322
技術公布日：2025/4/28
