本申請涉及廚房用具，特別涉及一種鍋架和應用該鍋架的灶具。

背景技術：

1、灶具的鍋架用于對鍋具進行支撐，并且能夠保證二次空氣能夠穿過鍋支架以流向灶具的燃燒器從而保證燃燒效率。然而，在相關技術中，燃燒器的燃燒效率較低，導致燃燒器能耗過大。

技術實現思路

1、本申請實施例提供一種鍋架和灶具，能夠實現有效實現提升灶具的燃燒器的燃燒效率。

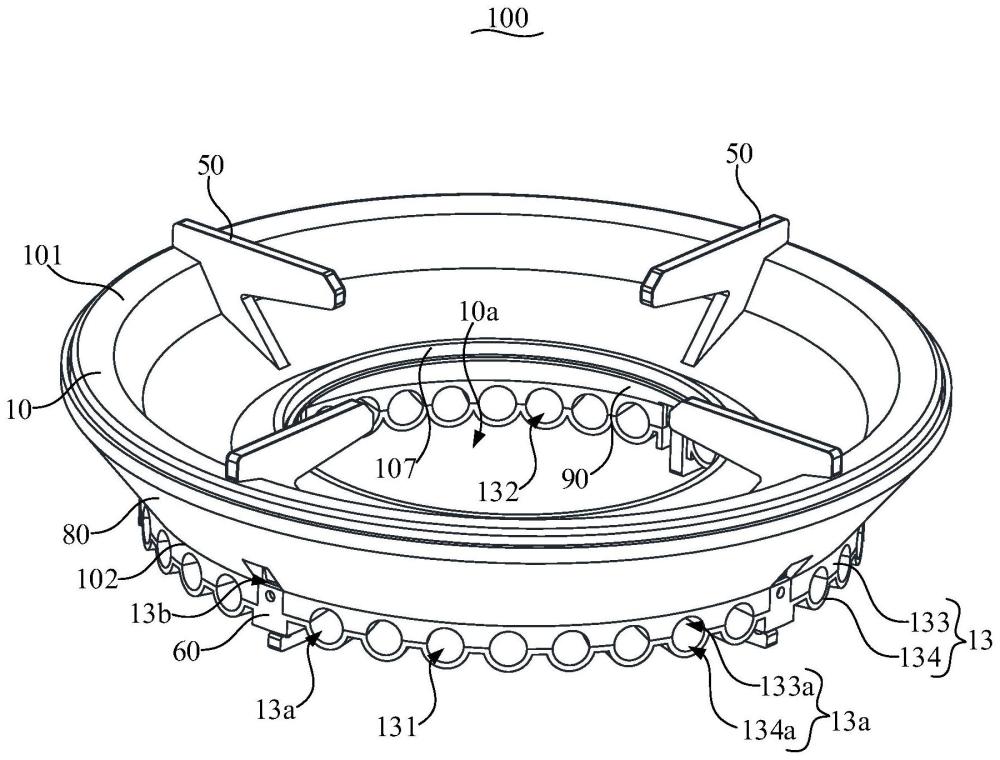

2、第一方面，本申請實施例提供了一種鍋架，該鍋架包括：

3、鍋架主體，呈環狀設置，且內側圍設出燃燒腔；和

4、挖孔換熱器，設置于所述鍋架主體的底部，并具有多個沿所述鍋架主體的周向間隔設置的換熱孔道，二次空氣能夠與所述換熱孔道的壁面進行熱交換后流入所述燃燒腔。

5、在其中一些實施例中，所述挖孔換熱器與所述鍋架主體的連接方式包括焊接、鉚接、螺紋連接、卡接以及過盈配合以上至少一種。

6、在其中一些實施例中，所述挖孔換熱器包括：

7、第一換熱部，設置于所述鍋架主體的底部；和

8、第二換熱部，與第一換熱部分體設置，所述第二換熱部連接于所述第一換熱部背離所述第二換熱部的一側，并與所述第一換熱部配合構成所述換熱孔道。

9、在其中一些實施例中，所述第一換熱部呈環狀設置且朝向所述第二換熱部的表面具有多個第一挖孔；所述第二換熱部呈環狀設置且朝向所述第一換熱部的表面具有多個第二挖孔，所述第一換熱部與所述第二換熱部連接后，所述第一挖孔與所述第二挖孔一一對應連通，以形成所述換熱通道。

10、在其中一些實施例中，所述鍋架主體具有背離所述燃燒腔設置的外側面；

11、所述鍋架還包括外隔熱部，所述外隔熱部連接于所述鍋架主體，且與所述第一換熱部的外側連接，其中，所述外隔熱部包裹所述外側面設置。

12、在其中一些實施例中，所述外隔熱部的外邊緣和所述鍋架主體的頂部的二者之一設置有第一卡邊，二者之另一設置有與所述第一卡邊卡接配合的第一卡槽。

13、在其中一些實施例中，所述外隔熱部與所述第一換熱部為一體成型構件。

14、在其中一些實施例中，所述鍋架主體包括擋流圈，所述擋流圈具有朝向所述燃燒腔的內側面；所述鍋架還包括：

15、內隔熱部，與所述第一換熱部的內側連接，且所述內隔熱部與所述擋流圈的所述內側面相對設置。

16、在其中一些實施例中，所述內隔熱部的內邊緣和所述擋流圈的內邊緣的二者之一設置有第二卡邊，二者之另一設置有與所述第二卡邊卡接配合的第二卡槽。

17、在其中一些實施例中，所述內隔熱部與所述第一換熱部為一體成型構件，或者，所述內隔熱部、所述第一換熱部以及所述外隔熱部三者為一體成型構件。

18、在其中一些實施例中，所述鍋架還包括與所述鍋架主體固定連接的多個支撐腿；

19、所述挖孔換熱器還包括連接部，所述連接部與所述第二換熱部連接，且開設有第一連接孔，所述支撐腿上開設有第二連接孔；

20、所述鍋架還包括緊固件，所述緊固件依次穿設于所述第一連接孔和所述第二連接孔，以使所述挖孔換熱器固定連接于所述支撐腿。

21、在其中一些實施例中，沿所述鍋架的高度方向進行投影，所述換熱孔道在所述鍋架主體上的投影位于所述鍋架主體的底部之內。

22、在其中一些實施例中，所述鍋架主體具有朝向所述燃燒腔的內側面；

23、各個所述換熱孔道由外而內向所述燃燒腔延伸，其中，各個所述換熱孔道由外而內向所述燃燒腔延伸的末端延伸至所述內側面與所述鍋架主體的底部的連接處，或者，各個所述換熱孔道由外而內向所述燃燒腔延伸的末端超出所述內側面，以部分伸入所述燃燒腔。

24、在其中一些實施例中，所述鍋架主體還具有背離所述燃燒腔的外側面；

25、各個所述換熱孔道由外而內向所述燃燒腔延伸，其中，所述換熱孔道由外而內向所述燃燒腔延伸的首端未超過所述外側面。

26、在其中一些實施例中，各個所述換熱孔道沿所述鍋架主體的徑向進行延伸，或者，各個所述換熱孔道沿與所述鍋架主體的徑向呈夾角的方向進行延伸。

27、在其中一些實施例中，在所述鍋架主體的徑向上，所述換熱孔道的流通截面面積處處相等；或者，

28、在所述鍋架主體的徑向且朝向所述鍋架主體內部的方向上，所述換熱孔道呈漸擴設置或者漸縮設置。

29、在其中一些實施例中，所述換熱孔道的流通截面形狀包括圓形、橢圓形、方形、菱形、三角形或者長條形。

30、在其中一些實施例中，所述換熱孔道呈直線狀或者弧線狀。

31、在其中一些實施例中，所述換熱孔道的直徑大于等于8毫米且小于等于14毫米；和/或，

32、所述挖孔換熱器的高度大于等于10毫米且小于等于30毫米。

33、在其中一些實施例中，所述挖孔換熱器開設有多個避讓口；所述鍋架還包括：

34、多個支撐腿，沿所述鍋架的周向間隔設置于所述鍋架主體的底部，且一個支撐腿對應穿設于一個所述避讓口內。

35、在其中一些實施例中，沿所述鍋架的高度方向，所述支撐腿的底部與所述挖孔換熱器的底部等高，或者，所述支撐腿的底部低于所述挖孔換熱器的底部。

36、在其中一些實施例中，還包括：

37、多個鍋支腳，沿所述鍋架的周向間隔設置于所述鍋架主體的頂部；

38、其中，所述鍋支腳穿設于所述鍋架主體并與所述支撐腿連接，且一個所述鍋支腳與一個所述支撐腿為一體成型構件，或者，所述鍋支腳與所述支撐腿為分體結構。

39、在其中一些實施例中，所述鍋架主體為多層結構并至少包括：

40、頂板；和

41、底板，沿所述鍋架的高度方向與所述頂板拼接以配合圍設出隔熱腔，所述挖孔換熱器設置于所述底板的底部。

42、第二方面，本申請實施例提供了一種灶具，該灶具包括：

43、燃燒器；和

44、如上所述的鍋架，所述鍋架主體環繞在所述燃燒器的外側。

45、基于本申請實施例的鍋架和灶具，通過換熱孔道與二次空氣進行熱交換，以對二次空氣起到預熱效果，如此，首先能夠通過二次空氣將火焰輻射到鍋架主體上的熱量重新帶回燃燒腔以對火焰進行補充，實現熱量的回收，提高灶具的燃燒器的燃燒效率；其次還能夠借由挖孔換熱器降低鍋架主體的溫度，有效改善鍋架主體的高溫燒蝕現象；再者還能有效提升了二次空氣對燃燒器的火焰的補充效果，使得燃燒器在工作過程中所產生的一氧化碳能較好地轉化為二氧化碳，降低了煙氣的排放，以保證用戶的身體安全。

技術特征：

1.一種鍋架，其特征在于，包括：

2.如權利要求1所述的鍋架，其特征在于，所述挖孔換熱器與所述鍋架主體的連接方式包括焊接、鉚接、螺紋連接、卡接以及過盈配合以上至少一種。

3.如權利要求1所述的鍋架，其特征在于，所述挖孔換熱器包括：

4.如權利要求3所述的鍋架，其特征在于，所述第一換熱部呈環狀設置且朝向所述第二換熱部的表面具有多個第一挖孔；所述第二換熱部呈環狀設置且朝向所述第一換熱部的表面具有多個第二挖孔，所述第一換熱部與所述第二換熱部連接后，所述第一挖孔與所述第二挖孔一一對應連通，以形成所述換熱孔道。

5.如權利要求3所述的鍋架，其特征在于，所述鍋架主體具有背離所述燃燒腔設置的外側面；

6.如權利要求5所述的鍋架，其特征在于，所述外隔熱部的外邊緣和所述鍋架主體的頂部的二者之一設置有第一卡邊，二者之另一設置有與所述第一卡邊卡接配合的第一卡槽。

7.如權利要求5所述的鍋架，其特征在于，所述外隔熱部與所述第一換熱部為一體成型構件。

8.如權利要求5所述的鍋架，其特征在于，所述鍋架主體包括擋流圈，所述擋流圈具有朝向所述燃燒腔的內側面；所述鍋架還包括：

9.如權利要求8所述的鍋架，其特征在于，所述內隔熱部的內邊緣和所述擋流圈的內邊緣的二者之一設置有第二卡邊，二者之另一設置有與所述第二卡邊卡接配合的第二卡槽。

10.如權利要求8所述的鍋架，其特征在于，所述內隔熱部與所述第一換熱部為一體成型構件，或者，所述內隔熱部、所述第一換熱部以及所述外隔熱部三者為一體成型構件。

11.如權利要求3所述的鍋架，其特征在于，所述鍋架還包括與所述鍋架主體固定連接的多個支撐腿；

12.如權利要求1所述的鍋架，其特征在于，沿所述鍋架的高度方向進行投影，所述換熱孔道在所述鍋架主體上的投影位于所述鍋架主體的底部之內。

13.如權利要求1所述的鍋架，其特征在于，所述鍋架主體具有朝向所述燃燒腔的內側面；

14.如權利要求13所述的鍋架，其特征在于，所述鍋架主體還具有背離所述燃燒腔的外側面；

15.如權利要求1所述的鍋架，其特征在于，各個所述換熱孔道沿所述鍋架主體的徑向進行延伸，或者，各個所述換熱孔道沿與所述鍋架主體的徑向呈夾角的方向進行延伸。

16.如權利要求1所述的鍋架，其特征在于，在所述鍋架主體的徑向上，所述換熱孔道的流通截面面積處處相等；或者，

17.如權利要求1所述的鍋架，其特征在于，所述換熱孔道的流通截面形狀包括圓形、橢圓形、方形、菱形、三角形或者長條形。

18.如權利要求1所述的鍋架，其特征在于，所述換熱孔道呈直線狀或者弧線狀。

19.如權利要求1所述的鍋架，其特征在于，所述換熱孔道的直徑大于等于8毫米且小于等于14毫米；和/或，

20.如權利要求1所述的鍋架，其特征在于，所述挖孔換熱器開設有多個避讓口；所述鍋架還包括：

21.如權利要求20所述的鍋架，其特征在于，沿所述鍋架的高度方向，所述支撐腿的底部與所述挖孔換熱器的底部等高，或者，所述支撐腿的底部低于所述挖孔換熱器的底部。

22.如權利要求20所述的鍋架，其特征在于，還包括：

23.如權利要求1-22中任一項所述的鍋架，其特征在于，所述鍋架主體為多層結構并至少包括：

24.一種灶具，其特征在于，包括：

技術總結
本申請公開一種鍋架和灶具，其中，鍋架包括鍋架主體和挖孔換熱器，鍋架主體呈環狀設置，且內側圍設出燃燒腔，挖孔換熱器設置于鍋架主體的底部，并具有多個沿鍋架主體的周向間隔設置的換熱孔道，二次空氣能夠與換熱孔道的壁面進行熱交換后流入燃燒腔。本申請技術方案能夠實現有效實現提升灶具的燃燒器的燃燒效率。

技術研發人員：孟德奇,陳家威,林瑜,蘇明澤,何春繁
受保護的技術使用者：佛山市順德區美的洗滌電器制造有限公司
技術研發日：20240229
技術公布日：2025/4/28
