本技術涉及空調，特別涉及一種水冷式移動空調系統。

背景技術：

1、空調是人們生活和工作中不可缺少的電器設備之一，通過空調對環境溫度進行調節，從而為用戶提供一個較為舒適的環境。

2、現有的空調在制冷時多采用風冷式或水冷式進行熱交換。風冷式空調是在室外機中設置壓縮機、冷凝器和風扇，風扇轉動形成風流與冷凝器發生熱交換。但是這種熱交換不充分，而且極易受到環境溫度變化的影響。或者利用排風管將冷凝器散熱產生的熱量排出到大氣中，但是室內會產生負壓，室外熱空氣會從房間縫隙流入到室內，導致室內溫度上升，制冷效果變差。同時，熱量排出時需要具有較大的排風管直徑和長度，造成空調不能完全自由移動，而且風量較大產生噪音，影響用戶的使用體驗感。

技術實現思路

1、有鑒于此，本實用新型旨在提出一種水冷式移動空調系統，將空調系統運行過程中產生的熱量運送到室外，不僅不受環境溫度變化的影響，且不影響室內的制冷效果。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

3、一種水冷式移動空調系統，包括位于室內側的蒸發器、毛細管、壓縮機、冷凝器，以及位于室外側的水循環系統，所述室內側和室外側通過管道連接，所述管道依次包括進水管、中間管道和回水管，所述中間管道套設在冷凝器的冷凝盤管外側，所述進水管的一端和中間管道的進水口連通，另一端和水循環系統連通，所述回水管的一端和中間管道的出水口連通，另一端和水循環系統連通。本申請的水冷式移動空調系統，通過在室外側增加水循環系統，即將散熱系統設置在室外，使室內制冷和室外散熱分開。且本申請采用在冷凝盤管外側套設中間管道的方式，使得冷凝盤管內側為冷媒通道，外側為冷卻水通道，外側的冷卻水將內側的冷媒熱量帶到室外，最大程度的避免冷媒熱量留在室內。

4、進一步的，所述管道的材質選自塑料、橡膠中的任意一種。采用塑料或橡膠材質制備管道，使管道為軟管。相比于現有技術中利用銅管連接室內機和室外機，軟管連接的方式使空調系統移動更加方便，室外機和室內機之間的相對位置可以便捷更換。

5、進一步的，所述水冷式移動空調系統包括轉接頭，所述進水管包括位于室內側的第一進水管和位于室外側的第二進水管，所述第一進水管和轉接頭的第一通道可拆卸連接，所述第二進水管和轉接頭的第一通道可拆卸連接，使第一進水管、第一通道和第二進水管形成通路，水循環系統內的冷卻水通過進水管進入和冷凝盤管進行熱交換。所述回水管包括位于室內側的第一回水管和位于室外側的第二回水管，所述第一回水管和轉接頭的第二通道可拆卸連接，所述第二回水管和轉接頭的第二通道可拆卸連接，使第一回水管、第二通道和第二回水管形成通路，經過和冷凝盤管完成熱交換后的水通過回水管返回水循環系統。

6、進一步的，所述水循環系統包括儲水箱、換熱器和風葉，所述儲水箱和換熱器連接，所述儲水箱內儲存冷卻水，所述進水管、回水管分別和儲水箱連通。冷卻水在管道內流動，把室內冷凝器的熱量帶到室外，然后具有一定熱量的水進入換熱器進行換熱，并利用風葉轉動將熱量散出到室外環境中。

7、進一步的，所述儲水箱設置補水口。通過設置補水口，用于在儲水箱內水量不足的情況下補充冷卻水。

8、進一步的，所述儲水箱設置水泵，所述水泵和進水管連接。水泵運轉提供動力，使儲水箱內的冷卻水通過進水管進入管道，并在管道內流動，帶走冷凝盤管的熱量。

9、進一步的，所述壓縮機、蒸發器、毛細管和冷凝器之間依次通過冷媒管連接，形成冷媒通路，用于實現室內的制冷。

10、進一步的，所述室內側包括風輪、出風口和進風口，所述風輪和出風口設置于蒸發器的同側，便于蒸發器產生的冷量在風輪的作用下從出風口吹出，實現制冷。所述出風口和進風口分別設置于蒸發器的兩側，使進風口和出風口隔開。

11、相對于現有技術，本實用新型所述的一種水冷式移動空調系統具有以下優勢：

12、(1)將水循環系統布置在室外，利用水循環系統進行散熱，將室內制冷和室外散熱分開進行，提升室內制冷效果；

13、(2)在冷凝盤管的外側設置管道，使冷凝盤管的內側為冷媒，外側為冷卻水，通過外側冷卻水將內側冷媒熱量帶到室外，避免熱量留在室內影響制冷；

14、(3)室內機和室外機通過軟管及轉接頭連接，不僅便于拆裝，而且室內機可以自由移動。

技術特征：

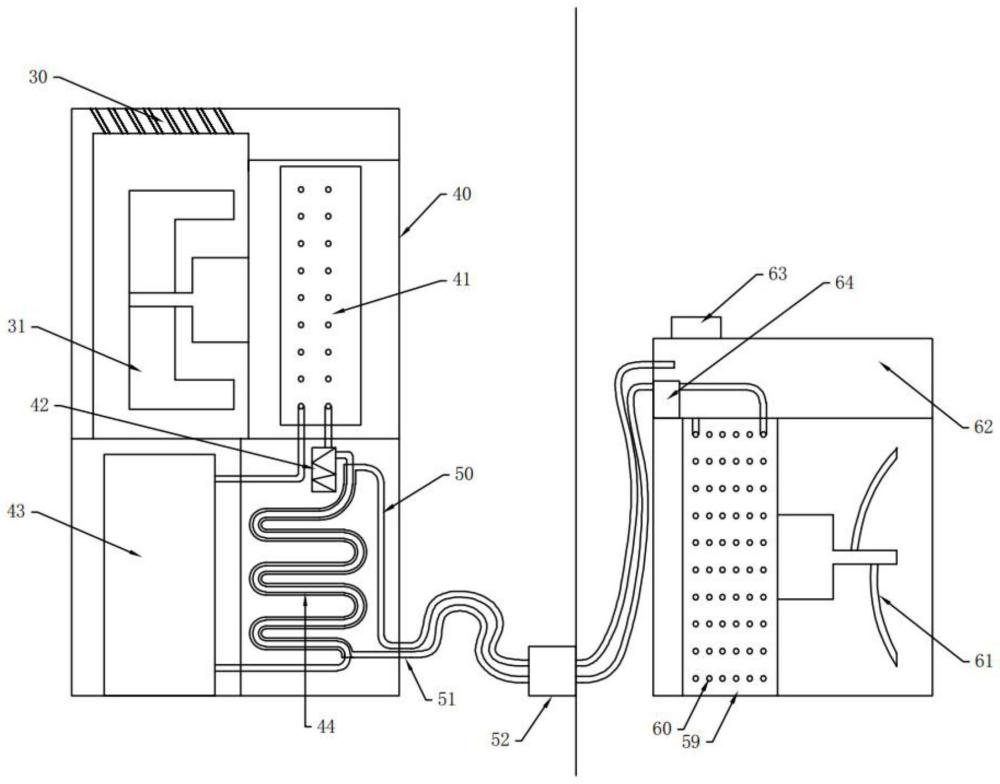

1.一種水冷式移動空調系統，其特征在于，包括位于室內側的蒸發器（41）、毛細管（42）、壓縮機（43）、冷凝器（44），以及位于室外側的水循環系統，所述室內側和室外側通過管道連接，所述管道依次包括進水管（51）、中間管道和回水管（50），所述中間管道套設在冷凝器（44）的冷凝盤管外側，所述進水管（51）的一端和中間管道的進水口連通，另一端和水循環系統連通，所述回水管（50）的一端和中間管道的出水口連通，另一端和水循環系統連通。

2.根據權利要求1所述的水冷式移動空調系統，其特征在于，所述管道的材質選自塑料、橡膠中的任意一種。

3.根據權利要求1所述的水冷式移動空調系統，其特征在于，所述水冷式移動空調系統包括轉接頭（52），所述進水管（51）包括位于室內側的第一進水管和位于室外側的第二進水管，所述第一進水管和轉接頭（52）的第一通道可拆卸連接，所述第二進水管和轉接頭（52）的第一通道可拆卸連接，所述回水管（50）包括位于室內側的第一回水管和位于室外側的第二回水管，所述第一回水管和轉接頭（52）的第二通道可拆卸連接，所述第二回水管和轉接頭（52）的第二通道可拆卸連接。

4.根據權利要求1所述的水冷式移動空調系統，其特征在于，所述水循環系統包括儲水箱（62）、換熱器（60）和風葉（61），所述儲水箱（62）和換熱器（60）連接，所述儲水箱（62）內儲存冷卻水，所述進水管（51）、回水管（50）分別和儲水箱（62）連通。

5.根據權利要求4所述的水冷式移動空調系統，其特征在于，所述儲水箱（62）設置補水口（63）。

6.根據權利要求4所述的水冷式移動空調系統，其特征在于，所述儲水箱（62）設置水泵（64），所述水泵（64）和進水管（51）連接。

7.根據權利要求1所述的水冷式移動空調系統，其特征在于，所述壓縮機（43）、蒸發器（41）、毛細管（42）和冷凝器（44）之間依次通過冷媒管連接，形成冷媒通路。

8.根據權利要求1所述的水冷式移動空調系統，其特征在于，所述室內側包括風輪（31）、出風口（30）和進風口（40），所述風輪（31）和出風口（30）設置于蒸發器（41）的同側，所述出風口（30）和進風口（40）分別設置于蒸發器（41）的兩側。

技術總結
本技術提供了一種水冷式移動空調系統，包括位于室內側的蒸發器、毛細管、壓縮機、冷凝器，以及位于室外側的水循環系統，室內側和室外側通過管道連接，管道依次包括進水管、中間管道和回水管，中間管道套設在冷凝器的冷凝盤管外側，進水管的一端和中間管道的進水口連通，另一端和水循環系統連通，回水管的一端和中間管道的出水口連通，另一端和水循環系統連通。本申請通過在室外側增加水循環系統，即將散熱系統設置在室外，使室內制冷和室外散熱分開。且本申請采用在冷凝盤管外側套設中間管道的方式，使得冷凝盤管內側為冷媒通道，外側為冷卻水通道，外側的冷卻水將內側的冷媒熱量帶到室外，最大程度的避免冷媒熱量留在室內。

技術研發人員：王青松
受保護的技術使用者：寧波奧克斯電氣有限公司
技術研發日：20240327
技術公布日：2025/4/28
