本技術涉及換熱器，具體而言，涉及一種大型板式換熱器。

背景技術：

1、板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。各種板片之間形成薄矩形通道，通過板片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90％以上。板式換熱器的型式主要有框架式(可拆卸式)和釬焊式兩大類，板片形式主要有人字形波紋板、水平平直波紋板和瘤形板片三種。

2、經檢索，公告號為cn105066751b的中國專利公開了一種板式換熱器，板式換熱器相鄰的板片設置有第一密封圈和第二密封圈的一側配合后，相對的第一密封圈配合后形成蒸汽腔體，相對的第二密封圈配合后形成海水腔體，蒸汽通過熱源進口進入蒸汽腔體，海水通過海水進口進入海水腔體，設置有第三密封圈和第四密封圈的一側配合后，相對的第三密封圈配合后形成海水蒸發腔體。本方案提供的裝置利用板式換熱器代替管式換熱器，板式換熱器中兩種介質逆向流動，加上換熱效率高，可以做到1℃左右的端溫差，此時不需要板片長度很長，相對于管式換熱器可以有效減小換熱器的體積，從而減小海水淡化多效蒸發系統的占地面積。

3、上述專利雖然相對于管式換熱器可以有效減小換熱器的體積，減小海水淡化多效蒸發系統的占地面積，但是不具有制冷或加熱功能，從而可能導致換熱器置換的效率，同時不具有增壓功能，可能導致換熱器內部液體流速過慢，影響換熱器的置換效率。

技術實現思路

1、本實用新型的目的是提供一種大型板式換熱器，采用的加強組件設置有制冷件，采用制冷件能提高換熱器對熱流體降溫的效率；采用制熱件，采用制熱件能提高換熱器對冷流體升溫的效率；采用散熱件，散熱件內的散熱扇能對吸收到散熱片上的熱量進行散熱，從而對冷水箱內的冷卻液進行快速散熱。

2、本實用新型采用如下技術方案：一種大型板式換熱器，包括換熱組件和安裝在換熱組件兩側的加強組件，所述換熱組件包括固定件，所述固定件內部安裝有換熱件，所述換熱件包括若干冷板片和若干熱板片，所述冷板片的一側安裝有冷出水管和冷進水管，所述冷出水管和冷進水管與所述冷板片連通，所述熱板片的一側安裝有熱出水管和熱進水管，所述熱出水管和熱進水管與所述熱板片連通，所述加強組件包括制熱件和制冷件，所述制熱件和制冷件分別安裝在所述固定件的兩側，所述制熱件包括熱水箱，所述熱水箱的內部安裝有電熱板和防護殼一，所述防護殼一的內部安裝有熱水泵，所述熱進水管連接在所述熱水泵的出水端上，所述熱水泵的輸入端連接有熱導管，所述熱出水管的一端設置在所述熱水箱內，所述制冷件包括冷水箱，所述冷水箱的內部安裝有半導體制冷板和防護殼二，所述防護殼二包括冷水泵，所述冷進水管連接在所述冷水泵的出水端上，所述冷出水管的一端設置在所述冷水箱內，所述冷水泵的輸入端連接有冷導管。

3、在本實用新型的一種實施例中，所述固定件包括固定板一、固定板二和固定板三，所述冷板片和熱板片安裝在所述固定板一、固定板二和固定板三之間，所述冷板片和熱板片相互交叉分布。

4、在本實用新型的一種實施例中，所述固定板一、固定板二和固定板三的四角均貫穿設置有連接桿，所述連接桿的外部設置有外螺紋，帶有所述外螺紋的連接桿外部螺紋上設有螺紋帽。

5、在本實用新型的一種實施例中，所述固定板一、固定板二和固定板三的底部固定有底板，所述底板的頂部開設有安裝孔。

6、在本實用新型的一種實施例中，所述熱水箱的一側安裝有進水管道一和出水管道一，所述進水管道一和出水管道一的一端安裝有法蘭盤一，所述法蘭盤一的一側開設有法蘭孔一。

7、在本實用新型的一種實施例中，所述冷水箱的一側安裝有出水管道二和進水管道二，所述出水管道二和進水管道二的一端安裝有法蘭盤二，所述法蘭盤二的一側開設有法蘭孔二。

8、在本實用新型的一種實施例中，所述制冷件包括散熱件，所述散熱件包括導熱板和散熱殼，所述導熱板嵌設在所述冷水箱的一側，所述導熱板的一側固定有散熱片，所述散熱殼安裝在所述散熱片的一側，所述散熱殼的內部安裝有散熱扇和防護網

9、本實用新型的有益效果是：

10、1、采用的加強組件設置有制冷件，在需要對熱的流體進行降溫時，啟動半導體制冷板，關閉電熱板，半導體制冷板能對冷水箱內的冷卻液進行降溫，然后啟動冷水泵將冷卻液通過冷進水管，然后進入到冷板片內，冷板片和熱板片交叉分布，使熱板片內的熱液體熱量傳遞到冷板片內冷卻液上，然后冷卻液通過冷出水管回流到冷水箱內，同時通過出水管道二和進水管道二與外部制冷設備進行連接，采用制冷件能提高換熱器對熱流體降溫的效率；

11、2、采用制熱件，在需要對冷的流體進行升溫時，啟動電熱板，關閉半導體制冷板，然后電熱板對熱水箱內的制熱液進行加熱，然后啟動熱水泵，熱水泵將制熱液通過熱進水管進入到熱板片內，然后對冷板片內的液體進行加熱，然后制熱液通過熱出水管循環進入到熱水箱內，同時通過進水管道一和出水管道一與外部制熱設備進行連接，采用制熱件能提高換熱器對冷流體升溫的效率；采用散熱件，散熱件內的散熱扇能對吸收到散熱片上的熱量進行散熱，從而對冷水箱內的冷卻液進行快速散熱。

技術特征：

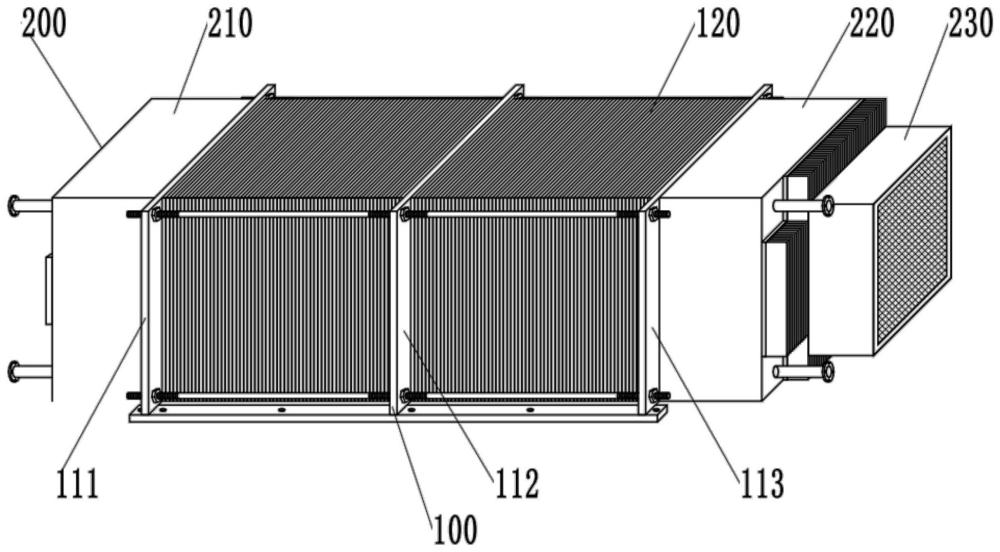

1.一種大型板式換熱器，其特征在于，包括換熱組件(100)和安裝在換熱組件(100)兩側的加強組件(200)，所述換熱組件(100)包括固定件(110)，所述固定件(110)內部安裝有換熱件(120)，所述換熱件(120)包括若干冷板片(121)和若干熱板片(122)，所述冷板片(121)的一側安裝有冷出水管(123)和冷進水管(124)，所述冷出水管(123)和冷進水管(124)與所述冷板片(121)連通，所述熱板片(122)的一側安裝有熱出水管(125)和熱進水管(126)，所述熱出水管(125)和熱進水管(126)與所述熱板片(122)連通，所述加強組件(200)包括制熱件(210)和制冷件(220)，所述制熱件(210)和制冷件(220)分別安裝在所述固定件(110)的兩側，所述制熱件(210)包括熱水箱(211)，所述熱水箱(211)的內部安裝有電熱板(212)和防護殼一(213)，所述防護殼一(213)的內部安裝有熱水泵(214)，所述熱進水管(126)連接在所述熱水泵(214)的出水端上，所述熱水泵(214)的輸入端連接有熱導管(215)，所述熱出水管(125)的一端設置在所述熱水箱(211)內，所述制冷件(220)包括冷水箱(221)，所述冷水箱(221)的內部安裝有半導體制冷板(222)和防護殼二(223)，所述防護殼二(223)包括冷水泵(224)，所述冷進水管(124)連接在所述冷水泵(224)的出水端上，所述冷出水管(123)的一端設置在所述冷水箱(221)內，所述冷水泵(224)的輸入端連接有冷導管(225)。

2.根據權利要求1所述的一種大型板式換熱器，其特征在于，所述固定件(110)包括固定板一(111)、固定板二(112)和固定板三(113)，所述冷板片(121)和熱板片(122)安裝在所述固定板一(111)、固定板二(112)和固定板三(113)之間，所述冷板片(121)和熱板片(122)相互交叉分布。

3.根據權利要求2所述的一種大型板式換熱器，其特征在于，所述固定板一(111)、固定板二(112)和固定板三(113)的四角均貫穿設置有連接桿(114)，所述連接桿(114)的外部設置有外螺紋(115)，帶有所述外螺紋(115)的連接桿(114)外部螺紋上設有螺紋帽(116)。

4.根據權利要求2所述的一種大型板式換熱器，其特征在于，所述固定板一(111)、固定板二(112)和固定板三(113)的底部固定有底板(117)，所述底板(117)的頂部開設有安裝孔(118)。

5.根據權利要求1所述的一種大型板式換熱器，其特征在于，所述熱水箱(211)的一側安裝有進水管道一(216)和出水管道一(217)，所述進水管道一(216)和出水管道一(217)的一端安裝有法蘭盤一(218)，所述法蘭盤一(218)的一側開設有法蘭孔一(219)。

6.根據權利要求1所述的一種大型板式換熱器，其特征在于，所述冷水箱(221)的一側安裝有出水管道二(226)和進水管道二(227)，所述出水管道二(226)和進水管道二(227)的一端安裝有法蘭盤二(228)，所述法蘭盤二(228)的一側開設有法蘭孔二(229)。

7.根據權利要求1所述的一種大型板式換熱器，其特征在于，所述制冷件(220)包括散熱件(230)，所述散熱件(230)包括導熱板(231)和散熱殼(233)，所述導熱板(231)嵌設在所述冷水箱(221)的一側，所述導熱板(231)的一側固定有散熱片(232)，所述散熱殼(233)安裝在所述散熱片(232)的一側，所述散熱殼(233)的內部安裝有散熱扇(234)和防護網(235)。

技術總結
本技術提供了一種大型板式換熱器，包括換熱組件和安裝在換熱組件兩側的加強組件，所述換熱組件包括固定件，所述固定件內部安裝有換熱件，所述換熱件包括若干冷板片和若干熱板片，所述冷板片的一側安裝有冷出水管和冷進水管，所述冷出水管和冷進水管與所述冷板片連通，所述熱板片的一側安裝有熱出水管和熱進水管，所述熱出水管和熱進水管與所述熱板片連通，所述加強組件包括制熱件和制冷件，所述制熱件和制冷件分別安裝在所述固定件的兩側，所述制熱件包括熱水箱。本技術具有制冷或加熱功能，具有增壓功能，提高換熱器內部液體流速，增加換熱器的換熱效率。
