本技術涉及空氣凈化器，具體是一種可旋轉的空氣凈化器。

背景技術：

1、空氣凈化器又稱“空氣清潔器”、空氣清新機、凈化器，是指能夠吸附、分解或轉化各種空氣污染物(一般包括pm2.5、粉塵、花粉、異味、甲醛之類的裝修污染、細菌、過敏原等)，有效提高空氣清潔度的產品，主要分為家用、商用、工業、樓宇。根據空氣凈化器針對空氣中顆粒物去除技術，主要有機械濾網式、靜電駐極濾網式、高壓靜電集塵、負離子和等離子體法等。空氣凈化器的工作原理主要分為三種：被動式、主動式、主被動混合式。

2、申請?zhí)枺篶n202121494665.4；公開一種旋轉式空氣凈化器，包括桶體，桶體的底部安裝有萬向輪，桶體的側表面安裝有支撐板，支撐板的表面安裝有把手，桶體的內部安裝有升降機構，升降機構包括電動推桿，電動推桿安裝在桶體的底部?jī)?nèi)壁，電動推桿的輸出端安裝有支板，桶體的內部安裝有蓄電池，支板的上部安裝有旋轉機構，旋轉機構包括電機和放置板，放置板的下表面開設有齒槽，齒槽嚙合有齒輪，齒輪的下表面安裝有轉動桿，轉動桿的下端與電機的輸出端相固定，電機安裝在支板的上部。本實用新型可以通過升降機構對裝置高度進行調節，有利于提高裝置的靈活性；可以通過旋轉機構從多個方向?qū)諝鈨艋欣谔岣吖ぷ餍省?/p>

3、以上對比文件的空氣凈化器的旋轉角度較小，不便于進行360度旋轉，并且充電方式單一，所以這里設計一種可旋轉的空氣凈化器，以便于解決上述問題。

技術實現思路

1、本實用新型的目的在于：為解決傳統的空氣凈化器的旋轉角度較小，不便于進行360度旋轉，并且充電方式單一等問題，提供一種可旋轉的空氣凈化器。為實現上述目的，本實用新型的技術方案是：一種可旋轉的空氣凈化器，包括凈化裝置、底座和旋轉結構；所述底座設置在所述凈化裝置的底部，所述旋轉結構設置在所述凈化裝置和底座之間，所述旋轉結構設置在所述凈化裝置的安裝腔內；所述凈化裝置的側面設置有過濾孔和太陽能電池板，所述底座的側面設置有充電孔；所述凈化裝置通過所述旋轉結構相對于所述底座旋轉，所述底座的底部還設置有萬向旋轉機構；所述旋轉結構包括外齒圈、第一半齒輪和第二半齒輪；所述第一半齒輪和第二半齒輪均嚙合在所述外齒圈的內部。

2、作為本實用新型再進一步的方案：所述外齒圈通過安裝柱固定在所述安裝腔內，所述第一半齒輪和第二半齒輪間歇與所述外齒圈嚙合；所述第一半齒輪與第一旋轉軸固定連接，所述第二半齒輪與第二旋轉軸固定連接。

3、作為本實用新型再進一步的方案：所述第一旋轉軸通過第一皮帶與第一轉頭電機連接，所述第二旋轉軸通過第二皮帶與第二轉頭電機連接；所述第一轉頭電機和第二轉頭電機固定在所述底座的頂部。

4、作為本實用新型再進一步的方案：所述底座的底部設置有旋轉槽，所述萬向旋轉機構轉動設置在所述旋轉槽內；所述萬向旋轉機構的四周設置有多個車輪。

5、作為本實用新型再進一步的方案：所述萬向旋轉機構包括旋轉架和滾輪；所述旋轉架為十字形結構，所述滾輪轉動設置在安裝板上，所述安裝板上通過萬向座轉動設置在所述旋轉架上。

6、作為本實用新型再進一步的方案：所述旋轉架與氣缸固定連接，所述氣缸通過軸承與所述旋轉槽轉動連接。

7、作為本實用新型再進一步的方案：所述底座內還設置有驅動所述萬向旋轉機構運動的電機。

8、本實用新型通過改進在此提供一種可旋轉的空氣凈化器，與現有技術相比，具有如下改進及優點：

9、其一：本實用新型通過旋轉結構和萬向旋轉機構的相互配合可以對凈化裝置進行自由旋轉，并且可以自由調整凈化裝置的位置，大大提高該可旋轉的空氣凈化器的適用范圍，并且外齒圈和半齒輪的間歇配合可以保證凈化裝置間歇擺頭，提高穩定性能。

10、其二：本實用新型凈化裝置上設置的太陽能電池板和底座側面上的充電孔可以保證該裝置通過兩種方式進行充電，這可以充分利用環境中的光能，符合當今綠色發展的主題，這大大提高清潔資源的利用能力。

技術特征：

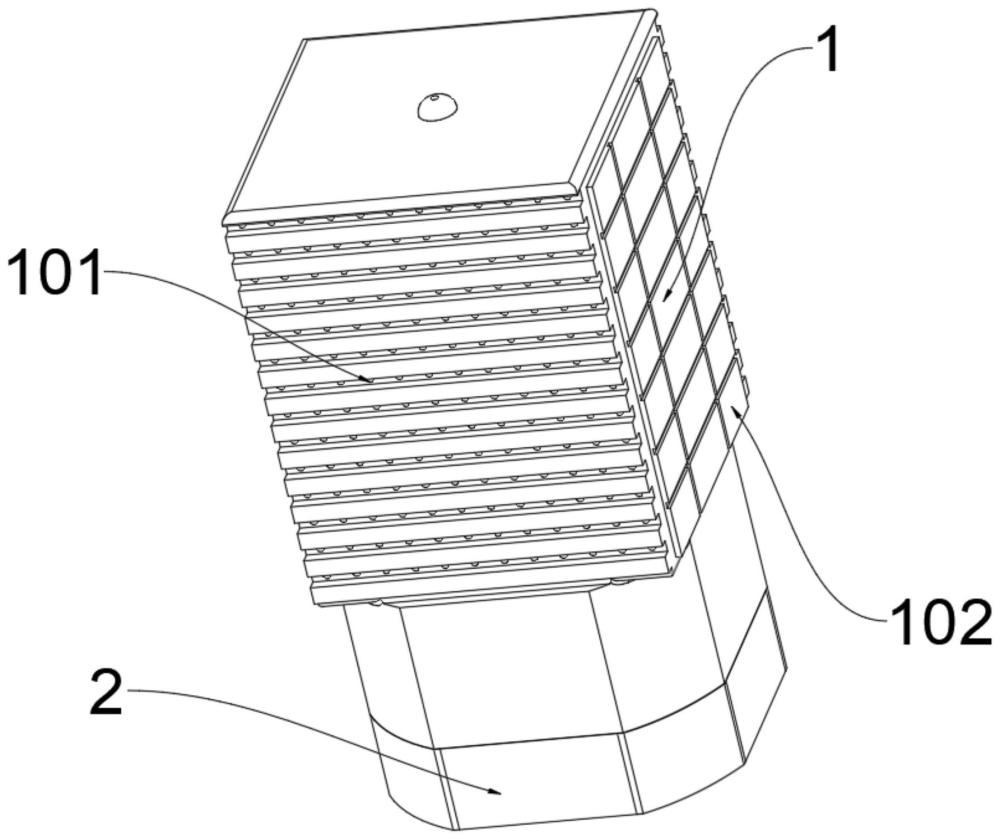

1.一種可旋轉的空氣凈化器，其特征在于：包括凈化裝置(1)、底座(2)和旋轉結構(3)；所述底座(2)設置在所述凈化裝置(1)的底部，所述旋轉結構(3)設置在所述凈化裝置(1)和底座(2)之間，所述旋轉結構(3)設置在所述凈化裝置(1)的安裝腔(103)內；所述凈化裝置(1)的側面設置有過濾孔(101)和太陽能電池板(102)，所述底座(2)的側面設置有充電孔(202)；所述凈化裝置(1)通過所述旋轉結構(3)相對于所述底座(2)旋轉，所述底座(2)的底部還設置有萬向旋轉機構(204)；所述旋轉結構(3)包括外齒圈(301)、第一半齒輪(303)和第二半齒輪(304)；所述第一半齒輪(303)和第二半齒輪(304)均嚙合在所述外齒圈(301)的內部。

2.根據權利要求1所述的一種可旋轉的空氣凈化器，其特征在于：所述外齒圈(301)通過安裝柱(302)固定在所述安裝腔(103)內，所述第一半齒輪(303)和第二半齒輪(304)間歇與所述外齒圈(301)嚙合；所述第一半齒輪(303)與第一旋轉軸(305)固定連接，所述第二半齒輪(304)與第二旋轉軸(306)固定連接。

3.根據權利要求2所述的一種可旋轉的空氣凈化器，其特征在于：所述第一旋轉軸(305)通過第一皮帶(307)與第一轉頭電機(309)連接，所述第二旋轉軸(306)通過第二皮帶(308)與第二轉頭電機(310)連接；所述第一轉頭電機(309)和第二轉頭電機(310)固定在所述底座(2)的頂部。

4.根據權利要求1所述的一種可旋轉的空氣凈化器，其特征在于：所述底座(2)的底部設置有旋轉槽(203)，所述萬向旋轉機構(204)轉動設置在所述旋轉槽(203)內；所述萬向旋轉機構(204)的四周設置有多個車輪(201)。

5.根據權利要求4所述的一種可旋轉的空氣凈化器，其特征在于：所述萬向旋轉機構(204)包括旋轉架(205)和滾輪(210)；所述旋轉架(205)為十字形結構，所述滾輪(210)轉動設置在安裝板(209)上，所述安裝板(209)上通過萬向座(208)轉動設置在所述旋轉架(205)上。

6.根據權利要求5所述的一種可旋轉的空氣凈化器，其特征在于：所述旋轉架(205)與氣缸(206)固定連接，所述氣缸(206)通過軸承(207)與所述旋轉槽(203)轉動連接。

7.根據權利要求1所述的一種可旋轉的空氣凈化器，其特征在于：所述底座(2)內還設置有驅動所述萬向旋轉機構(204)運動的電機。

技術總結
本技術公開一種可旋轉的空氣凈化器，屬于空氣凈化器技術領域，包括凈化裝置、底座和旋轉結構；底座設置在凈化裝置的底部，旋轉結構設置在凈化裝置和底座之間，旋轉結構設置在凈化裝置的安裝腔內；凈化裝置的側面設置有過濾孔和太陽能電池板，底座的側面設置有充電孔；凈化裝置通過旋轉結構相對于底座旋轉，底座的底部還設置有萬向旋轉機構；旋轉結構包括外齒圈、第一半齒輪和第二半齒輪；第一半齒輪和第二半齒輪均嚙合在外齒圈的內部；通過旋轉結構和萬向旋轉機構的相互配合可以對凈化裝置進行自由旋轉，并且可以自由調整凈化裝置的位置，而且外齒圈和半齒輪的間歇配合可以保證凈化裝置間歇擺頭，提高穩定性能。

技術研發人員：何雙林
受保護的技術使用者：深圳市賽普潔凈技術有限公司
技術研發日：20240326
技術公布日：2025/4/28
