本技術涉及制藥，具體涉及一種制藥用粉料循環干燥設備。

背景技術：

1、在制藥行業中，粉料的干燥多采用烘干方法實現，其做法是將粉料投入到烘道式烘干設備中，通過送入熱風將烘道加熱到預設溫度，置于烘道內的粉料與熱風接觸實現熱傳遞，使粉料中的水分氣化，進而達到烘干目的。

2、中國專利公開號為cn215002683u，一種制藥用粉料循環干燥設備，該專利文獻所提供的技術方案為：現有裝置干燥粉料時，其干燥不均勻，干燥效率低；另外，熱風易將粉料吹散，造成粉料浪費嚴重包括熱風機，所述熱風機上方設置有風管，所述風管上方設置有第一連管，所述第一連管一側設置有三通管，所述三通管遠離所述第一連管的一側設置有單向閥，所述單向閥一側設置有進料斗，所述三通管上方設置有螺紋帽，所述三通管一側設置有進料管，所述進料管遠離所述三通管的一側設置有保溫烘干箱，所述保溫烘干箱下方設置有支腿，所述支腿內設置有第一支板，所述第一支板上方設置有驅動電機，所述驅動電機輸出端設置有第一皮帶輪。

3、為了解決現有裝置干燥粉料時，其干燥不均勻，干燥效率低；另外，熱風易將粉料吹散，造成粉料浪費嚴重的問題，現有技術是采用單向閥配合連接管與熱風機的方式進行處理，但是還會出現操作繁瑣，且收集不便的情況，進而導致工作人員操作不便，且不易對干燥后的粉料進行收集的問題。

技術實現思路

1、本實用新型的目的在于提供一種制藥用粉料循環干燥設備，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種制藥用粉料循環干燥設備，包括干燥筒，所述干燥筒的底部開設有出料口，所述干燥筒的表面焊接有支撐架，所述干燥筒的表面開設有入料口。

4、所述入料口的表面活動安裝有密封蓋，所述密封蓋的表面設置有觀察口，所述密封蓋的一側表面焊接有把手，所述干燥筒的頂部設置有熱風機，所述熱風機的底部固定連接有送風機，所述送風機的輸出端側固定連接有輸送管，所述輸送管的輸出端焊接有固定板，所述固定板的表面固定安裝有過濾網，所述送風機的另一端固定連接有吸熱管。

5、本實用新型技術方案的進一步改進在于：所述出料口的一側固定安裝有閥門，所述支撐架的底部焊接有防滑支腳，閥門控制出料口是否出料，支撐架配合防滑支腳用來固定干燥筒。

6、本實用新型技術方案的進一步改進在于：所述密封蓋與入料口之間設置有密封圈，所述觀察口的表面固定安裝有玻璃窗，密封圈提升了干燥筒的密封性，觀察口通過玻璃窗觀察筒內的情況。

7、本實用新型技術方案的進一步改進在于：所述送風機安裝在干燥筒的頂端表面，所述送風機的內部設置有泵機，所述吸熱管的輸出端與泵機連接，所述吸熱管的輸入端也安裝有固定板，送風機通過泵機配合吸熱管與輸送管保證筒內能夠循環干燥。

8、本實用新型技術方案的進一步改進在于：所述固定板固定安裝在干燥筒的兩側表面，所述吸熱管與輸送管對齊，固定板將吸熱管與輸送管安裝在干燥筒的表面。

9、本實用新型技術方案的進一步改進在于：所述支撐架的底部固定安裝有安裝槽，所述安裝槽的內壁兩側焊接有弧形滑軌，弧形滑軌將收集箱安裝在安裝槽內。

10、本實用新型技術方案的進一步改進在于：所述弧形滑軌的表面活動安裝有收集箱，所述收集箱的表面焊接有拉把，所述收集箱活動安裝在安裝槽內，收集箱用來收集干燥后的藥用粉料。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、1、本實用新型提供一種制藥用粉料循環干燥設備，通過設置熱風機和送風機，送風機將熱風機產生的熱量通過輸送管輸送至干燥筒內，對筒內的藥用粉料進行烘干，再然后剩余的熱量通過吸熱管輸送回泵機，泵機輸送至送風機內，以便于送風機能夠?qū)ν矁?nèi)的藥用粉料循環烘干，保障了該裝置易于操作，且節能高效。

13、2、本實用新型提供一種制藥用粉料循環干燥設備，通過設置密封蓋配合觀察口，有效增強了該裝置的密封性，且便于操作人員觀察筒內情況，進一步提升了該裝置的安全性。

14、3、本實用新型提供一種制藥用粉料循環干燥設備，通過設置收集箱，可快速收集排出的藥用粉料，再配合安裝槽、弧形滑軌和拉把可對收集箱進行更換，增強了該裝置的收集效率。

技術特征：

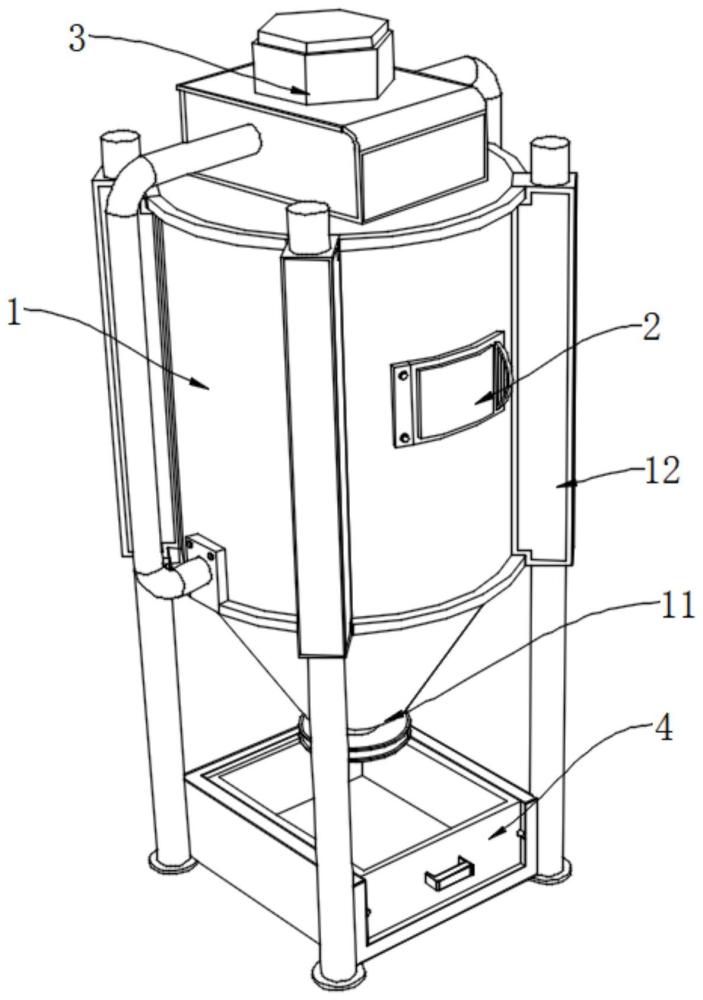

1.一種制藥用粉料循環干燥設備，包括干燥筒(1)，其特征在于：所述干燥筒(1)的底部開設有出料口(11)，所述干燥筒(1)的表面焊接有支撐架(12)，所述干燥筒(1)的表面開設有入料口(2)；

2.根據權利要求1所述的一種制藥用粉料循環干燥設備，其特征在于：所述出料口(11)的一側固定安裝有閥門，所述支撐架(12)的底部焊接有防滑支腳。

3.根據權利要求1所述的一種制藥用粉料循環干燥設備，其特征在于：所述密封蓋(21)與入料口(2)之間設置有密封圈，所述觀察口(23)的表面固定安裝有玻璃窗。

4.根據權利要求1所述的一種制藥用粉料循環干燥設備，其特征在于：所述送風機(31)安裝在干燥筒(1)的頂端表面，所述送風機(31)的內部設置有泵機，所述吸熱管(35)的輸出端與泵機連接，所述吸熱管(35)的輸入端也安裝有固定板(33)。

5.根據權利要求4所述的一種制藥用粉料循環干燥設備，其特征在于：所述固定板(33)固定安裝在干燥筒(1)的兩側表面，所述吸熱管(35)與輸送管(32)對齊。

6.根據權利要求1所述的一種制藥用粉料循環干燥設備，其特征在于：所述支撐架(12)的底部固定安裝有安裝槽(4)，所述安裝槽(4)的內壁兩側焊接有弧形滑軌(41)。

7.根據權利要求6所述的一種制藥用粉料循環干燥設備，其特征在于：所述弧形滑軌(41)的表面活動安裝有收集箱(42)，所述收集箱(42)的表面焊接有拉把(43)，所述收集箱(42)活動安裝在安裝槽(4)內。

技術總結
本技術公開了一種制藥用粉料循環干燥設備，涉及制藥領域技術領域，包括干燥筒，所述干燥筒的底部開設有出料口，所述干燥筒的表面焊接有支撐架，所述干燥筒的表面開設有入料口，所述入料口的表面活動安裝有密封蓋，所述密封蓋的表面設置有觀察口，所述密封蓋的一側表面焊接有把手，所述干燥筒的頂部設置有熱風機，所述熱風機的底部固定連接有送風機，所述送風機的輸出端側固定連接有輸送管，所述輸送管的輸出端焊接有固定板，所述固定板的表面固定安裝有過濾網，所述送風機的另一端固定連接有吸熱管。本技術通過設置密封蓋配合觀察口，有效增強了該裝置的密封性，且便于操作人員觀察筒內情況，進一步提升了該裝置的安全性。

技術研發人員：李輝,王萬兵
受保護的技術使用者：江蘇天利制藥設備有限公司
技術研發日：20240327
技術公布日：2025/4/28
