本技術涉及金屬冶煉，尤其涉及一種高效防氧化金屬冶煉裝置。

背景技術：

1、在傳統冶煉過程中，金屬原料和中間產品在高溫下與氧氣接觸，容易發生氧化反應，形成氧化物。這不僅會降低金屬的純度，還可能影響最終產品的質量。氧化會導致爐料中的金屬損失，增加生產成本。同時，氧化物的形成還會影響冶煉過程的順利進行。為了還原氧化物以獲得純金屬，需要額外的能源投入，如使用還原劑或增加加熱溫度，這將會導致能源的浪費。

2、如何發明一種高效防氧化金屬冶煉裝置來改善這些問題，成為了本領域技術人員亟待解決的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種高效防氧化金屬冶煉裝置。

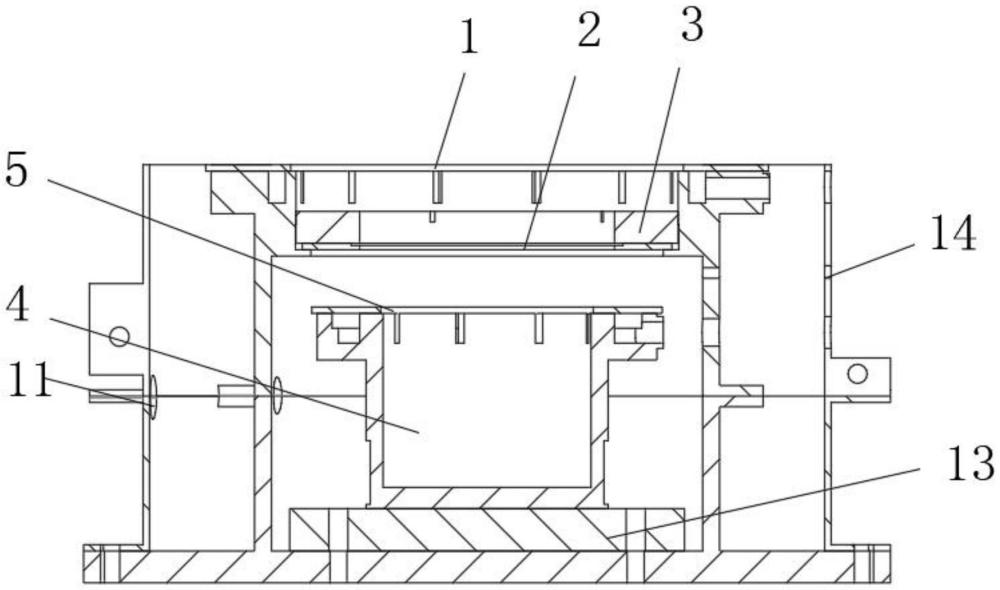

2、為了實現上述目的，本實用新型采用了如下技術方案：一種高效防氧化金屬冶煉裝置，包括設置在上部的觀測平臺、設置在中部的冶煉加熱組件和設置在下部的固定組件；

3、所述觀測平臺用于實時觀察冶煉加熱組件的冶煉金屬工作，包括上加熱筒蓋、底座上玻璃墊和玻璃壓圈，所述玻璃壓圈用于固定底座上玻璃墊；

4、所述冶煉加熱組件通過電磁加熱實現金屬冶煉，包括小加熱筒以及密封蓋合在小加熱筒敞開口處的下加熱筒蓋,所述小加熱筒內盛有固體待測金屬，所述下加熱筒蓋內部設計有環形凹槽，且外表面設置有吹氮進氣口，所述環形凹槽的內邊緣設計有多個導氣孔，用于將惰性氣體充分均勻的通入小加熱筒內；

5、所述固定組件用于固定小加熱筒保證小加熱筒的穩定，包括小加熱筒固定螺板、小加熱筒固定塊和固定棒，所述固定棒和小加熱筒固定螺板螺紋連接，所述固定棒的一端與小加熱筒固定塊轉動連接。

6、作為上述技術方案的進一步描述：

7、所述固定組件為左右對稱的兩組。

8、作為上述技術方案的進一步描述：

9、所述小加熱筒采用電磁加熱，所述吹氮進氣口連接惰性氣體罐。

10、作為上述技術方案的進一步描述：

11、所述小加熱筒下方還設置有隔熱板。

12、作為上述技術方案的進一步描述：

13、所述觀測平臺、冶煉加熱組件和固定組件的外部共同設置有防護壁，所述防護壁的外表面開設有固定棒孔和與吹氮進氣口位于同一直線上的開孔。

14、作為上述技術方案的進一步描述：

15、所述防護壁的外表面中部還開設有熱電偶探孔。

16、作為上述技術方案的進一步描述：

17、所述觀測平臺、冶煉加熱組件和固定組件之間連為一體構成一個密閉空間

18、本實用新型具有如下有益效果：

19、1、本實用新型中，下加熱筒蓋中所設計的環形凹槽，且凹槽內邊緣設計了六個導氣孔，該設計可以使得惰性氣體進入凹槽時可以沿著凹槽流通并通過各個導氣孔均勻的擴散進小加熱筒中，與冶煉金屬充分接觸，從而更大程度上避免了金屬與氧氣發生氧化反應，提高了冶煉的效率。

20、2、本實用新型中，小加熱筒底兩側設置有小加熱筒固定塊，通過固定裝置調節螺板固定棒的位置，使得小加熱筒在加熱過程中保持穩定，防護壁保護層可以防止在加熱的過程中，發生過多的熱量損失，從而大大提高了熱量的利用率。

技術特征：

1.一種高效防氧化金屬冶煉裝置，其特征在于：包括設置在上部的觀測平臺、設置在中部的冶煉加熱組件和設置在下部的固定組件；

2.根據權利要求1所述的一種高效防氧化金屬冶煉裝置，其特征在于：所述固定組件為左右對稱的兩組。

3.根據權利要求1所述的一種高效防氧化金屬冶煉裝置，其特征在于：所述小加熱筒（4）采用電磁加熱，所述吹氮進氣口（7）連接惰性氣體罐。

4.根據權利要求1所述的一種高效防氧化金屬冶煉裝置，其特征在于：所述小加熱筒（4）下方還設置有隔熱板（13）。

5.根據權利要求1所述的一種高效防氧化金屬冶煉裝置，其特征在于：所述觀測平臺、冶煉加熱組件和固定組件的外部共同設置有防護壁（14），所述防護壁（14）的外表面開設有固定棒孔（10）和與吹氮進氣口（7）位于同一直線上的開孔。

6.根據權利要求5所述的一種高效防氧化金屬冶煉裝置，其特征在于：所述防護壁（14）的外表面中部還開設有熱電偶探孔（11）。

7.根據權利要求1所述的一種高效防氧化金屬冶煉裝置，其特征在于：所述觀測平臺、冶煉加熱組件和固定組件之間連為一體構成一個密閉空間。

技術總結
本技術涉及金屬冶煉技術領域，公開了一種高效防氧化金屬冶煉裝置，包括設置在上部的觀測平臺、設置在中部的冶煉加熱組件和設置在下部的固定組件；所述觀測平臺用于實時觀察冶煉加熱組件的冶煉金屬工作，包括上加熱筒蓋、底座上玻璃墊和玻璃壓圈，所述玻璃壓圈用于固定底座上玻璃墊；所述冶煉加熱組件通過電磁加熱實現金屬冶煉。本技術中，下加熱筒蓋中所設計的環形凹槽，且凹槽內邊緣設計了六個導氣孔，該設計可以使得惰性氣體進入凹槽時可以沿著凹槽流通并通過各個導氣孔均勻的擴散進小加熱筒中，與冶煉金屬充分接觸，從而更大程度上避免了金屬與氧氣發生氧化反應，提高了冶煉的效率。

技術研發人員：張濤,達彪,沈韜,唐都作,徐萬立,李少英,王明江,王艦,劉慶東,李俊杰,李春,李正永
受保護的技術使用者：昆明理工大學
技術研發日：20240626
技術公布日：2025/4/28
