本技術涉及泥漿加熱領域，特別涉及一種陶瓷泥漿加熱系統。

背景技術：

1、為了節約能源、提高經濟效益，現有的建筑陶瓷生產中，會利用窯爐尾部的余熱對泥漿進行加熱，再將加熱后的泥漿輸送到噴霧塔中。現有的泥漿加熱裝置設置有換熱器，換熱器內設有多條垂直設置的換熱管，換熱管內通入泥漿，-每條換熱管之間為間隔設置，窯爐尾部的熱量傳遞給水即對水進行加熱，這加熱的水通入換熱器內，與換熱管接觸，將水的熱量傳遞給換熱管內的泥漿，從而實現泥漿加熱。然而，多條換熱管之間的間隙很小，長期使用后容易在間隙處結垢，減少熱水和換熱管的接觸面積，降低熱交換效率。此外，泥漿管直徑小，容易發生堵塞問題，造成生產不穩定。最后，其進水口和回水口均設于換熱器的中部，熱水難以均勻分布于整個換熱器，熱水無法保證和全部的換熱管接觸，也使得熱交換效率低。

技術實現思路

1、本實用新型所要解決的技術問題在于，提供一種陶瓷泥漿加熱系統，熱水和加熱管充分接觸，熱交換效率高。

2、為了解決上述技術問題，本實用新型提供了一種陶瓷泥漿加熱系統，包括加熱裝置，所述加熱裝置包括加熱本體，所述加熱本體設有加熱腔，所述加熱本體的頂部設有出漿口和進水口，底部設有進漿口和出水口；所述進水口和出水口分別與加熱腔連通；

3、所述加熱腔內設有加熱管，所述進漿口通過加熱管與出漿口連通；所述加熱管沿加熱腔周向環繞，且自加熱腔的頂部向底部環繞延伸設置。

4、作為上述方案的改進，所述加熱管的內直徑為大于等于40mm。

5、作為上述方案的改進，所述加熱腔內設有若干個分水口，所述分水口均勻分布于加熱腔的頂部。

6、作為上述方案的改進，所述加熱本體的頂部設有分別與加熱腔連通的補水口和溢流口；

7、所述加熱腔內設有液位計。

8、作為上述方案的改進，所述加熱本體的外側壁覆蓋有保溫層。

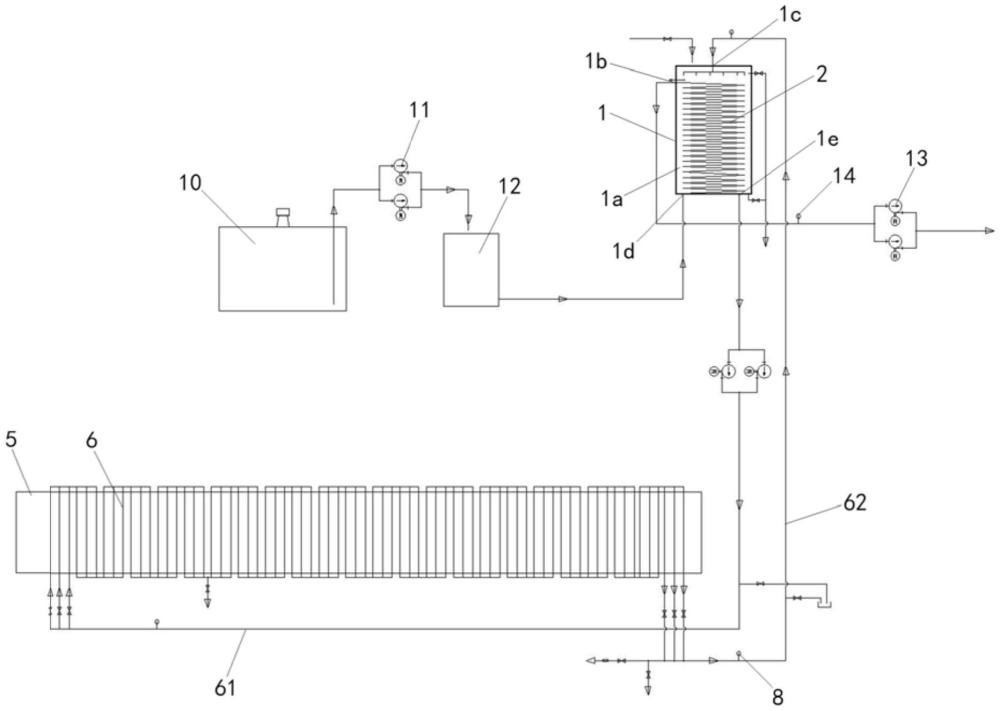

9、作為上述方案的改進，還包括熱水裝置，所述熱水裝置包括熱源本體和熱水管，所述熱水管布設于熱源本體上；所述熱水管的一端通過進水管與出水口連通，另一端通過出水管與進水口連通。

10、作為上述方案的改進，所述進水口處設有進水溫度傳感器；

11、所述出水管上設有出水溫度傳感器。

12、作為上述方案的改進，還包括泥漿裝置，所述泥漿裝置包括泥漿池、第一泥漿泵和泥漿伺服罐，所述泥漿池、第一泥漿泵、泥漿伺服罐和進漿口依次連通。

13、作為上述方案的改進，還包括輸送裝置，所述輸送裝置包括第二泥漿泵和泥漿溫度傳感器，所述出漿口和第二泥漿泵連通，所述泥漿溫度傳感器用于檢測出漿口處泥漿的溫度。

14、實施本實用新型，具有如下有益效果：

15、本實用新型陶瓷泥漿加熱系統的加熱本體的頂部設有出漿口和進水口，底部設有進漿口和出水口，進水口和出水口分別與加熱腔連通，進漿口通過加熱管與出漿口連通，即熱水從加熱本體頂部流向底部，而泥漿則從加熱本體的底部流向頂部，熱水和泥漿相對而流，使得熱水和加熱管的冷熱液體逆流，溫差大，熱交換效率高。此外，加熱管沿加熱腔周向環繞，且自加熱腔的頂部向底部環繞延伸設置，加大了加熱管的設置長度，增加了泥漿在加熱腔內的停留時間和流動行程，使泥漿和熱水能充分地進行熱傳遞，熱交換效率高。

技術特征：

1.一種陶瓷泥漿加熱系統，其特征在于，包括加熱裝置，所述加熱裝置包括加熱本體，所述加熱本體設有加熱腔，所述加熱本體的頂部設有出漿口和進水口，底部設有進漿口和出水口；所述進水口和出水口分別與加熱腔連通；

2.如權利要求1所述的陶瓷泥漿加熱系統，其特征在于，所述加熱管的內直徑為大于等于40mm。

3.如權利要求1所述的陶瓷泥漿加熱系統，其特征在于，所述加熱腔內設有若干個分水口，所述分水口均勻分布于加熱腔的頂部。

4.如權利要求1所述的陶瓷泥漿加熱系統，其特征在于，所述加熱本體的頂部設有分別與加熱腔連通的補水口和溢流口；

5.如權利要求1所述的陶瓷泥漿加熱系統，其特征在于，所述加熱本體的外側壁覆蓋有保溫層。

6.如權利要求1所述的陶瓷泥漿加熱系統，其特征在于，還包括熱水裝置，所述熱水裝置包括熱源本體和熱水管，所述熱水管布設于熱源本體上；所述熱水管的一端通過進水管與出水口連通，另一端通過出水管與進水口連通。

7.如權利要求6所述的陶瓷泥漿加熱系統，其特征在于，所述進水口處設有進水溫度傳感器；

8.如權利要求1-7中任一項所述的陶瓷泥漿加熱系統，其特征在于，還包括泥漿裝置，所述泥漿裝置包括泥漿池、第一泥漿泵和泥漿伺服罐，所述泥漿池、第一泥漿泵、泥漿伺服罐和進漿口依次連通。

9.如權利要求1-7中任一項所述的陶瓷泥漿加熱系統，其特征在于，還包括輸送裝置，所述輸送裝置包括第二泥漿泵和泥漿溫度傳感器，所述出漿口和第二泥漿泵連通，所述泥漿溫度傳感器用于檢測出漿口處泥漿的溫度。

技術總結
本技術涉及泥漿加熱領域，特別涉及一種陶瓷泥漿加熱系統，包括加熱裝置，所述加熱裝置包括加熱本體，所述加熱本體設有加熱腔，所述加熱本體的頂部設有出漿口和進水口，底部設有進漿口和出水口；所述進水口和出水口分別與加熱腔連通；所述加熱腔內設有加熱管，所述進漿口通過加熱管與出漿口連通；所述加熱管沿加熱腔周向環繞，且自加熱腔的頂部向底部環繞延伸設置。采用本技術，熱水和加熱管充分接觸，熱交換效率高。

技術研發人員：謝越林,羅志平,張偉軍,譚曉東
受保護的技術使用者：佛山市恒力泰科技有限公司
技術研發日：20240621
技術公布日：2025/4/28
