本申請涉及家用電器，特別涉及一種加濕器。

背景技術：

1、在較為干燥的環境中，需要通過加濕器來改變環境的濕度，加濕器包括霧化模組，霧化模組能夠將液態水霧化并產生霧氣，并將霧氣傳導至周圍環境中以提高環境濕度。

2、加濕器還包括電路板等電器元件，傳統的加濕器一般采取對電器元件進行刷涂防水漆的措施來實現防水的效果，操作較為繁瑣。

技術實現思路

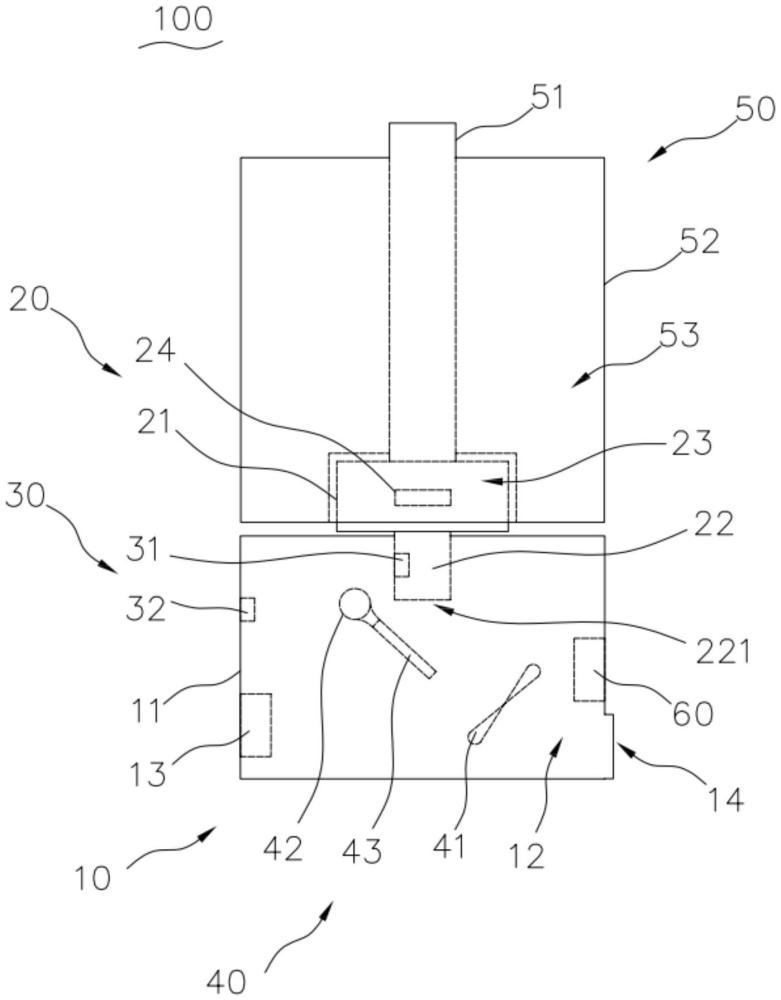

1、本申請提供一種加濕器，加濕器包括控制模組、霧化模組、濕度檢測模組和空氣流動模組；控制模組具有控制室，霧化模組與控制模組電性連接，霧化模組具有與外界連通的霧化室，霧化室設有與控制室連通的連通口；濕度檢測模組設置于控制室并與控制模組電性連接；空氣流動模組包括驅動件、分隔件和氣流發生器，驅動件設置于控制室并與控制模組電性連接，分隔件連接于驅動件，分隔件用于在驅動件的驅動作用下封閉或敞開連通口，氣流發生器設置于控制室并與控制模組電性連接。

2、其中，在一些實施例中，控制室設有換氣口，控制室經由換氣口與外界連通，氣流發生器能夠將外界的空氣經由換氣口抽吸進控制室并將空氣經由連通口傳導至霧化室。

3、其中，在一些實施例中，氣流發生器包括雙向換氣扇，雙向換氣扇能夠繞第一方向轉動以將外界的空氣抽吸至控制室，雙向換氣扇能夠繞第二方向轉動以將控制室內的空氣傳導至霧化室的外界，第一方向與第二方向相反。

4、其中，在一些實施例中，雙向換氣扇位于換氣口和連通口之間，雙向換氣扇的一側朝向換氣口、另一側朝向連通口。

5、其中，在一些實施例中，控制模組包括控制殼體，控制殼體限定出控制室，霧化模組包括霧化殼體和緩沖管道，霧化殼體限定出霧化室，緩沖管道的一端口連通于霧化室，緩沖管道的另一端口連通于控制室并設有連通口；濕度檢測模組包括設置于緩沖管道內并與控制模組電性連接的第一濕度傳感器或/及設置于控制殼體內并與控制模組電性連接的第二濕度傳感器。

6、其中，在一些實施例中，空氣流動模組還包括密封件，密封件環設于分隔件的外周，在分隔件封閉連通口的情況下，分隔件嵌入連通口中，密封件位于連通口的邊緣結構和分隔件之間。

7、其中，在一些實施例中，空氣流動模組還包括密封件，密封件設置于分隔件朝向連通口的一側，分隔件覆設于連通口，密封件抵接于連通口的邊緣結構以封閉連通口。

8、其中，在一些實施例中，分隔件包括軟木塞、橡膠塞、硅膠塞中的一種。

9、其中，在一些實施例中，加濕器還包括儲水箱，儲水箱用于存儲液態水，儲水箱與霧化室連通。

10、其中，在一些實施例中，儲水箱包括彼此連接的傳導風道和外殼，傳導風道與霧化室連通，外殼環繞設置于傳導風道的外周，外殼至少部分結構與傳導風道間隔設置，以使外殼與傳導風道共同限定出儲水槽以用于存儲液態水，儲水槽與霧化室連通。

11、其中，在一些實施例中，加濕器還包括報警單元，報警單元與控制模組電性連接；報警單元包括以下模塊中的至少一種：led顯示模塊、蜂鳴器模塊。

12、本申請提供了一種加濕器，加濕器包括控制模組、霧化模組、濕度檢測模組和空氣流動模組。控制模組具有控制室，霧化模組具有霧化室，霧化室設有與控制室連通的連通口，空氣流動模組和濕度檢測模組設置在控制室內并分別與控制模組電性連接，濕度檢測模組用于檢測控制室內的空氣濕度。空氣流動模組包括分隔件和氣流發生器。在分隔件敞開連通口的情況下，氣流發生器將外界的空氣抽吸進控制室并形成快速流動的氣流，氣流經由連通口傳導至霧化室，隨后攜帶霧化室中的水霧傳導至應用環境，以提高應用環境的濕度，氣流的流速較快以能夠將水霧傳導至距離加濕器較遠的位置，以使得應用環境各個區域的濕度較為平衡。在分隔件封蓋連通口的情況下，分隔件阻礙霧化室內的水霧傳導至控制室，氣流發生器抽吸控制室內潮濕的空氣并將潮濕空氣傳導至應用環境，以降低控制室的濕度，避免電器元件受潮時間過久，避免水霧在電器元件上凝結成液態水珠，防止控制電路短路或損壞。

13、在本實施例的設置下，空氣流動模組的驅動件能夠自動驅動分隔件封蓋連通口以及時隔開控制室和霧化室，氣流發生器能夠自動并及時地將控制室內潮濕的空氣導排至應用環境以及時降低控制室內的濕度，使得控制室保持較低濕度的狀態或保持較為干燥的狀態，防水、防潮濕效果較好，可以不用為控制室內的電器元件刷涂防水漆，減少較為麻煩的生產步驟，提高生產效率。

技術特征：

1.一種加濕器，其特征在于，包括：

2.如權利要求1所述的加濕器，其特征在于，所述控制室設有換氣口，所述控制室經由所述換氣口與外界連通，所述氣流發生器能夠將外界的空氣經由所述換氣口抽吸進所述控制室并將空氣經由所述連通口傳導至所述霧化室。

3.如權利要求2所述的加濕器，其特征在于，所述氣流發生器包括雙向換氣扇，所述雙向換氣扇能夠繞第一方向轉動以將外界的空氣抽吸至所述控制室，所述雙向換氣扇能夠繞第二方向轉動以將所述控制室內的空氣傳導至所述霧化室的外界，所述第一方向與所述第二方向相反。

4.如權利要求3所述的加濕器，其特征在于，所述雙向換氣扇位于所述換氣口和所述連通口之間，所述雙向換氣扇的一側朝向所述換氣口、另一側朝向所述連通口。

5.如權利要求1所述的加濕器，其特征在于，所述控制模組包括控制殼體，所述控制殼體限定出控制室，所述霧化模組包括霧化殼體和緩沖管道，所述霧化殼體限定出所述霧化室，所述緩沖管道的一端口連通于所述霧化室，所述緩沖管道的另一端口連通于所述控制室并設有所述連通口；

6.如權利要求1所述的加濕器，其特征在于，所述空氣流動模組還包括密封件，所述密封件環設于所述分隔件的外周，在所述分隔件封閉所述連通口的情況下，所述分隔件嵌入所述連通口中，所述密封件位于所述連通口的邊緣結構和所述分隔件之間。

7.如權利要求1所述的加濕器，其特征在于，所述空氣流動模組還包括密封件，所述密封件設置于所述分隔件朝向所述連通口的一側，所述分隔件覆設于所述連通口，所述密封件抵接于所述連通口的邊緣結構以封閉所述連通口。

8.如權利要求1所述的加濕器，其特征在于，所述分隔件包括軟木塞、橡膠塞、硅膠塞中的一種。

9.如權利要求1至8中任意一項所述的加濕器，其特征在于，所述加濕器還包括儲水箱，所述儲水箱用于存儲液態水，所述儲水箱與所述霧化室連通。

10.如權利要求9所述的加濕器，其特征在于，所述儲水箱包括彼此連接的傳導風道和外殼，所述傳導風道與所述霧化室連通，所述外殼環繞設置于所述傳導風道的外周，所述外殼至少部分結構與所述傳導風道間隔設置，以使所述外殼與所述傳導風道共同限定出儲水槽以用于存儲液態水，所述儲水槽與所述霧化室連通。

11.如權利要求1所述的加濕器，其特征在于，所述加濕器還包括報警單元，所述報警單元與所述控制模組電性連接；

技術總結
本申請涉及一種加濕器，加濕器包括控制模組、霧化模組、濕度檢測模組和空氣流動模組；控制模組具有控制室，霧化模組與控制模組電性連接，霧化模組具有與外界連通的霧化室，霧化室設有與控制室連通的連通口；濕度檢測模組設置于控制室并與控制模組電性連接；空氣流動模組包括驅動件、分隔件和氣流發生器，驅動件設置于控制室并與控制模組電性連接，分隔件連接于驅動件，分隔件用于在驅動件的驅動作用下封閉或敞開連通口，氣流發生器設置于控制室并與控制模組電性連接。在本實施例的設置下，空氣流動模組能夠自動將控制室的濕度調節至較低的狀態，無需人工操作。

技術研發人員：賈耀磊,吳文龍
受保護的技術使用者：深圳智巖科技股份有限公司
技術研發日：20240620
技術公布日：2025/4/28
