本技術涉及熱水器領域,具體涉及一種電磁加熱的回轉窯。
背景技術:
1、目前,回轉窯具有圓筒狀結構,圓筒狀結構與水平面的夾角通常為1°至5°,將物料輸入到回轉窯的一端,隨著回轉窯繞其筒狀結構的軸線緩慢旋轉,物料因為重力作用而緩慢近似螺旋運動至回轉窯的另一端并排出,期間使回轉窯升溫,起到烘干物料的作用,現有技術通常采用一體式圓筒結構,工廠根據客戶需求,定制每套回轉窯設備的圓筒的軸向長度,但是這樣會造成加工周期長,而且若客戶臨時取消訂單,就會造成回轉窯制作方巨大損失,因為定制長度的回轉窯不適用于其他客戶,所以現有技術的回轉窯的制造靈活性不好,有必要進行改進。
技術實現思路
1、本實用新型的目的在于克服現有技術的不足,提供一種電磁加熱的回轉窯,它的制造靈活性較好。
2、本實用新型的目的是通過下述技術方案實現的。
3、本實用新型公開的電磁加熱的回轉窯,包括窯筒拼件,所述窯筒拼件包括鐵芯筒、線圈及拼接法蘭,所述線圈繞設于所述鐵芯筒的外部,所述拼接法蘭設于所述鐵芯筒的左右兩端處,至少兩個所述窯筒拼件沿軸向分布,相鄰的所述拼接法蘭貼靠固定連接,相鄰的所述鐵芯筒對正連通設置;還包括電機,所述電機驅動所述窯筒拼件轉動。
4、優選地,所述拼接法蘭上形成有螺栓安裝孔,所述螺栓安裝孔內設有螺栓,相鄰的所述拼接法蘭通過對應的所述螺栓固定連接,所述拼接法蘭上形成有定位燕尾缺口;還包括燕尾鑲件,所述燕尾鑲件適配穿過相鄰的所述拼接法蘭上的所述定位燕尾缺口。
5、優選地,所述窯筒拼件包括角碼及母線撐條,所述母線撐條的兩端分別通過對應的所述角碼與對應的所述拼接法蘭固定連接,所述母線撐條圍設于所述鐵芯筒的外側。
6、優選地,本實用新型的回轉窯還包括支架組件,所述支架組件包括底座及調節座,所述調節座的一端與所述底座的一端鉸接,所述底座相對應的另一端鉸接有下擺臂,所述調節座相對應的另一端鉸接有上擺臂,所述上擺臂與所述下擺臂通過左右旋雙頭螺桿連接,所述窯筒拼件轉動設置在所述調節座上,所述電機安裝在所述調節座上。
7、優選地,所述左右旋雙頭螺桿的中部形成有六角頸部。
8、本實用新型與現有技術相比較,其有益效果是:通過設置窯筒拼件包括鐵芯筒、線圈及拼接法蘭,線圈繞設于鐵芯筒的外部,拼接法蘭設于鐵芯筒的左右兩端處,至少兩個窯筒拼件沿軸向分布,相鄰的拼接法蘭貼靠固定連接,相鄰的鐵芯筒對正連通設置,使本實用新型的回轉窯的加熱窯道為拼接而成,于是有利于提高本實用新型的電磁加熱的回轉窯的制造靈活性。

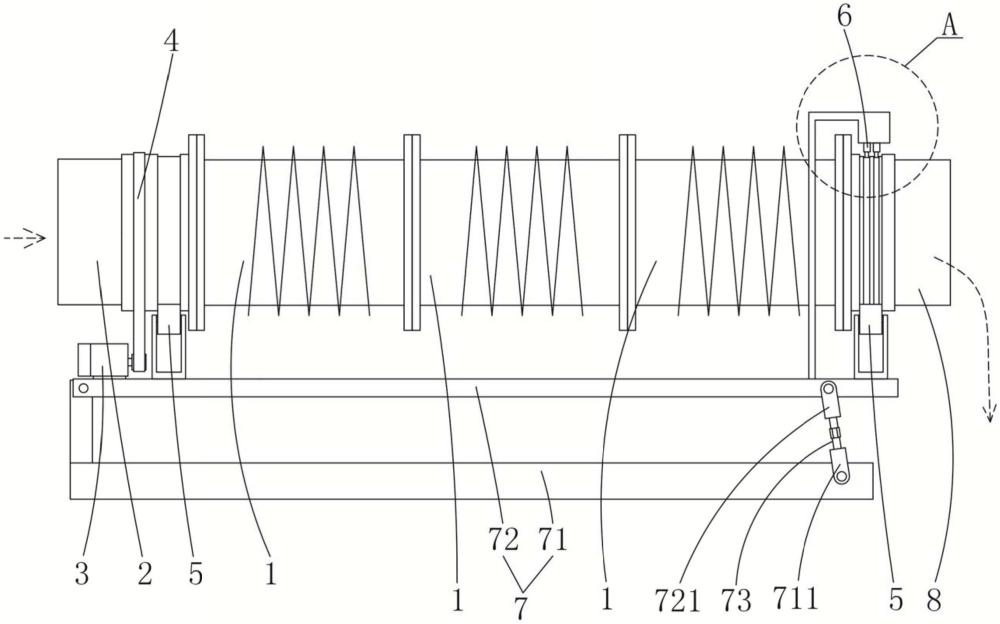

1.一種電磁加熱的回轉窯,其特征在于:包括窯筒拼件(1),所述窯筒拼件(1)包括鐵芯筒(11)、線圈(12)及拼接法蘭(13),所述線圈(12)繞設于所述鐵芯筒(11)的外部,所述拼接法蘭(13)設于所述鐵芯筒(11)的左右兩端處,至少兩個所述窯筒拼件(1)沿軸向分布,相鄰的所述拼接法蘭(13)貼靠固定連接,相鄰的所述鐵芯筒(11)對正連通設置;還包括電機(3),所述電機(3)驅動所述窯筒拼件(1)轉動。
2.根據權利要求1所述電磁加熱的回轉窯,其特征在于:所述拼接法蘭(13)上形成有螺栓安裝孔(1301),所述螺栓安裝孔(1301)內設有螺栓,相鄰的所述拼接法蘭(13)通過對應的所述螺栓固定連接,所述拼接法蘭(13)上形成有定位燕尾缺口(1302);還包括燕尾鑲件(9),所述燕尾鑲件(9)適配穿過相鄰的所述拼接法蘭(13)上的所述定位燕尾缺口(1302)。
3.根據權利要求1所述電磁加熱的回轉窯,其特征在于:所述窯筒拼件(1)包括角碼(14)及母線撐條(15),所述母線撐條(15)的兩端分別通過對應的所述角碼(14)與對應的所述拼接法蘭(13)固定連接,所述母線撐條(15)圍設于所述鐵芯筒(11)的外側。
4.根據權利要求1所述電磁加熱的回轉窯,其特征在于:還包括支架組件(7),所述支架組件(7)包括底座(71)及調節座(72),所述調節座(72)的一端與所述底座(71)的一端鉸接,所述底座(71)相對應的另一端鉸接有下擺臂(711),所述調節座(72)相對應的另一端鉸接有上擺臂(721),所述上擺臂(721)與所述下擺臂(711)通過左右旋雙頭螺桿(73)連接,所述窯筒拼件(1)轉動設置在所述調節座(72)上,所述電機(3)安裝在所述調節座(72)上。
5.根據權利要求4所述電磁加熱的回轉窯,其特征在于:所述左右旋雙頭螺桿(73)的中部形成有六角頸部(731)。
