本技術涉及制冷柜除霧，更具體地說，涉及一種制冷柜玻璃除霧裝置。

背景技術：

1、制冷柜的構造和冰箱構造一樣，是由箱體、制冷系統、溫度控制裝置三部分組成，與冰箱的作用大致相同，常用來儲存需要低溫或者急凍保存的物品，相較于冰箱而言，制冷柜的空間容積更大，因此能儲存的物體也更多，實用性也更加廣泛。

2、在使用制冷柜的過程中，由于冷柜內外部空間溫差較大，因此冷柜的玻璃層容易布滿霧，從而需要除霧裝置對冷柜玻璃進行除霧。

3、基于上述，本發明人發現：目前，在對冷柜玻璃進行除霧時，通常采用添加了洗潔精的抹布對玻璃進行除霧，這種除霧方式需要人工頻繁地對玻璃來回擦拭，且除霧范圍較小，于是，有鑒于此，針對現有的結構予以研究改良，提供一種制冷柜玻璃除霧裝置，以期達到更具有更加實用價值性的目的。

技術實現思路

1、1.要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種制冷柜玻璃除霧裝置，它可以實現防止采用添加了洗潔精的抹布對玻璃進行除霧，這種除霧方式需要人工對玻璃來回擦拭，且除霧范圍較小的問題。

3、2.技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種制冷柜玻璃除霧裝置，包括收納筒，所述收納筒的上方設置有活動筒，所述活動筒的外側套接有固定套，且活動筒的上方螺紋連接有手握桿，所述固定套的一側設置有手提帶，所述收納筒的下方安裝有固定板，所述固定板的下方設置有擦板，所述收納筒的內側開設有螺紋槽一，所述螺紋槽一的一側螺紋連接有限位螺桿，所述固定板與收納筒的連接處設置有螺紋接頭一，所述擦板的兩側設置有安裝螺栓，且擦板的外表壁固定連接有除霧布。

6、進一步的，所述活動筒的內側開設有螺紋槽二，且活動筒的上部與手握桿的連接處設有內螺紋。

7、進一步的，所述手握桿的外側固定連接有防滑紋，且手握桿的下方固定連接有螺紋接頭二，所述螺紋接頭二與內螺紋螺紋連接。

8、進一步的，所述限位螺桿貫穿收納筒與活動筒螺紋連接。

9、進一步的，所述螺紋槽一的尺寸與螺紋槽二的尺寸一致。

10、進一步的，所述螺紋接頭一與收納筒螺紋連接。

11、進一步的，所述安裝螺栓設有兩組，每三個安裝螺栓為一組，對稱設于除霧布的兩側。

12、3.有益效果

13、相比于現有技術，本實用新型的優點在于：

14、(1)本方案，通過設置除霧布設于固定板的底部，根據使用者需求，使得活動筒在收納筒內側，利用限位螺桿貫穿收納筒與活動筒螺紋連接，使用時，只需用手握住手握桿，使得擦板上的除霧布對準起霧的冷柜玻璃進行擦拭即可，可根據冷柜玻璃位置的不同對擦板的長度進行調節，使用較為便捷，實用性高。

15、(2)本方案，通過設置手握桿上的螺紋接頭二與活動筒上的內螺紋螺紋連接，利用固定板上的螺紋接頭一與收納筒螺紋連接，再利用兩組相對稱的安裝螺栓將擦板安裝于固定板的底部，可對除霧結構的各個部位進行快速拆裝，后續放置以及檢修也更為方便。

技術特征：

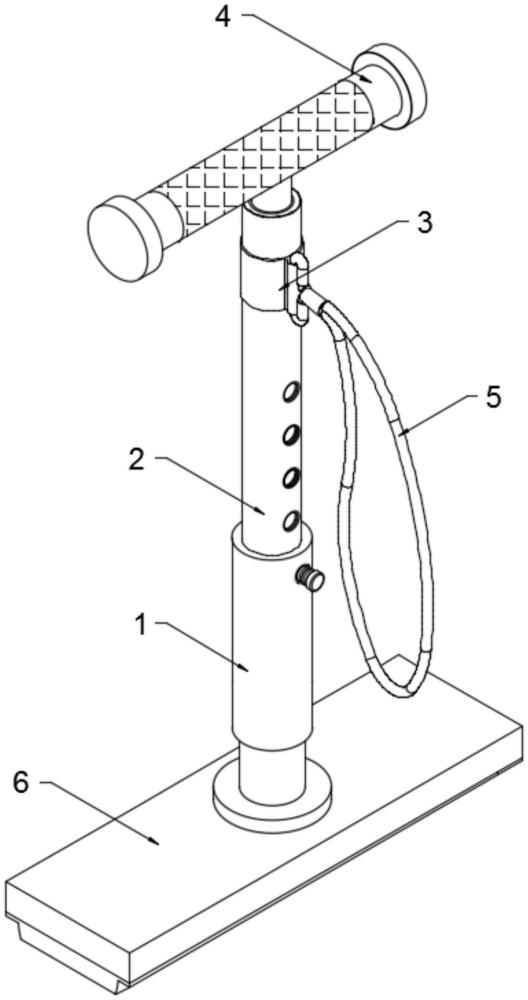

1.一種制冷柜玻璃除霧裝置，包括收納筒(1)，所述收納筒(1)的上方設置有活動筒(2)，所述活動筒(2)的外側套接有固定套(3)，且活動筒(2)的上方螺紋連接有手握桿(4)，其特征在于：所述固定套(3)的一側設置有手提帶(5)，所述收納筒(1)的下方安裝有固定板(6)，所述固定板(6)的下方設置有擦板(7)，所述收納筒(1)的內側開設有螺紋槽一(9)，所述螺紋槽一(9)的一側螺紋連接有限位螺桿(8)，所述固定板(6)與收納筒(1)的連接處設置有螺紋接頭一(10)，所述擦板(7)的兩側設置有安裝螺栓(11)，且擦板(7)的外表壁固定連接有除霧布(12)。

2.根據權利要求1所述的一種制冷柜玻璃除霧裝置，其特征在于：所述活動筒(2)的內側開設有螺紋槽二(21)，且活動筒(2)的上部與手握桿(4)的連接處設有內螺紋(22)。

3.根據權利要求2所述的一種制冷柜玻璃除霧裝置，其特征在于：所述手握桿(4)的外側固定連接有防滑紋(41)，且手握桿(4)的下方固定連接有螺紋接頭二(42)，所述螺紋接頭二(42)與內螺紋(22)螺紋連接。

4.根據權利要求1所述的一種制冷柜玻璃除霧裝置，其特征在于：所述限位螺桿(8)貫穿收納筒(1)與活動筒(2)螺紋連接。

5.根據權利要求2所述的一種制冷柜玻璃除霧裝置，其特征在于：所述螺紋槽一(9)的尺寸與螺紋槽二(21)的尺寸一致。

6.根據權利要求1所述的一種制冷柜玻璃除霧裝置，其特征在于：所述螺紋接頭一(10)與收納筒(1)螺紋連接。

7.根據權利要求1所述的一種制冷柜玻璃除霧裝置，其特征在于：所述安裝螺栓(11)設有兩組，每三個安裝螺栓(11)為一組，對稱設于除霧布(12)的兩側。

技術總結
本技術公開了一種制冷柜玻璃除霧裝置，屬于制冷柜除霧技術領域，一種制冷柜玻璃除霧裝置，包括收納筒，所述收納筒的上方設置有活動筒，所述活動筒的外側套接有固定套，且活動筒的上方螺紋連接有手握桿，所述固定套的一側設置有手提帶，所述收納筒的下方安裝有固定板，所述固定板的下方設置有擦板，所述收納筒的內側開設有螺紋槽一；通過設置除霧布設于固定板的底部，根據使用者需求，使得活動筒在收納筒內側，利用限位螺桿貫穿收納筒與活動筒螺紋連接，使用時，只需用手握住手握桿，使得擦板上的除霧布對準起霧的冷柜玻璃進行擦拭即可，可根據冷柜玻璃位置的不同對擦板的長度進行調節，使用較為便捷，實用性高。
