本技術涉及空氣凈化領域，特別涉及一種除甲醛裝置。

背景技術：

1、甲醛是一種無色，有強烈刺激型氣味的氣體，長期吸入甲醛對人體危害巨大，室內空氣中的甲醛主要來源于裝修材料及新的組合家具使用的人造木板，如膠合板、大心板、中纖板、創花板(碎料板)中的粘合劑，遇熱、潮解時，粘合劑中甲醛就釋放出來，用做房屋防熱、御寒的絕緣材料—池沫，在光和熱的作用下，老化后也可釋放出甲醛，用甲醛做防腐劑的涂料、化纖地毯、化妝品、地板膠等產品，也可緩慢釋放甲醛；

2、中國專利公告號cn214389572u公開了一種多用途除甲醛去味凈化裝置，其使用時擠壓外容器底部迫使易碎裂內容器破裂，使第二物質流到外容器內，與第一物質反應緩慢釋放二氧化氯氣體，使用時不撕開外容器頂部易拉瓶蓋，低濃度二氧化氯可透過透氣性外容器釋放到空間，可以用于小空間去味，使用時撕開外容器頂部易拉瓶蓋，高濃度的二氧化氯可以直接釋放到空間中，可以用于室內、汽車出甲醛，本申請可以提供兩種不同空間范圍使用功能，簡便、經濟、安全和干凈來凈化室內、衛生間、家具、汽車等半密閉或密閉空間空氣，并達到除甲醛，消毒，祛異味的目的；

3、上述技術需要打開蓋子使用，或者按壓使用，操作手法不明確，用戶誤以為拆開包裝就可以用，且操作比較繁瑣，應用不便，為此本實用新型提供一種除甲醛裝置用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種除甲醛裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種除甲醛裝置，包括瓶體，所述瓶體的敞口外側轉動套設有外蓋，所述瓶體和外蓋之間設置有內蓋，所述外蓋和內蓋之間設置有閥蓋，其中，所述瓶體與內蓋連接為一體結構，所述外蓋與閥蓋連接為一體結構，且所述外蓋和內蓋為旋轉錯孔結構，使得所述外蓋與內蓋錯孔時閥蓋內部空間與瓶體的敞口相連通。

3、優選的，所述外蓋內端壁中部固定連接有內螺紋柱，所述內螺紋柱外圍設置有與外蓋固定連接為一體結構的擋環，所述擋環外圍且位于外蓋上設置有多個上透氣槽，所述上透氣槽的兩側內壁之間固定連接有加強條。

4、優選的，所述瓶體的敞口外側等距設置有多個限位環，所述外蓋內壁對應擋環固定連接有多個限位塊，所述限位塊朝向限位環的一側均設置有坡面。

5、優選的，所述閥蓋的端面上設置有上閥口，所述上閥口外緣設有環凹陷，該環凹陷內固定嵌設有活動密封圈。

6、優選的，所述閥蓋嵌入擋環內，所述閥蓋外壁開設有凹環，所述凹環內嵌設有第一密封圈。

7、優選的，所述內蓋由容納殼以及固定在容納殼外緣的延展環構成，所述延展環外側開設有多個缺槽，所述瓶體的敞口處設有與缺槽相對應的凸條，且所述延展環上等距設有多個下透氣槽，所述容納殼下側對應上閥口設置有下閥口。

8、優選的，所述閥蓋的一端外側設有多個定位槽，所述擋環內壁對應定位槽設置有多個定位塊，所述閥蓋的另一端外側設置有多個彈片，所述容納殼內壁對應彈片設置有多個凹槽。

9、優選的，所述容納殼的一側設置有螺栓，所述螺栓的一端穿過容納殼、閥蓋與內螺紋柱螺紋連接，所述螺栓的外側且位于螺栓端頭與閥蓋之間套設有第二密封圈。

10、與現有技術相比，本實用新型的有益效果是：本實用新型一種除甲醛裝置，外蓋和內蓋之間采用旋轉錯孔結構，當旋轉外蓋至一定角度后，外蓋和內蓋的錯孔結構對齊，使得甲醛瓶子呈現為打開狀態，同時，閥蓋上的上閥口與容納殼上的下閥口對齊，激活液能自動流到果凍凝膠上，兩者發生化學反應，能夠更好地吸收室內甲醛，解決了原液儲存、混用的技術問題，操作簡單，且彈片與凹槽相配合，能夠提供較好的旋轉手感和聽感體驗。

技術特征：

1.一種除甲醛裝置，包括瓶體（1），其特征在于，所述瓶體（1）的敞口外側轉動套設有外蓋（2），所述瓶體（1）和外蓋（2）之間設置有內蓋（3），所述外蓋（2）和內蓋（3）之間設置有閥蓋（4），其中，所述瓶體（1）與內蓋（3）連接為一體結構，所述外蓋（2）與閥蓋（4）連接為一體結構，且所述外蓋（2）和內蓋（3）為旋轉錯孔結構，使得所述外蓋（2）與內蓋（3）錯孔時閥蓋（4）內部空間與瓶體（1）的敞口相連通。

2.根據權利要求1所述的一種除甲醛裝置，其特征在于：所述外蓋（2）內端壁中部固定連接有內螺紋柱（21），所述內螺紋柱（21）外圍設置有與外蓋（2）固定連接為一體結構的擋環（22），所述擋環（22）外圍且位于外蓋（2）上設置有多個上透氣槽（23），所述上透氣槽（23）的兩側內壁之間固定連接有加強條（24）。

3.根據權利要求2所述的一種除甲醛裝置，其特征在于：所述瓶體（1）的敞口外側等距設置有多個限位環（11），所述外蓋（2）內壁對應擋環（22）固定連接有多個限位塊（25），所述限位塊（25）朝向限位環（11）的一側均設置有坡面（26）。

4.根據權利要求3所述的一種除甲醛裝置，其特征在于：所述閥蓋（4）的端面上設置有上閥口（41），所述上閥口（41）外緣設有環凹陷（42），該環凹陷（42）內固定嵌設有活動密封圈（43）。

5.根據權利要求4所述的一種除甲醛裝置，其特征在于：所述閥蓋（4）嵌入擋環（22）內，所述閥蓋（4）外壁開設有凹環（44），所述凹環（44）內嵌設有第一密封圈（45）。

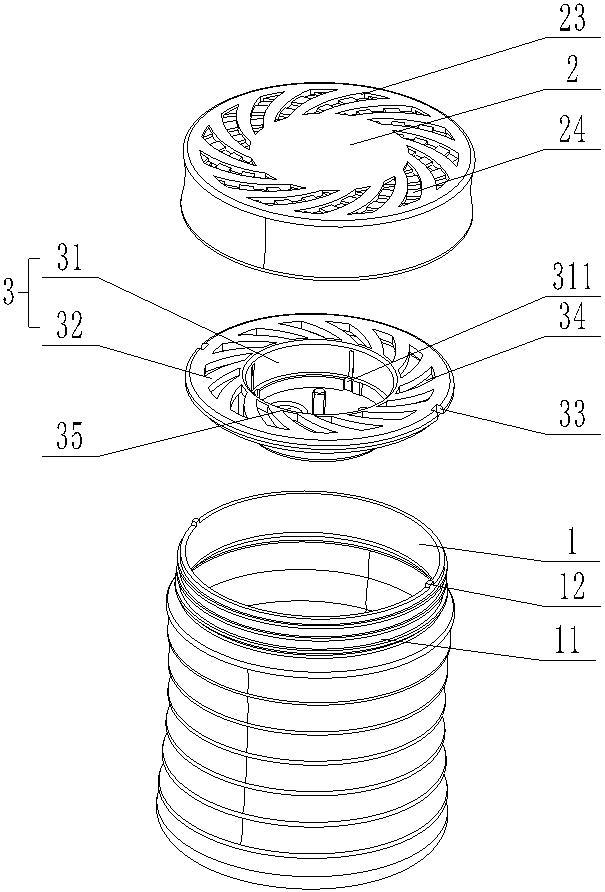

6.根據權利要求5所述的一種除甲醛裝置，其特征在于：所述內蓋（3）由容納殼（31）以及固定在容納殼（31）外緣的延展環（32）構成，所述延展環（32）外側開設有多個缺槽（33），所述瓶體（1）的敞口處設有與缺槽（33）相對應的凸條（12），且所述延展環（32）上等距設有多個下透氣槽（34），所述容納殼（31）下側對應上閥口（41）設置有下閥口（35）。

7.根據權利要求6所述的一種除甲醛裝置，其特征在于：所述閥蓋（4）的一端外側設有多個定位槽（46），所述擋環（22）內壁對應定位槽（46）設置有多個定位塊（221），所述閥蓋（4）的另一端外側設置有多個彈片（47），所述容納殼（31）內壁對應彈片（47）設置有多個凹槽（311）。

8.根據權利要求7所述的一種除甲醛裝置，其特征在于：所述容納殼（31）的一側設置有螺栓（48），所述螺栓（48）的一端穿過容納殼（31）、閥蓋（4）與內螺紋柱（21）螺紋連接，所述螺栓（48）的外側且位于螺栓（48）端頭與閥蓋（4）之間套設有第二密封圈（49）。

技術總結
本技術公開了一種除甲醛裝置，涉及空氣凈化領域，包括瓶體，所述瓶體的敞口外側轉動套設有外蓋，所述瓶體和外蓋之間設置有內蓋，所述外蓋和內蓋之間設置有閥蓋，其中，所述瓶體與內蓋連接為一體結構，所述外蓋與閥蓋連接為一體結構，且所述外蓋和內蓋為旋轉錯孔結構，使得所述外蓋與內蓋錯孔時閥蓋內部空間與瓶體的敞口相連通，外蓋和內蓋之間采用旋轉錯孔結構，當旋轉外蓋至一定角度后，外蓋和內蓋的錯孔結構對齊，使得甲醛瓶子呈現為打開狀態，同時，閥蓋上的上閥口與容納殼上的下閥口對齊，激活液能自動流到果凍凝膠上，兩者發生化學反應，能夠更好地吸收室內甲醛，解決了原液儲存、混用的技術問題，操作簡單。

技術研發人員：朱江濤,向文林,向文明,陳畢盛,李顯峰,秦健
受保護的技術使用者：左點健康產業（深圳）有限公司
技術研發日：20240712
技術公布日：2025/4/28
