本技術涉及熔煉裝置，特別涉及一種能定量出料的熔煉裝置。

背景技術：

1、能改變光的傳播方向，并能改變紫外、可見或紅外光的相對光譜分布的玻璃。狹義的光學玻璃是指無色光學玻璃；廣義的光學玻璃還包括有色光學玻璃、激光玻璃、石英光學玻璃、抗輻射玻璃、紫外紅外光學玻璃、纖維光學玻璃、聲光玻璃、磁光玻璃和光變色玻璃。光學玻璃可用于制造光學儀器中的透鏡、棱鏡、反射鏡及窗口等。由光學玻璃構成的部件是光學儀器中的關鍵性元件。光學玻璃是光電技術產業的基礎和重要組成部分。特別是在20世紀90年代以后，隨著光學與電子信息科學、新材料科學的不斷融合，作為光電子基礎材料的光學玻璃在光傳輸、光儲存和光電顯示三大領域的應用更是突飛猛進，成為社會信息化尤其是光電信息技術發展的基礎條件之一，傳統的光學玻璃生產采用的是陶瓷熔煉技術。即熔煉用的坩堝是由粘土、剛玉、石英等材料制作，坩堝置于約1500°c的高溫爐中，向坩堝內加入配合料，經過熔融、澄清、均化等過程，得到熔融的玻璃液。再取出坩堝將玻璃熔液倒入模具中冷卻成型，玻璃熔液在成型的過程中需要保證每次的出料量相同。

2、申請號為202110562019.5的專利公開了一種光學玻璃熔煉裝置，包括熔煉爐，所述熔煉爐上設有坩堝和保溫罩，所述保溫罩上設有固定管道，所述固定管道上安裝有儲料管，所述儲料管內安裝有電動推桿，所述電動推桿的一端安裝有推料板，推料板與儲料管內部的形狀相同，且推料板的表面緊貼在儲料管的內壁上，從而使推料板能夠將儲料管內部的原料推入固定管道。

3、上述技術方案利用輸送機構將原料輸送至坩堝中，但是在出料時需要使用支撐設備將坩堝取出后進行出料，坩堝在傾倒出料時存在燙傷操作者的風險，并且無法對出料量進行進準控制，導致了熔煉裝置的定量出料效果差，因此，本申請提供了一種能定量出料的熔煉裝置來滿足需求。

技術實現思路

1、本實用新型要解決的技術問題是提供一種能定量出料的熔煉裝置以解決現有的坩堝在傾倒出料時存在燙傷操作者的風險，并且無法對出料量進行進準控制，導致了熔煉裝置的定量出料效果差的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：

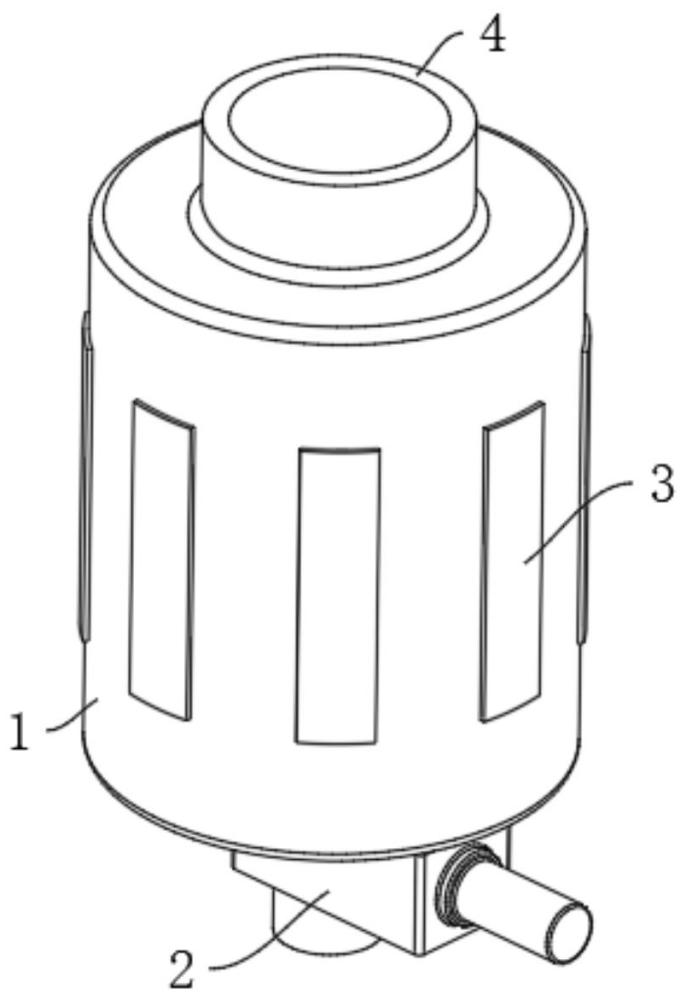

3、一種能定量出料的熔煉裝置，包括熔煉裝置主體以及安裝在熔煉裝置主體底端的出料管，所述出料管底端可拆卸的固定有定量出料箱，所述定量出料箱的內壁一側開設有安裝槽，且定量出料箱的內壁另一側開設有與出料管相連通的定量腔，所述安裝槽的內壁對稱開設有貫穿定量出料箱的滑槽，且安裝槽中內嵌設置有緊密插接在滑槽中的擋板，所述擋板的兩端交錯開設有出料孔。

4、可選地，所述熔煉裝置主體的外壁呈環形陣列內嵌固定有加熱板，且熔煉裝置主體的頂端固定安裝有進料管。

5、可選地，所述定量出料箱的頂端開設有連接槽，所述出料管吻合插接在連接槽中，且出料管的兩端均開設有定位孔。

6、可選地，所述定量腔的兩端分別與兩個滑槽相連通，所述呈u型結構的擋板分別交錯密封定量腔的兩端。

7、可選地，所述定量出料箱的底端固定安裝有排料管，所述排料管與定量腔相連通。

8、可選地，所述定量出料箱的側壁固定安裝有電動推桿，所述電動推桿伸入安裝槽的一端與擋板固定連接。

9、可選地，所述連接槽的內壁兩側均開設有伸縮孔，所述伸縮孔中滑動插接有定位板。

10、可選地，所述伸縮孔中內嵌安裝有彈簧，所述定位板伸出伸縮孔的一端吻合插接在定位孔中。

11、可選地，所述伸縮孔的內壁滑動插接有連接桿，所述連接桿穿過彈簧與定位板固定連接。

12、可選地，所述連接桿在定量出料箱的側壁凸出設置，且連接桿伸出定量出料箱的一端固定安裝有拉板。

13、本實用新型與現有技術相比，至少具有如下有益效果：

14、上述方案中，通過在熔煉裝置主體的底端設置有定量出料箱，在熔煉過程中電動推桿推動擋板在定量出料箱的頂端凸出設置，擋板的頂端對出料管的底部進行密封，在出料時電動推桿帶動擋板收縮，并在收縮的過程中使熔液沿著出料管流入定量腔中，擋板對定量腔的底部進行阻隔，并在定量腔內流滿后電動推桿帶動擋板復位，擋板對定量腔的頂部密封，定量腔中的熔液從排料管中排出，便于對熔煉裝置中的溶液進行定量出料，提升了熔液出料的安全性和精準性。

15、通過熔煉裝置主體底端的出料管吻合插接在定量出料箱中保持固定，在對定量出料箱進行更換時，拉動拉板使其通過連接桿帶動定位板從定位孔中移出，從而使定量出料管與出料管相分離，并在分離后更換具有不同尺寸定量腔的定量出料管，出料管插入定量出料管頂端的連接槽中后，伸縮孔中的彈簧推動定位板插入定位孔內，從而使定量出料管保持固定，便于更換具有不同尺寸定量腔的定量出料管，提升了對熔煉裝置主體定量出料量調節的便捷性。

技術特征：

1.一種能定量出料的熔煉裝置，其特征在于，包括熔煉裝置主體以及安裝在熔煉裝置主體底端的出料管，所述出料管底端可拆卸的固定有定量出料箱，所述定量出料箱的內壁一側開設有安裝槽，且定量出料箱的內壁另一側開設有與出料管相連通的定量腔，所述安裝槽的內壁對稱開設有貫穿定量出料箱的滑槽，且安裝槽中內嵌設置有緊密插接在滑槽中的擋板，所述擋板的兩端交錯開設有出料孔。

2.根據權利要求1所述的能定量出料的熔煉裝置，其特征在于，所述熔煉裝置主體的外壁呈環形陣列內嵌固定有加熱板，且熔煉裝置主體的頂端固定安裝有進料管。

3.根據權利要求1所述的能定量出料的熔煉裝置，其特征在于，所述定量出料箱的頂端開設有連接槽，所述出料管吻合插接在連接槽中，且出料管的兩端均開設有定位孔。

4.根據權利要求1所述的能定量出料的熔煉裝置，其特征在于，所述定量腔的兩端分別與兩個滑槽相連通，所述呈u型結構的擋板分別交錯密封定量腔的兩端。

5.根據權利要求4所述的能定量出料的熔煉裝置，其特征在于，所述定量出料箱的底端固定安裝有排料管，所述排料管與定量腔相連通。

6.根據權利要求5所述的能定量出料的熔煉裝置，其特征在于，所述定量出料箱的側壁固定安裝有電動推桿，所述電動推桿伸入安裝槽的一端與擋板固定連接。

7.根據權利要求2所述的能定量出料的熔煉裝置，其特征在于，所述連接槽的內壁兩側均開設有伸縮孔，所述伸縮孔中滑動插接有定位板。

8.根據權利要求7所述的能定量出料的熔煉裝置，其特征在于，所述伸縮孔中內嵌安裝有彈簧，所述定位板伸出伸縮孔的一端吻合插接在定位孔中。

9.根據權利要求8所述的能定量出料的熔煉裝置，其特征在于，所述伸縮孔的內壁滑動插接有連接桿，所述連接桿穿過彈簧與定位板固定連接。

10.根據權利要求9所述的能定量出料的熔煉裝置，其特征在于，所述連接桿在定量出料箱的側壁凸出設置，且連接桿伸出定量出料箱的一端固定安裝有拉板。

技術總結
本技術提供一種能定量出料的熔煉裝置，屬于熔煉裝置技術領域。包括熔煉裝置主體以及安裝在熔煉裝置主體底端的出料管，所述出料管底端可拆卸的固定有定量出料箱，所述定量出料箱的內壁一側開設有安裝槽，且定量出料箱的內壁另一側開設有與出料管相連通的定量腔，所述安裝槽的內壁對稱開設有貫穿定量出料箱的滑槽，且安裝槽中內嵌設置有緊密插接在滑槽中的擋板，所述擋板的兩端交錯開設有出料孔，所述熔煉裝置主體的外壁呈環形陣列內嵌固定有加熱板，且熔煉裝置主體的頂端固定安裝有進料管。本技術通過便于對熔煉裝置中的溶液進行定量出料，提升了熔液出料的安全性和精準性。

技術研發人員：范曄,朱世杰,畢曼曼,喬大偉
受保護的技術使用者：安徽龍揚光電科技股份有限公司
技術研發日：20240828
技術公布日：2025/4/28
