本發明屬于實驗室儀器烘干，具體而言，涉及一種可微量溫風快速烘干滴水架。

背景技術：

1、隨著科學實驗、化學分析和生物實驗的日益發展，實驗室中大量使用的實驗器皿在使用后需要迅速且徹底地烘干，以確保下一步實驗的準確性和安全性。器皿未干燥徹底可能會殘留水分或化學試劑，這些殘留物質會在后續實驗中對實驗結果造成干擾，影響實驗的準確性和可靠性。如果器皿內有水分或其他溶液殘留，可能會稀釋或污染后續使用的試劑，影響實驗結果，甚至可能導致實驗失敗。有些化學反應對水分極為敏感，水分的存在可能會改變反應條件或結果，從而導致錯誤的實驗數據。實驗過程中需要頻繁使用多個器皿，若器皿沒有及時干燥，可能導致等待時間過長，影響整體實驗的進度。器皿的快速干燥使得實驗人員能夠迅速準備好所需的器皿并進行下一步實驗，節省了重復清洗和干燥的時間。未干燥的器皿容易在水分殘留的情況下滋生細菌和霉菌，尤其是在培養皿、試管等接觸生物樣本的器皿中。這不僅會影響實驗結果，還可能對實驗人員的健康產生威脅。一些實驗材料對濕氣敏感，未干燥的器皿可能導致材料變質或出現其他不良反應。長時間殘留水分，特別是在金屬器皿中，可能導致銹蝕和腐蝕，縮短器皿的使用壽命。水中的礦物質成分(如鈣、鎂等)會在器皿表面留下水垢，影響器皿的使用和清洗，甚至可能導致器皿的破損。

2、傳統的滴水架通常依賴自然空氣流動或普通的排水架，但烘干效率低，無法滿足洗滌操作過程中的時間要求和對器皿備貨、循環利用要求。

技術實現思路

1、有鑒于此，本發明提供一種可微量溫風快速烘干滴水架，能夠解決傳統的滴水架通常依賴自然空氣流動或普通的排水架，但烘干效率低，無法滿足洗滌操作過程中的時間要求和對器皿備貨、循環利用要求的問題。

2、本發明是這樣實現的：

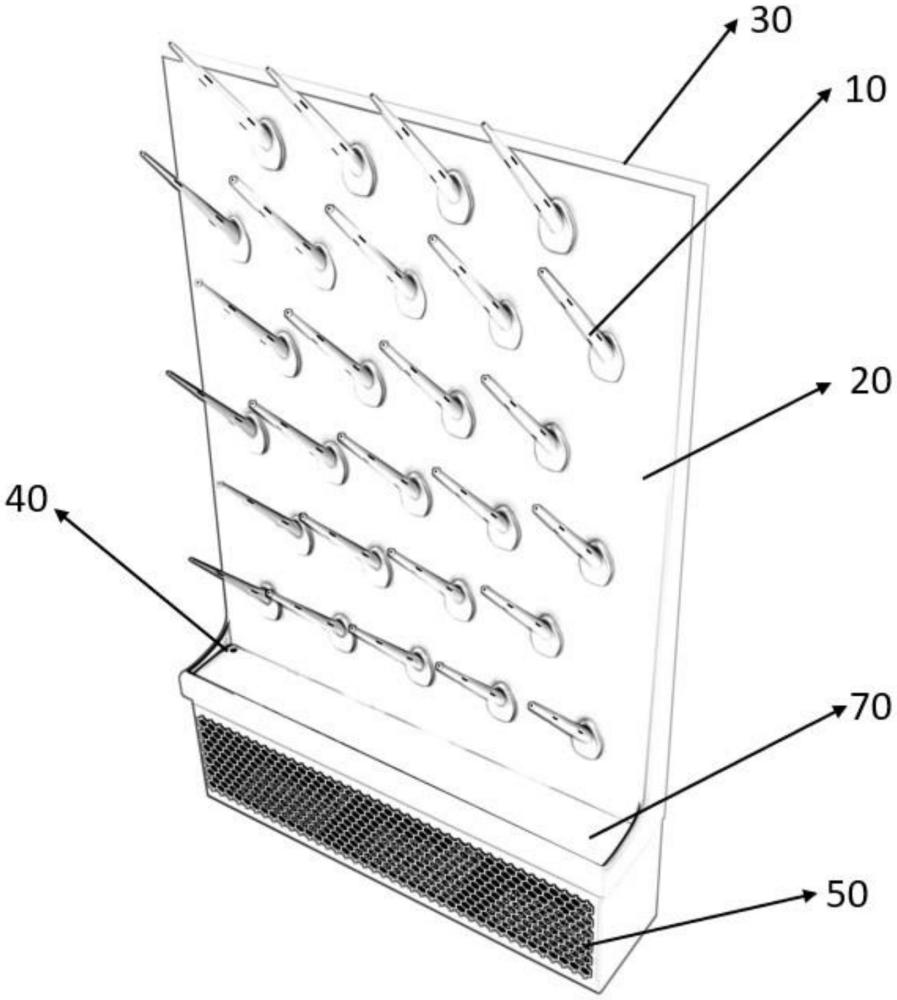

3、本發明提供一種可微量溫風快速烘干滴水架，其中，包括打孔棒、pp架腔體、側排水管道、可拆后背板、過濾網架、嵌入式磁吸結構以及微風加熱組件，所述打孔棒包括多個，分別與所述pp架腔體的表面插接固定；所述pp架腔體遠離所述打孔棒的一側設置有所述側排水管道，所述可拆后背板與所述pp架腔體活動連接；所述pp架腔體的底部與所述打孔棒對應的一側設置有傾斜瀝水槽，所述傾斜瀝水槽的一側設置有所述側排水管道，所述側排水管道用于將所述打孔棒上懸掛的實驗室儀器上滴下的水流進行排出；所述微風加熱組件設置在所述pp架腔體的底部，其空腔位置與所述微風加熱組件貫通連接，用于將所述微風加熱組件產生的熱風傳遞到所述pp架腔體的空腔內，進入通過所述打孔棒傳遞到所述打孔棒上懸掛的實驗室器皿內壁并對所述實驗室器皿進行烘干；所述微風加熱組件與所述pp架腔體的底部通過所述嵌入式磁吸結構拆卸式連接；所述過濾網架設置在所述微風加熱組件的側壁上；

4、所述打孔棒的側壁上開設在有方形孔，所述方形孔包括多個，環繞設置在所述打孔棒上，用于使得從所述打孔棒內輸出到所述實驗室器皿中的氣流環繞在所述實驗室器皿的內壁上，以對其內壁每個部分進行快速烘干；所述打孔棒氣流吹出的方向與所述打孔棒的側壁法線呈角度，且向遠離對應的孔的方向傾斜。

5、在上述技術方案的基礎上，本發明的一種可微量溫風快速烘干滴水架還可以做如下改進:

6、其中，所述打孔棒包括多個，呈55°傾斜插接在所述pp架腔體的表面，其內部為中空結構，用于將所述pp架腔體空腔內部風通過空腔進入到所述實驗室器皿中。

7、進一步的，所述打孔棒側壁上的孔的尺寸為1.3mm*9mm，每個所述打孔棒側壁的方形孔的數量為4-8個；所述打孔棒采用pp材質；所述打孔棒安裝在所述pp架腔體表面的數量在25-30個之間。

8、進一步的，所述打孔棒的頂端開設在有圓形孔，與側壁的多個方形孔配合，在與懸掛的所述實驗室器皿的側壁之間形成弧形氣流，以使得與所述打孔棒頂壁接觸的所述實驗室器皿的內壁同樣能夠進行烘干；頂端圓形孔的直徑為1.5mm。

9、進一步的，所述打孔棒沿頂部到與所述pp架腔體插接的底部的軸線方向，其與軸線垂直的截面寬度逐漸增大，用于保證懸掛的實驗室器皿的穩固性。

10、進一步的，所述打孔棒的側壁上設置有傾斜擋板，用于在一定程度上限制氣流方向并增大氣流通過所述方形孔時對所述實驗室器皿內部產生的壓力。

11、進一步的，所述嵌入式磁吸結構包括設置在所述pp架腔體底部的磁吸片組和對應設置在所述微風加熱組件頂部的磁吸片組，每組磁吸片組包括三片磁吸片，用于實現將所述pp架腔體與所述微風加熱組件進行拆卸式連接。

12、進一步的，所述微風加熱組件包括風機組、殼體以及加熱絲，所述風機組設置在所述殼體的內部，包括1-3個風機，用于實現將外界空氣吸入到所述殼體的內部并將其傳輸?shù)剿鰌p架腔體的內部；所述殼體的頂部與所述風機組之間設置有所述加熱絲，用于對所述風機組輸出到所述pp架腔體腔體內部的氣流進行加熱，加熱溫度低于50℃；所述殼體的側壁和底壁位置設置有所述過濾網架，所述過濾網架的內部設置有可更換式聚氨酯過濾網，用于對所述風機組吸入所述殼體內部的氣流進行過濾。

13、進一步的，所述可拆后背板上設置有掛鉤，用于將該滴水架懸掛在水池上部對洗凈的實驗室器皿進行烘干。

14、進一步的，所述打孔棒氣流吹出的方向與所述打孔棒的側壁法線之間的角度與到達所述打孔棒內部的氣流的速度相關。

15、與現有技術相比較，本發明提供的一種可微量溫風快速烘干滴水架的有益效果是：打孔棒設計為多個，呈傾斜狀態與pp架腔體表面連接。每個打孔棒內部為空心結構，用于將腔體內部的風通過打孔棒傳遞至懸掛的實驗室器皿。打孔棒側壁的多個方形孔有助于將氣流均勻分布在實驗室器皿的內壁，形成環繞氣流，確保對器皿每個部分進行快速有效的烘干。打孔棒的氣流吹出方向與側壁法線之間設置角度，并向遠離孔的方向傾斜，這樣可以使氣流均勻地覆蓋整個器皿。方形孔的尺寸為1.3mm*9mm，每個打孔棒有4到8個方形孔，確保氣流有足夠的壓力進行高效烘干。

16、pp架腔體提供一個容納多個打孔棒的結構，確保氣流從微風加熱組件傳遞至打孔棒。腔體的設計也考慮到了氣流的通暢和均勻傳輸。

17、腔體的底部設置了傾斜瀝水槽，能夠有效地將從實驗室器皿上滴落的水流引導至側排水管道進行排出，避免積水，并有助于保持烘干環境的干燥。側排水管道主要用于排除從打孔棒上懸掛的實驗室器皿中滴落的水，保證滴水架的干燥環境，不影響烘干效果。

18、后背板與pp架腔體通過活動連接，可以方便拆卸，便于清潔或維護。它還可以通過掛鉤將滴水架懸掛在水池上部，用于烘干清潔過的實驗室器皿。

19、過濾網架配備可更換的聚氨酯過濾網，作用是過濾空氣中的雜質，確保風機吸入的空氣干凈，從而不會將灰塵或雜質吹到實驗室器皿上，避免影響器皿的潔凈度。

20、微風加熱組件與pp架腔體通過嵌入式磁吸結構連接，這種拆卸式設計使得微風加熱組件可以方便地拆卸或維護。磁吸片組由多個磁片組成，可以牢固連接各部件，避免松動或脫落。

21、微風加熱組件包含風機組、殼體和加熱絲，風機組負責將外界空氣吸入殼體，并通過加熱絲對空氣加熱，確保氣流溫度保持在50℃以下，適合用于烘干實驗室器皿。加熱后的氣流通過打孔棒傳遞至器皿，確保高效烘干。微風加熱組件的加熱溫度被控制在50℃以下，避免過熱損壞實驗室器皿，同時通過風機組持續提供溫風，使烘干過程更為快速和均勻。
