本發明屬于通風空調領域，具體涉及回風再熱型空調器。

背景技術：

1、現有寫字樓的變風量空調系統通過空調機房向各個辦公房間送風，風管尺寸大，增加了建筑層高，占據較大的建筑空間，送風末端控制系統非常復雜，即使采用風機盤管加新風空調系統，也需要設置新風機房，建筑成本增加，因此這種集中化的大型中央空調系統結構復雜、投資較大，運行調節困難。

技術實現思路

1、本發明的目的在于提供一種小型分散的回風再熱型空調器，它可以代替現有的中央空調機組，取消了空調機房，降低建筑層高，節省投資，而且運行調節簡單，便于運維管理。

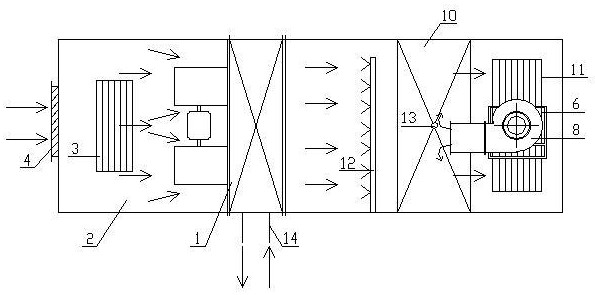

2、本發明的解決方案是：回風再熱型空調器，它包括風機盤管、一次回風箱、二次回風箱、二次回風機、送風管、送風口，其特征是，風機盤管進風口接一次回風箱，出風口接送風管，一次回風箱帶有一次回風口和新風口，一次回風口接室內回風，新風口接室外新風，二次回風箱帶有二次回風口，二次回風機裝在二次回風箱中，其吸風口連通二次回風口，其出風口帶有止回風閥，并接送風管，一次回風箱與二次回風箱之間有隔板密閉隔斷不通風，在送風管的末端裝有一個及以上送風口，它裝在吊頂內，或為立柜式，或為壁掛式，風機盤管接空調冷熱水或制冷劑，風機盤管的風機和二次回風機為變速風機。

3、當夏季制冷運行時，打開新風口、一次回風口、二次回風口，啟動風機盤管、二次回風機，接通風機盤管的冷媒，在風機盤管的風機及二次回風機抽吸下，室內回風通過一次回風口、室外新風通過新風口進入一次回風箱，混合后被風機盤管的風機送入換熱盤管，對空氣降溫除濕，達到露點狀態，然后送入送風管，室內另一部分溫度較高的回風在二次回風機的抽吸下通過二次回風口進入二次回風箱，被二次回風機送入送風管，與風機盤管處理過的低溫空氣混合，使其再熱，提高送風溫度，達到空調設計送風點，然后通過送風口送到房間，由于送風溫度提高了，用戶沒有冷風感，提高了舒適度。通過調節新風口、回風口的開度，風機盤管、回風機的轉速以及風機盤管中冷媒的流量等參數，依靠自動控制系統，實現系統的平衡穩定運行。

4、當冬季制熱運行時，打開新風口、一次回風口，啟動風機盤管，二次回風機停機，止回風閥關閉，接通風機盤管的熱媒，在風機盤管的抽吸下，室內回風通過一次回風口、室外新風通過新風口進入一次回風箱，混合后被風機盤管的風機送入換熱盤管，對空氣加熱，達到設計溫度，然后送入送風管，再通過末端的送風口送到室內。

5、由于再熱的熱量是來自室內回風，沒有增加熱負荷，實現了節能，同時提高了送風溫度，降低了相對濕度，達到了設計送風參數，提高了人體舒適度，它還可以處理新風，具備了中央空調機組的功能，由集中式空調機房變成分布式小型空調器，取消了空調機房，為客戶節省了投資，又便于運行調節。不限于以上結構，它還有多種構造方式。

技術特征：

1.回風再熱型空調器，它包括風機盤管、一次回風箱、二次回風箱、二次回風機、送風管、送風口，其特征是，風機盤管進風口接一次回風箱，出風口接送風管，一次回風箱帶有一次回風口和新風口，一次回風口接室內回風，新風口接室外新風，二次回風箱帶有二次回風口，二次回風機裝在二次回風箱中，其吸風口連通二次回風口，其出風口帶有止回風閥，并接送風管，一次回風箱與二次回風箱之間有隔板密閉隔斷不通風，在送風管的末端裝有一個及以上送風口；它裝在吊頂內，或為立柜式，或為壁掛式，風機盤管接空調冷熱水或制冷劑，風機盤管的風機和二次回風機為變速風機，兩者風壓相同。

2.回風再熱型空調器，它包括風機盤管、一次回風箱、二次回風機、送風管、送風口，其特征是，風機盤管進風口接一次回風箱，出風口接送風管，一次回風箱帶有一次回風口和新風口，一次回風口接室內回風，新風口接室外新風，在送風管的末端裝有送風口，二次回風機裝在送風口處，它是離心風機或軸流風機，其吸風口接下方的二次回風口，二次回風口與送風口在吊頂處平齊，其出風口接入送風管，二次回風口與送風口在吊頂處合用一個風口或分開設置；它裝在吊頂內，或為立柜式，或為壁掛式，風機盤管接空調冷熱水或制冷劑，風機盤管的風機和二次回風機為變速風機，兩者風壓相同。

3.回風再熱型空調器，它包括風機盤管、一次回風箱、二次回風機、送風管、送風口，其特征是，風機盤管進風口接一次回風箱，出風口接送風管，一次回風箱帶有一次回風口和新風口，一次回風口接室內回風，新風口接室外新風，在送風管的末端裝有一個及以上送風口，二次回風機裝在送風管上，遠離送風口，它是離心風機或軸流風機，其吸風口接二次回風口，其出風口處裝有止回風閥，接入送風管；它裝在吊頂內，或為立柜式，或為壁掛式，風機盤管接空調冷熱水或制冷劑，風機盤管的風機和二次回風機為變速風機，兩者風壓相同。

4.回風再熱型空調器，它包括溫濕度獨立控制風機盤管、新風箱、一次回風箱、二次回風箱、二次回風機、送風管、送風口，其特征是，溫濕度獨立控制風機盤管包括濕式換熱器、新風機、干式換熱器、一次回風機，新風箱帶有新風口，接室外新風，新風機裝在新風箱中，其吸風口連通新風口，其出風口接濕式換熱器的進風口，濕式換熱器的出風口接送風管；一次回風箱帶有一次回風口，一次回風機裝在一次回風箱中，其吸風口連通一次回風口，其出風口接干式換熱器的進風口，干式換熱器的出風口接送風管；二次回風箱帶有二次回風口，二次回風機裝在二次回風箱中，其吸風口連通二次回風口，其出風口帶有止回風閥，并接送風管；一次回風箱與二次回風箱之間有隔板密閉隔斷不通風，一次回風箱與新風箱之間有隔板密閉隔斷不通風，在送風管的末端裝有一個及以上送風口；它裝在吊頂內，或為立柜式，或為壁掛式；空調冷媒先進入濕式換熱器，其冷媒出口接干式換熱器冷媒進口，最后空調冷媒從干式換熱器流出，冷媒管接空調冷熱水或制冷劑；新風機、一次回風機、二次回風機為變速風機，三者風壓相同，它們采用離心風機或軸流風機，新風機、一次回風機采用同軸風機或單獨風機。

5.回風再熱型空調器，它包括溫濕度獨立控制風機盤管、新風箱、一次回風箱、二次回風機、送風管、送風口，其特征是，溫濕度獨立控制風機盤管包括濕式換熱器、新風機、干式換熱器、一次回風機，新風箱帶有新風口，接室外新風，新風機裝在新風箱中，其吸風口連通新風口，其出風口接濕式換熱器的進風口，濕式換熱器的出風口接送風管；一次回風箱帶有一次回風口，一次回風機裝在一次回風箱中，其吸風口連通一次回風口，其出風口接干式換熱器的進風口，干式換熱器的出風口接送風管；一次回風箱與新風箱之間有隔板密閉隔斷不通風，在送風管的末端裝有送風口，二次回風機裝在送風口處，其吸風口接下方的二次回風口，二次回風口與送風口在吊頂處平齊，其出風口接入送風管，二次回風口與送風口1在吊頂處合用一個風口或分開設置；它裝在吊頂內，或為立柜式，或為壁掛式；空調冷媒先進入濕式換熱器，其冷媒出口接干式換熱器冷媒進口，最后空調冷媒從干式換熱器流出，冷媒管接空調冷熱水或制冷劑；新風機、一次回風機、二次回風機為變速風機，三者風壓相同，它們采用離心風機或軸流風機，新風機、一次回風機采用同軸風機或單獨風機。

6.回風再熱型空調器，它包括溫濕度獨立控制風機盤管、新風箱、一次回風箱、二次回風機、送風管、送風口，其特征是，溫濕度獨立控制風機盤管包括濕式換熱器、新風機、干式換熱器、一次回風機，新風箱帶有新風口，接室外新風，新風機裝在新風箱中，其吸風口連通新風口，其出風口接濕式換熱器的進風口，濕式換熱器的出風口接送風管；一次回風箱帶有一次回風口，一次回風機裝在一次回風箱中，其吸風口連通一次回風口，其出風口接干式換熱器的進風口，干式換熱器的出風口接送風管；一次回風箱與新風箱之間有隔板密閉隔斷不通風，在送風管的末端裝有一個及以上送風口，二次回風機裝在送風管上，遠離送風口，其吸風口接二次回風口，其出風口處裝有止回風閥，接入送風管；它裝在吊頂內，或為立柜式，或為壁掛式；空調冷媒先進入濕式換熱器，其冷媒出口接干式換熱器冷媒進口，最后空調冷媒從干式換熱器流出，冷媒管接空調冷熱水或制冷劑；新風機、一次回風機、二次回風機為變速風機，三者風壓相同，它們采用離心風機或軸流風機，新風機、一次回風機采用同軸風機或單獨風機。

技術總結
本發明的回風再熱型空調器，它包括風機盤管、一次回風箱、二次回風箱、二次回風機、送風管、送風口，其特征是，風機盤管進風口接一次回風箱，出風口接送風管，一次回風箱帶有一次回風口和新風口，一次回風口接室內回風，新風口接室外新風，二次回風箱帶有二次回風口，二次回風機裝在二次回風箱中，其吸風口連通二次回風口，其出風口帶有止回風閥，并接送風管，一次回風箱與二次回風箱之間有隔板密閉隔斷，在送風管的末端裝有送風口，夏季運行時，風機盤管處理過的低溫冷風與二次回風混合，使送風再熱，提高了送風溫度，人體沒有冷風感，它裝在吊頂內，取消了空調機房，為客戶節省了投資，又便于運行調節。

技術研發人員：榮國華,韓文彥
受保護的技術使用者：北京永煦科技有限公司
技術研發日：
技術公布日：2025/4/24
