本發明涉及手術室通風領域，具體為基于智慧手術室的通風凈化控制系統。

背景技術：

1、手術室是為病人提供手術及搶救的場所，是醫院的重要技術部門，手術部位感染是在醫院感染的第二大最常見原因；為了保證手術的成功率，防止患者被感染，必須排除手術室內各工作間的廢氣，去除室內的塵埃和微生物，確保各工作間必要的新鮮空氣量，因此，需要對手術室內進行通風換氣，為了保證通風時的舒適感，需要控制風機的通風量，同時手術室要有一套嚴格合理的規章制度和無菌操作規范，隨著外科技術飛速發展，手術室工作日趨現代化；

2、目前，現有技術中的手術室通風凈化控制系統仍存在不足之處，現有的手術室通風凈化控制系統在使用時，一般都是手動預設的恒定通風量，而無法根據實際情況對通風量進行調節，同時手術室空氣的塵菌主要來源于手術室外，占空氣總量的90%；因此手術室外的空氣質量直接影響到手術室內的空氣質量，而手術室外的空氣質量復雜多變，因此恒定通風量的通風凈化系統在使用時，無法靈活地適應復雜多變的塵菌環境，降低了使用效果；

3、針對上述技術問題，本技術提出一種解決方案。

技術實現思路

1、本發明中，根據手術室內部的灰塵環境以及手術室空閑時間進行智能分析，使得手術室的凈化工作不會影響到手術室的正常使用，對手術室中的微生物環境進行監測，根據微生物監測結果對滅菌設備的運行進行智能控制，根據灰塵環境以及微生物環境進行量化分析，實現風量控制，使得風量既能夠滿足灰塵環境的快速換氣需求，又能夠控制通風速度以保證滅菌效果，實現了對手術室內復雜的塵菌環境的綜合管控，解決恒定功率運行的通風系統無法應對復雜多變的塵菌環境，導致通風凈化效率不適宜的問題，而提出基于智慧手術室的通風凈化控制系統。

2、本發明的目的可以通過以下技術方案實現：

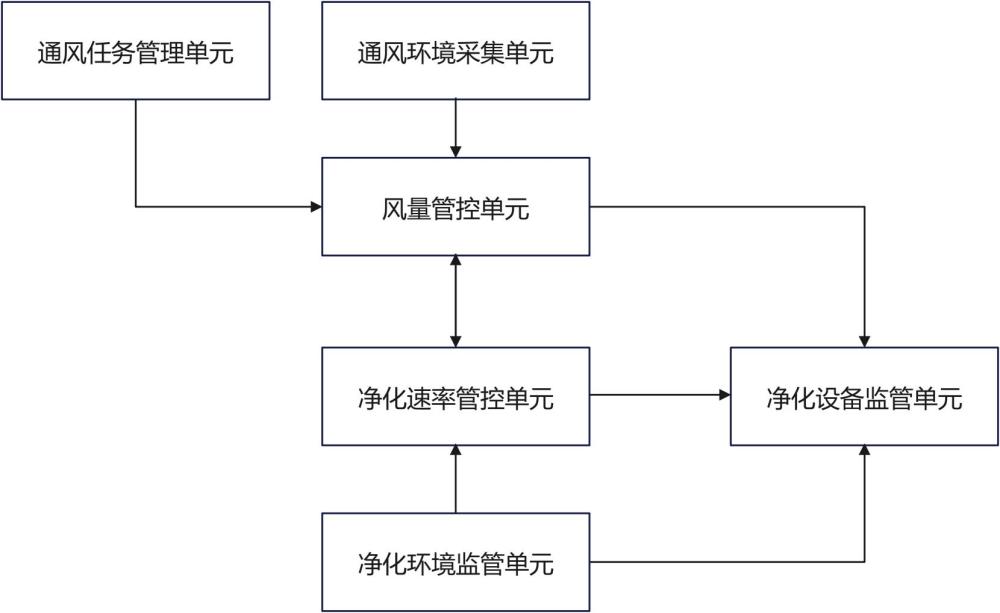

3、基于智慧手術室的通風凈化控制系統，包括通風任務管理單元，所述通風任務管理單元能夠?qū)νL(fēng)任務進行獲取，并根據通風任務智能分析，生成通風設備的通風最低速度；

4、通風環境采集單元，所述通風環境采集單元能夠?qū)ΥL(fēng)的環境進行雜質含量的采集，根據采集到的雜質含量進行分析，生成雜質含量程度信號；

5、風量管控單元，所述風量管控單元能夠通過通風環境采集單元獲取到雜質含量程度，并對雜質含量程度進行線性變動分析，根據分析結果生成通風設備判斷信號，同時風量管控單元能夠通過通風任務管理單元獲取到通風設備的通風最低速度；

6、凈化環境監管單元，所述凈化環境監管單元能夠?qū)ΥL(fēng)的空氣中的污染物進行檢查，根據污染物監測結果對氣體通過速度進行限制；

7、凈化設備監管單元，所述凈化設備監管單元能夠?qū)νL(fēng)系統中滅菌設備的使用量進行統計，并根據統計的使用量對滅菌設備的維護周期做出決策分析；

8、凈化速率管控單元，所述凈化速率管控單元能夠通過凈化環境監管單元獲取到氣體通過速度限制，并將其與風量管控單元中的通風最低速度進行綜合分析，生成通風速度以及滅菌功率控制。

9、作為本發明的一種優選實施方式，所述通風任務管理單元獲取到通風任務的方式為手動輸入，通風任務包括通風完成時限和通風空間體積，通風任務管理單元根據通風完成時限和通風空間體積計算通風最低速度，通風最低速度為通風空間體積除以通風完成時限，并將通風最低速度發送至風量管控單元。

10、作為本發明的一種優選實施方式，所述通風環境采集單元所采集的雜質包括顆粒物灰塵和細小纖維，通風環境采集單元對采集到的雜質含量進行對比分析，若雜質總含量大于預設的雜質含量，則生成大量雜質信號，若雜質總含量小于預設的雜質含量最低值，則生成少量雜質信號，若雜質總含量位于預設的雜質含量范圍內，則生成中量雜質信號，通風環境采集單元將雜質含量程度信號發送至風量管控單元。

11、作為本發明的一種優選實施方式，所述風量管控單元對雜質含量進行線性變動分析的方式為：

12、所述風量管控單元獲取到雜質含量程度信號后開始計時，在計時達到預設的時間長度后，向通風環境采集單元發送采集信號，通風環境采集單元再次生成的雜質含量程度信號，將新生成的雜質含量程度信號與前一次生成的雜質含量程度信號進行對比，若雜質含量程度信號出現下降，則生成通風正常信號，若雜質含量程度信號出現上升，則生成通風異常信號，雜質含量程度信號不變，則生成疑似異常信號；

13、若疑似異常信號連續出現的次數大于預設的次數閾值，則生成通風異常信號，若疑似異常信號連續出現的次數小于等于預設的次數閾值時，生成了通風正常信號，則取消疑似異常信號，僅生成通風正常信號，若疑似異常信號連續出現的次數小于等于預設的次數閾值時，生成了通風異常信號，則取消疑似異常信號，僅生成通風異常信號。

14、作為本發明的一種優選實施方式，所述凈化環境監管單元對氣體通過速度進行限制的方法為：

15、所述凈化環境監管單元對通風設備的進風口處的空氣進行檢測，獲取到空氣的污染物含量，空氣的污染物為單位體積的空氣中的細菌數量，凈化環境監管單元根據污染物含量確定滅菌時間，凈化環境監管單元根據滅菌段長度以及所需的滅菌時間確定滅菌段的氣體通過速度，記錄為最大氣體通過速度，凈化環境監管單元將最大氣體通過速度發送至凈化速率管控單元。

16、作為本發明的一種優選實施方式，所述凈化速率管控單元將最大氣體通過速度和風量管控單元的通風最低速度進行對比，若通風最低速度小于最大氣體通過速度，則風量管控單元將通風速度確定至通風最低速度與最大氣體通過速度之間的任意速度，若通風最低速度等于最大氣體通過速度，則風量管控單元將通風速度確定為通風最低速度，若通風最低速度大于最大氣體通過速度，則生成風速?zèng)_突信號，并將風速?zèng)_突信號發送至凈化速率管控單元，凈化速率管控單元獲取到風速?zèng)_突信號后，提高滅菌段的運行功率。

17、作為本發明的一種優選實施方式，所述凈化設備監管單元對滅菌設備的使用量的獲取方法為：

18、步驟一：對滅菌設備的實時運行功率進行統計，并以時間為橫軸，以滅菌設備的實時功率為縱軸，繪制滅菌設備運行功率變化曲線；

19、步驟二：通過風量管控單元獲取到滅菌設備運行時的通風速度，并記錄通風速度所維持的時長，在通風速度發生變化時，再次風量管控單元重新變化后的通風速度進行記錄，并重新記錄新的通風速度所維持的時長，凈化設備監管單元通風速度和每個通風速度所持續的時長通過公式分析生成換氣通過量；

20、步驟三：凈化設備監管單元獲取到凈化環境監管單元每次檢測到的空氣污染物含量，通過公式分析生成滅菌設備使用量。

21、所述凈化設備監管單元根據滅菌設備使用量進行閾值分析，若滅菌設備使用量達到預設的維護閾值，則生成凈化設備維護信號，若滅菌設備使用量未達到預設的維護閾值，則不作出反應。

22、與現有技術相比，本發明的有益效果是：

23、1、本發明中，在對手術室進行通風控制時，根據手術室內部的灰塵環境以及手術室空閑時間進行智能分析，從而在手術間隔期間能夠及時的完成手術室內的凈化工作，既保證手術室的換氣效果又不會影響手術室的正常使用。

24、2、本發明中，對手術室中的微生物環境進行監測，根據微生物監測結果對滅菌設備的運行進行智能控制，從而在對手術室進行通風時，能夠殺滅空氣中所含有的細菌，減少懸浮細菌數量，降低感染的概率。

25、3、本發明中，根據灰塵環境以及微生物環境進行量化分析，實現風量控制，使得風量既能夠滿足灰塵環境的快速換氣需求，又能夠控制通風速度以保證滅菌效果，實現了對手術室內復雜的塵菌環境的綜合管控。

26、4、本發明中，通過對通風設備進行量化監管分析，根據通風設備的實際使用頻率和使用負載對維護間隔進行科學分析，保證通風設備的工況良好，進而保證手術室的通風凈化效果。
