本發明屬于冷柜技術領域，具體地說，是涉及一種冷柜除霜控制方法和冷柜。

背景技術：

冷柜，或冰箱、冷藏柜，在使用過程中因濕熱空氣進入柜體內部，在遇冷后會在冷柜內膽壁上結霜、結冰。

冷柜內膽壁上的霜、冰如果不及時清理，厚度會達到20mm以上，從而影響內膽壁的傳熱，會導致冷柜為了達到需求的制冷效果耗費更多的能耗，并且也會影響冷柜的使用壽命。

現有技術中，為了給冷柜除霜，通常通過檢測冰層厚度加熱化霜或者定時加熱化霜，使冰霜化成水流到冷柜外部，這導致冷柜劃水過程中消耗能量大，同時加熱產生的熱量需要消耗大量的冷量而延長制冷時間，增加能耗。

技術實現要素：

本申請提供了一種冷柜除霜控制方法和冷柜，解決現有冷柜加熱化霜存在能耗大的技術問題。

為解決上述技術問題，本申請采用以下技術方案予以實現：

提出一種冷柜除霜控制方法，包括：接收觸發除霜按鍵產生的除霜控制指令；判斷冷柜的壓縮機是否運行；若是，控制所述壓縮機停止運行，并基于所述除霜控制指令控制大電流放電源放電，以實現與所述大電流放電源的輸出端連接的加熱絲升溫融化冷柜內膽內壁上的結霜；其中，所述加熱絲設置于冷柜內膽外壁上設置的蒸發器管路之間。

進一步的，在基于所述除霜控制指令控制大電流放電源放電之后，所述方法還包括：判斷所述大電流放電源放電時間是否滿足設定時間；或，判斷所述加熱絲是否升溫至設定溫度；若是，控制所述大電流放電源停止放電。

進一步的，在控制所述大電流放電源停止放電之后，所述方法還包括：發出除霜的聲音提示；和/或，在冷柜的顯示屏上顯示除霜方法說明。

進一步的，在接收觸發除霜按鍵產生的除霜控制指令之前，所述方法還包括：判斷距離上次除霜時間是否達到設定時間間隔閾值；或判斷冷柜內膽內壁上結霜厚度是否達到除霜閾值；若是，發出除霜提醒。

進一步的，基于所述除霜控制指令控制大電流放電源放電，具體為：判斷冷柜內膽內壁上的結霜厚度；確定結霜厚度超過厚度閾值的優先除霜區域；確定所述優先除霜區域所在的冷柜內膽外壁上設置的優先升溫加熱絲；控制與所述優先升溫加熱絲連接的大電流放電源放電。

提出一種冷柜，包括冷柜內膽，在所述冷柜內膽的外壁上設置有蒸發器管路；還包括除霜按鍵、加熱絲、大電流放電源和除霜控制模塊；所述除霜按鍵，設置于所述冷柜柜體上或控制所述冷柜的遙控器上，用于被觸發后產生除霜控制指令；所述加熱絲，設置于所述蒸發器管路之間，用于在流過大電流后升溫融化冷柜內膽內壁上的結霜；所述大電流放電源，其輸出端連接所述加熱絲，用于為所述加熱絲提供大電流；所述除霜控制模塊，與所述大電流放電源的控制端連接，用于接收觸發除霜按鍵產生的除霜控制指令，并判斷冷柜的壓縮機是否運行；若是，控制所述壓縮機停止運行，并基于所述除霜控制指令控制大電流放電源放電，以實現與所述大電流放電源的輸出端連接的加熱絲升溫融化冷柜內膽內壁上的結霜。

進一步的，所述冷柜還包括放電時間判斷模塊或加熱絲溫度感應模塊；所述放電時間判斷模塊，用于在所述除霜控制模塊基于所述除霜控制指令控制大電流放電源放電之后，判斷所述大電流放電源的放電時間是否滿足設定時間；若是，則所述除霜控制模塊，還用于控制所述大電流放電源停止放電；所述加熱絲溫度感應模塊，用于獲取所述加熱絲的溫度，并判斷所述加熱絲是否升溫至設定溫度；若是，則所述除霜控制模塊，還用于控制所述大電流放電源停止放電。

進一步的，所述冷柜還包括除霜聲音提示模塊和/或顯示屏；所述除霜聲音提示模塊，用于在所述除霜控制模塊控制所述大電流放電源停止放電之后，發出除霜的聲音提示；所述顯示屏，用于在所述除霜控制模塊控制所述大電流放電源停止放電之后，顯示除霜方法說明。

進一步的，所述冷柜還包括除霜提醒模塊；所述除霜提醒模塊，用于在接收觸發所述除霜按鍵產生的除霜控制指令之前，判斷距離上次除霜時間是否達到設定時間間隔閾值；或判斷冷柜內膽內壁上結霜厚度是否達到除霜閾值；若是，發出除霜提醒。

進一步的，所述除霜控制模塊包括結霜厚度判斷單元、優先除霜區域確定單元、優先升溫加熱絲確定單元和大電流放電源選擇控制單元；所述結霜厚度判斷單元，用于判斷冷谷內膽內壁上的結霜厚度；所述優先除霜區域確定單元，用于基于所述結霜厚度判斷單元判斷的結霜厚度，確定結霜厚度超過厚度閾值的優先除霜區域；所述優先升溫加熱絲確定單元，用于確定所述優先除霜區域所在的冷柜內膽外壁上設置的優先升溫加熱絲；所述大電流放電源選擇控制單元，用于控制與所述優先升溫加熱絲連接的大電流放電源放電。

與現有技術相比，本申請的優點和積極效果是：本申請提出的冷柜除霜控制方法和冷柜，在冷柜內膽外壁設置的蒸發器管路之間設置有加熱絲，加熱絲連接大電流放電源，例如電容充放電電路或變壓器等，在冷柜需要除霜的時候，用戶觸發冷柜柜體上或者遙控器上的除霜按鍵，在確定壓縮機停止運行后，控制大電流放電源給加熱絲釋放大電流，使得加熱絲短時間內迅速產生大量的熱量，熱量使得與冷柜內膽內壁接觸的冰霜融化，減少了冰霜與冷柜內膽內壁的結合力，從而能夠在冰霜自身重力的作用下脫落，或者用戶只需使用除霜鏟之類的工具輕松鏟除即可；相比現有加熱化霜的方式，本案通過短時間大電流放電實現化霜和除霜的方式，能夠最大限度的減小冷柜能耗，且除霜速度快，解決了現有冷柜加熱化霜存在能耗大的技術問題，實現低功耗除霜。且，本申請提出的冷柜除霜方法和冷柜，還結合有除霜提醒、除霜提示、除霜方法說明、局部優先除霜等方式，實現提高用戶使用體驗的技術效果。

結合附圖閱讀本申請實施方式的詳細描述后，本申請的其他特點和優點將變得更加清楚。

附圖說明

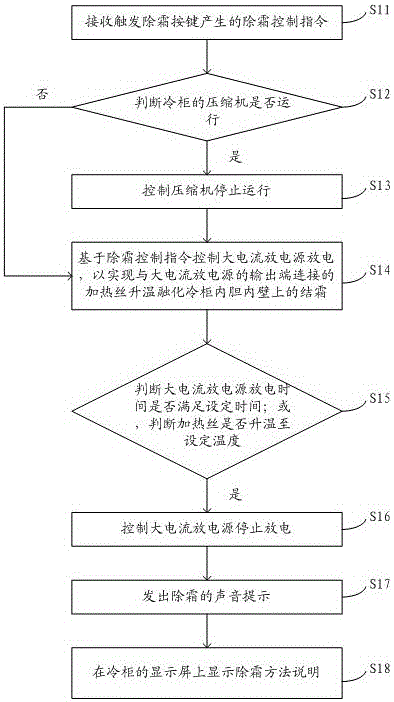

圖1 為本申請提出的冷柜除霜控制方法的流程圖；

圖2為本申請提出的冷柜的加熱絲設置結構圖；

圖3為本申請提出的加熱絲的截面圖；

圖4為 本申請提出的冷柜的功能架構圖。

具體實施方式

下面結合附圖對本申請的具體實施方式作進一步詳細地說明。

如圖2所示，本申請提出的具有除霜裝置的冷柜，包括有冷柜內膽1，在冷谷內膽1的外壁上設置有蒸發器管路2；在蒸發器管路之間設置有加熱絲3；加熱絲連接于大電流放電源的輸出端（圖中未示出）。大電流放電源為能夠瞬間放電釋放大電流的器件。

大電流放電源可以為電容充放電電路；電容充放電電路包括電容、連接電容和直流電源并構成回路的充電開關、以及連接電容和加熱絲并構成回路的放電開關。在沒有除霜時，充電開關閉合使得直流電源為電容充電，并在充電完成后斷開充電開關，在需要除霜時，放電開關閉合使得電容瞬間放電釋放大電流，大電流使得加熱絲迅速升溫從而融化冷柜內膽內壁上結霜。

大電流放電源還可以為變壓器；變壓器的次級線圈連接加熱絲，在需要化霜的時，變壓器在次級線圈產生大電流輸出給加熱絲，使得加熱絲迅速升溫從而融化冷柜內膽內壁上的結霜。

結合上述結構，本申請提出的冷柜除霜控制方法，如圖1所示包括如下步驟：

步驟S11：接收觸發除霜按鍵產生的除霜控制指令。

除霜按鍵或者設置在冷柜柜體上，或者設置在控制冷柜的遙控器上，本申請不予限制，用于被觸發后產生除霜控制指令。

步驟S12：判斷冷柜的壓縮機是否運行。

在接收到除霜按鍵發出的除霜控制指令后，首先判斷壓縮機是否正在運行，若沒有運行，直接執行步驟S14，若在運行，則

步驟S13：控制壓縮機停止運行。

步驟S14：基于除霜控制指令控制大電流放電源放電，以實現與大電流放電源的輸出端連接的加熱絲升溫融化冷柜內膽內壁上的結霜。

上述可見，在冷柜需要除霜的時候，用戶觸發冷柜柜體上或者遙控器上的除霜按鍵，在確定壓縮機停止運行后，控制大電流放電源給加熱絲釋放大電流，使得加熱絲短時間內迅速產生大量的熱量，熱量使得與冷柜內膽內壁接觸的冰霜融化，減少了冰霜與冷柜內膽內壁的結合力，從而能夠在冰霜自身重力的作用下脫落，或者用戶只需使用除霜鏟之類的工具輕松鏟除即可；相比現有加熱化霜的方式，本案通過短時間大電流放電實現化霜和除霜的方式，能夠最大限度的減小冷柜能耗，且除霜速度快，解決了現有冷柜加熱化霜存在能耗大的技術問題，實現低功耗除霜。

步驟S15：判斷大電流放電源放電時間是否滿足設定時間；或，判斷加熱絲是否升溫至設定溫度；若是，也即或者大電流放電源的放電時間達到了設定時間，或者加熱絲升溫至了設定溫度，則

步驟是16：控制大電流放電源停止放電。

大電流放電源放電設定時間或者加熱絲升溫至設定溫度，設定為滿足冷柜內膽內壁上的結霜與冷柜內膽內壁的結合力下降至能夠基于自身重力自行脫落，或者由用戶使用除霜鏟之類的工具能夠輕松鏟除。

為保證用戶及時在化霜程序完成后鏟除冰霜，在步驟S16之后，執行步驟S17：發出除霜的聲音提示；和/或，步驟S18：在冷柜的顯示屏上顯示除霜方法說明。

發出蜂鳴或語音等聲音提示，提示用戶及時鏟除結霜，同時，在顯示屏上顯示除霜方法說明供用戶參考，以達到輕松除霜的效果，例如，在除霜方法說明中列舉最接近加熱絲加熱的區域，也即易于脫落的區域，又例如，在除霜方法說明中列舉出最佳除霜角度、最佳除霜時間等等，提高用戶體驗。

為了提醒用戶及時除霜，保證每次除霜都能徹底且不費力，達到最佳除霜效果，在步驟S11之前，本申請提出的冷柜除霜控制方法中，通過判斷距離上次除霜時間是否達到設定時間間隔閾值，或，判斷冷柜內膽內壁上結霜厚度是否達到除霜閾值方式來提醒用戶除霜，也即，在距離上次除霜時間達到設定時間間隔閾值后，或者在冷柜內膽內壁上結霜厚度達到除霜閾值后，以聲、光、顯示等形式發出除霜提醒，提醒用戶及時除霜；或者，以默認方式或者用戶設定方式，在發出除霜提醒后，自動開啟化霜模式，也即自動執行步驟S11，直至化霜完成發出除霜提示。

如圖3所示，本申請實施例提出的冷柜中，在加熱絲3上彎折有折疊的或螺旋的加熱點31，該加熱點31可以按照設定間隔彎折，或者根據實際應用情況在冷柜內膽內壁容易結霜或者結霜較厚的相對位置彎折等等。折疊或者螺旋的加熱點能夠在局部產生更多的熱量來融化結霜。為了提高加熱點的化霜效果，可以將大電流放電源的輸出端連接在加熱點上，電流經加熱點后再沿加熱絲傳遞到冷柜內膽其他位置，通過局部加熱使冷柜內膽內壁上的冰霜松動、脆裂，配合其他部位的冰霜與冷柜內膽內壁結合力的降低，結霜能夠基于自身重力脫落，或更易于使用工具將其從冷柜內膽內壁上鏟除。

基于上述，本申請針對步驟S14提出一種優選實施例，在接收到除霜按鍵發出的除霜控制指令，并確定壓縮機不運行之后， 判斷冷柜內膽內壁上的結霜厚度，確定結霜厚度超過厚度閾值的內膽區域為優先除霜區域，基于確定的優先除霜區域確定優先除霜區域所在的冷柜內膽外壁上設置的的加熱絲為優先升溫加熱絲，然后僅需控制與優先升溫加熱絲連接的大電流放電源放電，實現結霜厚度超過厚度閾值的區域上設置的加熱絲、加熱點升溫，使得結霜厚度超過厚度閾值的區域的結霜與冷柜內膽內壁的結合力迅速降低，從而使得厚的結霜能夠被更多的熱量融化，降低厚結霜區域的除霜難度，其他區域的結霜也能夠受厚結霜區域融化的水的影響而與冷谷內膽內壁脫離，在受外力鏟除時也比較容易脫落，實現更低能耗的除霜效果。

基于上述提出的冷柜除霜控制方法，如圖4所示，本申請還提出一種冷柜，包括冷柜內膽1，在冷柜內膽的外壁上設置有蒸發器管路2；還包括除霜按鍵7、加熱絲3、大電流放電源5和除霜控制模塊6。

除霜按鍵7，設置于冷柜柜體上或控制冷柜的遙控器上，用于被觸發后產生除霜控制指令；加熱絲3，設置于蒸發器管路之間，用于在流過大電流后升溫融化冷柜內膽內壁上的結霜；大電流放電源5，其輸出端連接加熱絲，用于為加熱絲提供大電流；除霜控制模塊6，與大電流放電源5的控制端連接，用于接收觸發除霜按鍵7產生的除霜控制指令，并判斷冷柜的壓縮機是否運行；若是，控制壓縮機停止運行，并基于除霜控制指令控制大電流放電源5放電，以實現與大電流放電源的輸出端連接的加熱絲升溫融化冷柜內膽內壁上的結霜。

該冷柜還包括放電時間判斷模塊8或加熱絲溫度感應模塊9；放電時間判斷模塊8用于在除霜控制模塊基于除霜控制指令控制大電流放電源放電之后，判斷大電流放電源的放電時間是否滿足設定時間；若是，則除霜控制模塊6還用于控制大電流放電源停止放電；加熱絲溫度感應模塊9，用于獲取加熱絲的溫度，并判斷加熱絲是否升溫至設定溫度；若是，則除霜控制模塊6還用于控制大電流放電源停止放電。

該冷柜還包括除霜聲音提示模塊10和/或顯示屏11；除霜聲音提示模塊10，用于在除霜控制模塊6控制大電流放電源5停止放電之后，發出除霜的聲音提示；顯示屏11，用于在除霜控制模塊6控制大電流放電源5停止放電之后，顯示除霜方法說明。

該冷柜還包括除霜提醒模塊12；除霜提醒模塊12，用于在接收觸發除霜按鍵7產生的除霜控制指令之前，判斷距離上次除霜時間是否達到設定時間間隔閾值；或判斷冷柜內膽內壁上結霜厚度是否達到除霜閾值；若是，發出除霜提醒。

具體的，除霜控制模塊6包括結霜厚度判斷單元61、優先除霜區域確定單元62、優先升溫加熱絲確定單元63和大電流放電源選擇控制單元64；結霜厚度判斷單元61用于判斷冷谷內膽內壁上的結霜厚度；優先除霜區域確定單元62用于基于結霜厚度判斷單元61判斷的結霜厚度，確定結霜厚度超過厚度閾值的優先除霜區域；優先升溫加熱絲確定單元63，用于確定優先除霜區域所在的冷柜內膽外壁上設置的優先升溫加熱絲；大電流放電源選擇控制單元64，用于控制與優先升溫加熱絲連接的大電流放電源放電。

具體本申請提出的冷柜的除霜控制方法已經在上述提出的冷柜除霜控制方法中詳述，此處不予贅述。

本申請實施例中，如圖3所示，加熱絲3的截面呈D型，也即包括平面32和與平面部分32相接的曲面部分33。安裝時，平面部分32與冷柜內膽的外壁粘貼連接；或者，平面部分32通過熱熔膠粘貼于鋁箔4上，鋁箔4非粘貼加熱絲的一面通過無基材雙面膠粘貼于冷柜內膽外壁上，鋁箔能夠起到擴散熱量、增大加熱面積的作用。為了防止熱量散失，盡可能高的利用在化霜上，在加熱絲的曲面部分33和/或鋁箔4上粘貼有隔熱膜34。

實際應用中，還可以根據食品放置位置利用頻率高低的特點來設置加熱絲的密度。例如，在放置食品頻率較高的冷柜上部位置，也即更容易結霜的位置，加熱絲于冷柜內膽外壁的上部分設置緊密，而在相比放置食品頻率較低的冷柜下部位置，加熱絲于冷柜內膽外壁的下部分設置疏松，以降低化霜成本。

應該指出的是，上述說明并非是對本發明的限制，本發明也并不僅限于上述舉例，本技術領域的普通技術人員在本發明的實質范圍內所做出的變化、改型、添加或替換，也應屬于本發明的保護范圍。
