本發明涉及一種冷卻設備，具體是一種壓榨植物油快速冷卻設備。

背景技術：

壓榨取油為借助機械力的作用，將油脂從油料中擠壓出來的取油方法。按壓榨取油的深度以及壓榨時榨料所受壓力的大小，壓榨油可分為一次壓榨和浸出取油配合的預榨。壓榨取油與其他取油方法相比具有工藝簡單，配套設備少，對油料品種適應強，生產靈活，油品質量好、色澤淺、風味純正等優點。壓榨一般分別冷榨和熱榨，熱榨完成后需要對植物油進行冷卻，但是現有的冷卻方法往往是將高溫植物油放置到盆內進行自然冷卻，效率低下，后來市場上出現了一種冷油機，由水泵和油泵組成，水泵用于泵水，油泵用于泵油，水與油產生熱交換，實現冷卻目的，但是其冷卻用水是非循環的，需要使用到大量的水，造成水資源的浪費。

技術實現要素：

本發明的目的在于提供一種壓榨植物油快速冷卻設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種壓榨植物油快速冷卻設備，包括儲油桶、一次熱交換器、二次熱交換器、冷卻水箱、冷卻水泵、冷卻水蒸發器一和冷卻水蒸發器二，所述儲油桶的端部安裝有用于導出植物油的管道，管道的端部開口形成出油口，該管道與一次熱交換器和二次熱交換器相互接觸換熱，一次熱交換器和二次熱交換器串接在一起，二次熱交換器與并聯的冷卻水蒸發器一和冷卻水蒸發器二連接，一次熱交換器通過水管連接冷卻水箱，且該水管上安裝有冷卻水泵，冷卻水蒸發器一和冷卻水蒸發器二還同時與冷卻水箱連接，一次熱交換器、二次熱交換器、冷卻水箱、冷卻水泵、冷卻水蒸發器一和冷卻水蒸發器二形成冷卻水的循環回路。

作為本發明進一步的方案：所述冷卻水蒸發器一和冷卻水蒸發器二的一側安裝有用于提升熱交換效率的冷卻風機，冷卻風機的出風端與冷卻水蒸發器一和冷卻水蒸發器二的位置相對。

作為本發明再進一步的方案：所述冷卻水泵和冷卻風機均與外部電源和控制開關連接。

與現有技術相比，本發明的有益效果是：一次熱交換器、二次熱交換器、冷卻水箱、冷卻水泵、冷卻水蒸發器一和冷卻水蒸發器二形成冷卻水的循環回路，可以節約大量的水資源，而且并聯設計的冷卻水蒸發器一和冷卻水蒸發器二能提升高溫水的放熱效率，整體結構簡單，既能節約大量的水資源又能提升植物油的冷卻效果，具有很好的市場推廣性。

附圖說明

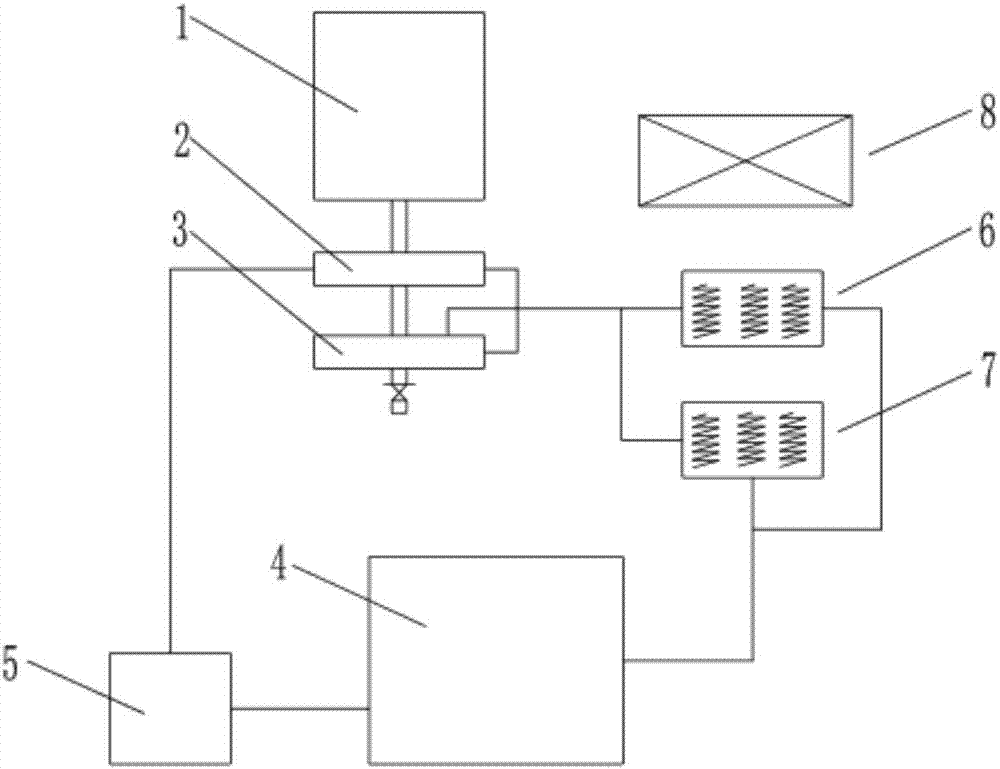

圖1為一種壓榨植物油快速冷卻設備的結構示意圖。

圖中：1-儲油桶、2-一次熱交換器、3-二次熱交換器、4-冷卻水箱、5-冷卻水泵、6-冷卻水蒸發器一、7-冷卻水蒸發器二、8-冷卻風機、9-出油口。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1，本發明實施例中，一種壓榨植物油快速冷卻設備，包括儲油桶1、一次熱交換器2、二次熱交換器3、冷卻水箱4、冷卻水泵5、冷卻水蒸發器一6和冷卻水蒸發器二7，所述儲油桶1的端部安裝有用于導出植物油的管道，管道的端部開口形成出油口9，該管道與一次熱交換器2和二次熱交換器3相互接觸換熱，一次熱交換器2和二次熱交換器3串接在一起，二次熱交換器3與并聯的冷卻水蒸發器一6和冷卻水蒸發器二7連接，一次熱交換器2通過水管連接冷卻水箱4，且該水管上安裝有冷卻水泵5，冷卻水蒸發器一6和冷卻水蒸發器二7還同時與冷卻水箱4連接，一次熱交換器2、二次熱交換器3、冷卻水箱4、冷卻水泵5、冷卻水蒸發器一6和冷卻水蒸發器二7形成冷卻水的循環回路，工作時，儲油桶1內的植物油流入到管道內，并經過一次熱交換器2和二次熱交換器3的兩次熱交換之后將植物油的溫度進行吸收，使其達到冷卻水平，然后高溫水與冷卻水蒸發器一6和冷卻水蒸發器二7內進行熱交換，使其降溫并回流到冷卻水箱4內，冷卻水泵5不斷的向一次熱交換器2和二次熱交換器3內補充水，形成對植物油的循環冷卻，可以節約大量的水資源，而且并聯設計的冷卻水蒸發器一6和冷卻水蒸發器二7能提升高溫水的放熱效率。

所述冷卻水蒸發器一6和冷卻水蒸發器二7的一側安裝有用于提升熱交換效率的冷卻風機8，冷卻風機8的出風端與冷卻水蒸發器一6和冷卻水蒸發器二7的位置相對，能進一步提升高溫水與冷卻水蒸發器一6和冷卻水蒸發器二7的熱交換效率。

所述冷卻水泵5和冷卻風機8均與外部電源和控制開關連接。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種壓榨植物油快速冷卻設備，包括儲油桶、一次熱交換器、二次熱交換器、冷卻水箱、冷卻水泵、冷卻水蒸發器一和冷卻水蒸發器二，所述儲油桶的端部安裝有用于導出植物油的管道，管道的端部開口形成出油口，該管道與一次熱交換器和二次熱交換器相互接觸換熱，一次熱交換器和二次熱交換器串接在一起，二次熱交換器與并聯的冷卻水蒸發器一和冷卻水蒸發器二連接，本發明的有益效果是：一次熱交換器、二次熱交換器、冷卻水箱、冷卻水泵、冷卻水蒸發器一和冷卻水蒸發器二形成冷卻水的循環回路，可以節約大量的水資源，而且并聯設計的冷卻水蒸發器一和冷卻水蒸發器二能提升高溫水的放熱效率。

技術研發人員：馮亮
受保護的技術使用者：馮亮
技術研發日：2017.07.18
技術公布日：2017.10.10
