本實用新型屬于制冷設備技術領域，尤其是涉及一種液晶屏冰箱圓弧門面板弧面過渡結構。

背景技術：

冰箱是保持恒定低溫的一種制冷設備，也是一種使食物或其他物品保持恒定低溫冷態的民用產品?，F有常規冰箱鋼板門體都圓弧設計，圓弧在3000mm到 5000mm不等，因此，當在鋼板門上增加液晶屏時，液晶屏窗口存在左右邊跟上下邊之間的級差。因為液晶屏是平面結構，因此跟門面板之間的級差會造成液晶屏左右、上下的外觀級差。

為了對現有技術進行改進，人們進行了長期的探索，提出了各種各樣的解決方案。例如，中國專利文獻公開了一種冰箱門板的板面結構 [CN201020288713.X],包括一玻璃板，固定在所述冰箱門板的外側，且包含一外板面；一第一直框，貼接該玻璃板的一側，且外側周緣延伸蓋覆該外板面；一第二直框，平行該第一直框設置，并相對該第一直框而貼接該玻璃板的另一側，該第二直框的外側周緣延伸蓋覆該外板面；一第一橫框，橫向連接在該第一直框及該第二直框之間，該第一橫框貼接在該玻璃板的該第一直框與該第二直框之間的一側，且外側周緣延伸蓋覆在該玻璃板的側邊上；以及一第二橫框，平行該第一橫框設置，并相對該第一橫框而貼接該玻璃板的該第一直框與該第二直框之間的另一側，且外側周緣延伸蓋覆在該玻璃板的側邊上。

上述方案雖然在一定程度上解決了現有技術的不足，但是門面板為圓弧設計，液晶屏是平面結構，二者存在級差，造成液晶屏左右、上下的外觀級差。

技術實現要素：

本實用新型的目的是針對上述問題，提供一種設計合理，克服液晶屏與門面板之間的級差的液晶屏冰箱圓弧門面板弧面過渡結構。

為達到上述目的，本實用新型采用了下列技術方案：本液晶屏冰箱圓弧門面板弧面過渡結構，其特征在于，包括設置在門板液晶屏窗口的上邊部和下邊部使得門板液晶屏窗口的上下、左右邊處于同一平面上的過渡結構。過渡結構彌補圓弧造成的級差，使得冰箱的門板液晶屏窗口上下、左右邊處于同一平面，不存在高低差缺陷。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的過渡結構包括過渡板，所述的過渡板的一邊與門板液晶屏窗口弧形相接，過渡板的另一邊為直線邊，且該直線邊與門板液晶屏窗口的左右邊處于同一平面上。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的門板液晶屏窗口的左邊部連接有左安裝板，門板液晶屏窗口的右邊部連接有右安裝板，位于門板液晶屏窗口上邊的過渡板的直線邊與水平設置的上安裝板相連接，位于門板液晶屏窗口下邊的過渡板的直線邊與水平設置的下安裝板相連接。過渡板改變了上安裝板的下安裝板的高度，彌補圓弧造成的級差。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的上安裝板的高度低于門板液晶屏窗口的上邊部，所述的下安裝板的高度高于門板液晶屏窗口的下邊部。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的過渡板傾斜設置，且過渡板與水平面之間形成傾斜角。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的傾斜角的大小為 0-90度。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的過渡板的上端面為平面，過渡板的下端面為水平面。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的過渡板的寬度從中間向兩端逐漸減小。

在上述的液晶屏冰箱圓弧門面板弧面過渡結構中，所述的過渡板的兩端形成尖端。

與現有的技術相比，本實用新型的優點在于：過渡結構彌補圓弧造成的級差，使得冰箱的門板液晶屏窗口上下、左右邊處于同一平面，不存在高低差缺陷。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型提供的主視圖。

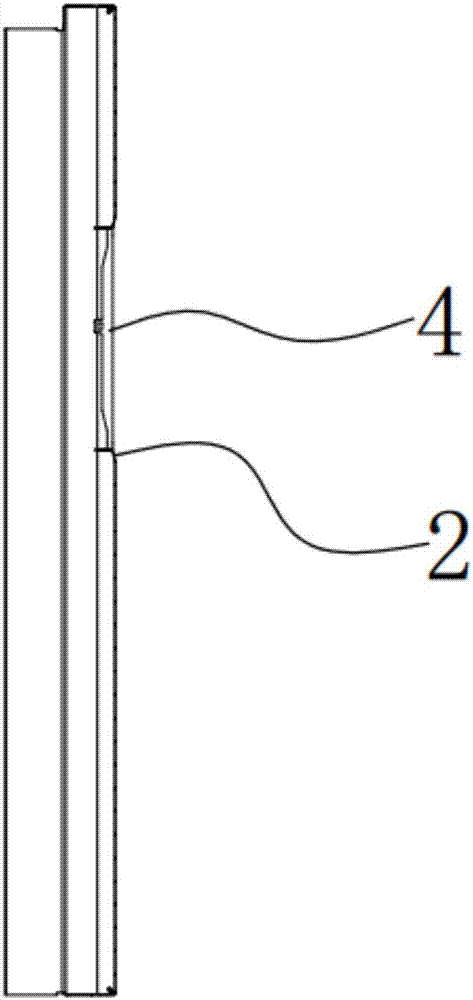

圖2是本實用新型提供的沿B-B線的剖視圖。

圖3是本實用新型提供的沿A-A線的剖視圖。

圖中，過渡結構1、過渡板2、左安裝板3、右安裝板4、上安裝板5、下安裝板6、門板液晶屏窗口7。

具體實施方式

以下是實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

如圖1-3所示，本液晶屏冰箱圓弧門面板弧面過渡結構，包括設置在門板液晶屏窗口7的上邊部和下邊部使得門板液晶屏窗口7的上下、左右邊處于同一平面上的過渡結構1。過渡結構1彌補圓弧造成的級差，使得冰箱的門板液晶屏窗口7上下、左右邊處于同一平面，不存在高低差缺陷。

其中，過渡結構1包括過渡板2，過渡板2的一邊與門板液晶屏窗口7弧形相接，過渡板2的另一邊為直線邊，且該直線邊與門板液晶屏窗口7的左右邊處于同一平面上。門板液晶屏窗口7的左邊部連接有左安裝板3，門板液晶屏窗口7的右邊部連接有右安裝板4，位于門板液晶屏窗口7上邊的過渡板2的直線邊與水平設置的上安裝板5相連接，位于門板液晶屏窗口7下邊的過渡板2 的直線邊與水平設置的下安裝板6相連接。過渡板2改變了上安裝板5的下安裝板6的高度，彌補圓弧造成的級差。上安裝板5的高度低于門板液晶屏窗口7 的上邊部，下安裝板6的高度高于門板液晶屏窗口7的下邊部。更具體地說，過渡板2傾斜設置，且過渡板2與水平面之間形成傾斜角。傾斜角的大小為0-90 度。過渡板2的上端面為平面，過渡板2的下端面為水平面。過渡板2的寬度從中間向兩端逐漸減小。過渡板2的兩端形成尖端。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
