本公開涉及保鮮,尤其涉及一種氣調裝置、保鮮設備及其控制方法、存儲介質、計算機設備。
背景技術:
1、保鮮設備,如電冰箱等,作為一個非常成熟的產業,以較高的普及率成為人民群眾購買傳統白色家電的首選。現階段家用和商用電冰箱主要以相變制冷技術為基礎,主要利用低溫降低微生物和酶活性,減緩食物和微生物的呼吸作用以延長保存期。但是,該種方式對延長生鮮類食物的保存期效果有限。
技術實現思路
1、在
技術實現要素:
部分中引入了一系列簡化形式的概念,這將在具體實施方式部分中進一步詳細說明。本公開的此部分并不意味著要試圖限定出所要求保護的技術方案的關鍵特征和必要技術特征,更不意味著試圖確定所要求保護的技術方案的保護范圍。

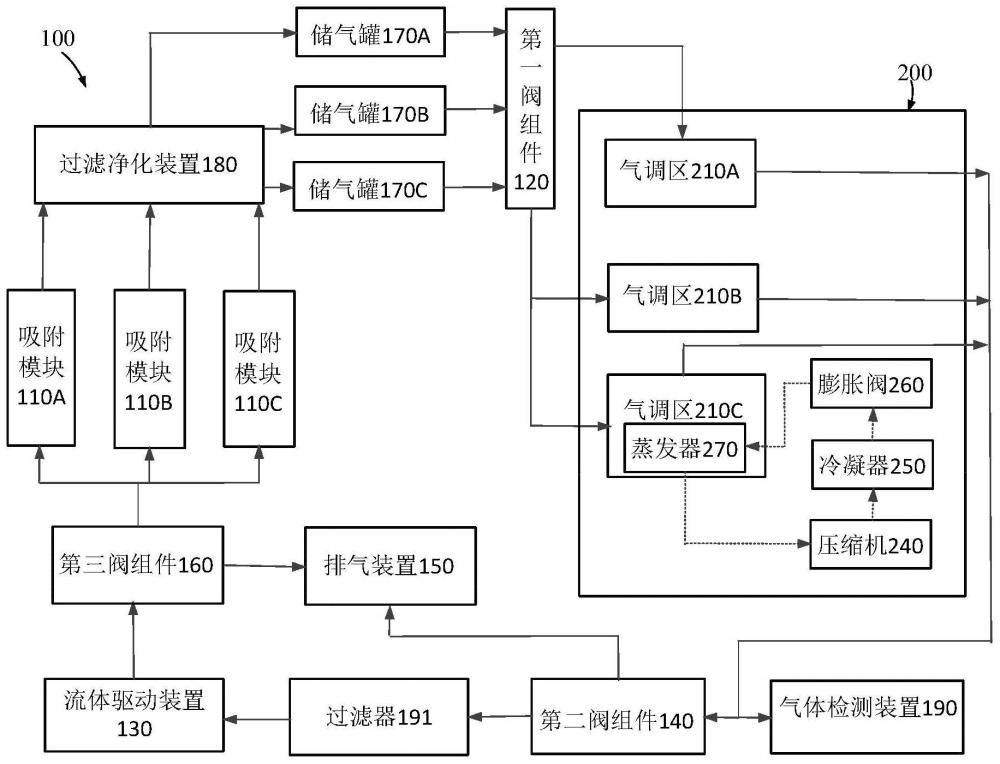

2、本公開第一方面的實施例,提供了一種氣調裝置,用于保鮮設備,所述氣調裝置包括:
3、至少一個吸附模塊,所述吸附模塊與所述保鮮設備的氣調區的進氣口連接,所述吸附模塊的內部或下游的氣壓為第一氣壓,所述氣調區內的氣壓為第二氣壓;
4、流體驅動裝置,所述流體驅動裝置的一端與所述氣調區的出氣口連接,所述流體驅動裝置的另一端與所述吸附模塊連接;
5、控制裝置,配置為控制所述第一氣壓高于所述第二氣壓。
6、進一步地,所述流體驅動裝置通過第二閥組件和所述氣調區的出氣口連接,所述第二閥組件和所述控制裝置連接;
7、所述控制裝置還配置為通過所述第二閥組件調節所述流體驅動裝置與所述氣調區的通斷。
8、進一步地,所述第二閥組件為多通閥,所述第二閥組件還與外部環境連接,所述控制裝置還配置為通過所述第二閥組件調節所述流體驅動裝置與所述外部環境的通斷。
9、進一步地,還包括:排氣裝置,所述排氣裝置與所述第二閥組件連接,所述控制裝置還配置為通過所述第二閥組件調節所述氣調區與所述排氣裝置的通斷。
10、進一步地,所述排氣裝置還設置有消音部,或者,所述排氣裝置為消音材料制件,或者,所述排氣裝置設置有消音結構。
11、進一步地,還包括:所述流體驅動裝置和所述吸附模塊之間還連接有第三閥組件,所述控制裝置與所述第三閥組件連接,以調節至少一個所述吸附模塊與所述流體驅動裝置的通斷狀態。
12、進一步地,所述第三閥組件還與所述排氣裝置連接,所述控制裝置還配置為通過所述第三閥組件以調節所述流體驅動裝置與所述排氣裝置的通斷,和/或所述吸附模塊與所述排氣裝置的通斷。
13、進一步地,所述控制裝置還配置為通過所述流體驅動裝置控制所述第二氣壓為常壓或負壓。
14、進一步地,所述控制裝置配置為控制所述第二閥組件將所述氣調區和所述排氣裝置連通,同時,控制所述第二閥組件將所述流體驅動裝置與所述外部環境連通,所述第三閥組件將所述流體驅動裝置與至少一個所述吸附模塊連通,所述第一閥組件將該吸附模塊與所述氣調區的進氣口連通,以使外部環境、所述吸附模塊和所述氣調區構成氣流循環系統。
15、進一步地,所述控制裝置配置為控制所述第二閥組件將所述氣調區和所述流體驅動裝置連通,控制所述第三閥組件將所述流體驅動裝置和所述吸附模塊連通、所述吸附模塊與所述排氣裝置連通,以使所述氣調區的氣體經所述流體驅動裝置由所述吸附模塊分離后排出、所述吸附模塊分離后剩余的氣體經所述排氣裝置排出。
16、進一步地,所述控制裝置配置為控制所述第二閥組件將所述氣調區和所述流體驅動裝置連通,控制所述第三閥組件將所述流體驅動裝置和所述排氣裝置連通,以使所述氣調區的氣體經所述流體驅動裝置后經所述排氣裝置排出。
17、進一步地,所述吸附模塊包括吸附材料,
18、所述吸附材料設置為分離流經其的氣體中的預設組分。
19、進一步地,所述吸附材料設置為達到脫附溫度可脫附,或者,所述吸附材料設置為達到脫附氣壓可脫附。
20、進一步地,各個所述吸附模塊分體設置;或者;
21、至少部分所述吸附模塊集成設置于吸附塔,所述吸附塔內的至少部分吸附通道分隔設置。
22、進一步地,儲氣罐,與所述吸附模塊一一對應,連接在對應的所述吸附模塊和第一閥組件之間。
23、進一步地,加壓器,與所述吸附模塊一一對應,用于對對應的所述吸附模塊流向所述氣調區的氣體進行加壓。
24、進一步地,過濾凈化裝置,連接在所述儲氣罐和對應的所述吸附模塊之間,用于對流經其的氣體中的顆粒、水汽、油中的至少一種進行過濾。
25、進一步地,氣體輸送裝置,設置在所述儲氣罐的上游。
26、進一步地,所述吸附模塊與所述保鮮設備的氣調區的進氣口通過第一閥組件連接,所述第一閥組件和所述控制裝置連接;
27、氣體檢測裝置,用于對氣調區的氣體組分進行檢測,所述控制裝置與所述氣體檢測裝置連接,以根據所述氣體檢測裝置的檢測結果調節所述第一閥組件的通斷狀態,以調整所述氣調區的氣體組分。
28、本公開的第二方面,提供了一種保鮮設備,包括:氣調區、以及第一方面任一項所述的氣調裝置。
29、進一步地,所述氣調區的數量為至少一個。
30、進一步地,所述氣調裝置與所述保鮮設備分體設置,所述氣調區的進氣口和出氣口處設置有自封閥,所述氣調裝置的第一閥組件有選擇地通過自封閥與所述進氣口連通,所述氣調裝置的第二閥組件有選擇地通過自封閥與所述出氣口連通。
31、進一步地,所述保鮮設備為冰箱,所述冰箱包括:箱體、以及開閉所述箱體的門體,所述箱體內設置有所述氣調區,所述氣調裝置設置在所述箱體和/或所述門體上。
32、進一步地,所述氣調裝置與所述箱體頂壁之間的距離為18cm至25cm;
33、所述氣調裝置與所述箱體側壁之間的距離為18cm至25cm;
34、所述氣調裝置與所述箱體后壁之間的距離為18cm至25cm。
35、進一步地,通過冷媒管路依次連接以構成循環通路的蒸發器、壓縮機、冷凝器、節流元件,其中,所述第一閥組件靠近所述冷凝器設置,所述流體驅動裝置布置在以所述壓縮機為球心、預設尺寸為半徑的球體空間內。
36、進一步地,所述門體位于所述箱體側部時,當所述門體為單開門體,所述預設尺寸為650mm至750mm;當所述門體為對開門體,所述預設尺寸為1150mm至1250mm;或者
37、所述門體位于所述箱體的頂部時,所述預設尺寸為2400mm至2600mm。
38、本公開的第三方面,提供了一種保鮮設備的控制方法,用于第二方面任一項所述的保鮮設備,所述控制方法包括:
39、確定所述氣調區的氣體組分的目標信息;
40、調節第一閥組件、第二閥組件、第三閥組件的通斷狀態,使流經目標吸附模塊的氣體輸入所述氣調區,以對所述氣調區的氣體組分進行調節,其中,所述目標吸附模塊為所述吸附模塊中與所述目標信息相匹配的所述吸附模塊。
41、進一步地,還包括:
42、獲取所述氣調區的氣體組分的當前信息;
43、確定所述當前信息與所述目標信息不匹配,執行所述調節所述第一閥組件、所述第二閥組件、所述第三閥組件的通斷狀態,使流經目標吸附模塊的氣體輸入所述氣調區的步驟;
44、直到所述當前信息與所述目標信息匹配,關閉所述第一閥組件、所述第二閥組件、所述第三閥組件中的至少一者。
45、進一步地,所述調節所述第一閥組件、所述第二閥組件、所述第三閥組件的通斷狀態,使流經目標吸附模塊的氣體輸入所述氣調區的步驟,具體包括:
46、控制所述第二閥組件將所述氣調區的出氣口和所述流體驅動裝置連通,所述第三閥組件將所述流體驅動裝置與所述目標吸附模塊連通,所述第一閥組件將與所述目標吸附模塊與所述氣調區的進氣口連通;或
47、控制所述第二閥組件將所述氣調區的出氣口和所述排氣裝置連通,所述流體驅動裝置與外部環境連通,控制所述第三閥組件將所述流體驅動裝置與所述目標吸附模塊連通,所述第一閥組件將所述目標吸附模塊與所述氣調區的進氣口連通。
48、進一步地,還包括:
49、在執行所述調節所述第一閥組件、所述第二閥組件、所述第三閥組件的通斷狀態的步驟之前,所述方法還包括:根據所述目標信息確定各個所述目標吸附模塊的注氣時長;
50、在執行所述調節所述第一閥組件、所述第二閥組件、所述第三閥組件的通斷狀態的步驟之后,所述方法還包括:
51、控制所述第一閥組件將各個所述目標吸附模塊與所述進氣口連通的時長等于對應的所述目標吸附模塊的注氣時長;
52、基于所有所述目標吸附模塊的連通時長達到對應的所述目標吸附模塊的所述注氣時長,關閉所述第一閥組件、所述第二閥組件、所述第三閥組件。
53、進一步地,所述調節所述第一閥組件、所述第二閥組件、所述第三閥組件的通斷狀態,使流經目標吸附模塊的氣體輸入所述氣調區,具體包括:
54、控制所述第二閥組件將所述氣調區和所述氣調裝置的排氣裝置連通,所述流體驅動裝置與外部環境連通,控制所述第三閥組件將所述流體驅動裝置與所述目標吸附模塊連通、所述目標吸附模塊與所述排氣裝置連通,第一閥組件將所述目標吸附模塊與所述氣調區連通,以使所述氣調區的氣體經所述排氣裝置排出,外部環境的氣體經所述流體驅動裝置后流經所述目標附模塊后流入所述氣調區、剩余氣體經所述排氣裝置排出。
55、本公開的第四方面,提供了一種計算機可讀存儲介質,所述計算機可讀存儲介質存儲有計算機程序,實現第三方面任一項所述的控制方法。
56、本公開的第五方面,提供了一種計算機設備,包括:
57、存儲器,存儲有計算機程序;
58、處理器,執行所述計算機程序;
59、其中,所述處理器在執行所述計算機程序時,實現第三方面任一項所述的控制方法。
60、本公開提供的氣調裝置、保鮮設備及其控制方法、計算機可讀存儲介質、計算機設備,其中,通過合理調節氣調裝置的各閥門組件的通斷狀態,使氣調區的出氣口、流體驅動裝置、至少一個吸附模塊、氣調區的進氣口形成循環氣流通路,確保氣調區內的氣體經吸附模塊分離成預設組分的氣流后返回至氣調區內;或者通過各個閥門組件調整外部環境氣體經過至少一個吸附模塊分離出預設組分的氣流并輸入氣調區,由此,能夠?qū)庹{(diào)區的氣體組分進行調節,使得氣調區調節后的氣體組分有利于延長待保鮮物體的保鮮時長,提高待保鮮物體的保鮮品質。同時,由于流經吸附模塊的氣體可以來自于氣調區,而吸附模塊分離后的預設組分的氣體也流向氣調區,使得吸附模塊實現了氣體的捕集和釋放,并利用氣調區自身的氣體直接調整氣調區內的氣體組分,大大提高了氣調區內的氣體的利用率,降低了氣體資源的浪費。
61、上述說明僅是本公開技術方案的概述,為了能夠更清楚了解本公開的技術手段,而可依照說明書的內容予以實施,并且為了讓本公開的上述和其它目的、特征和優點能夠更明顯易懂,以下特舉本公開的具體實施方式。
