本技術涉及增塑劑合成釜的，特別是涉及一種低霧化低氣味耐寒增塑劑合成釜。

背景技術：

1、增塑劑是在工業生產上被廣泛使用的高分子材料助劑，常用于橡膠，塑料，涂料等高聚物成型制備過程，根據增塑劑的用途不同，在加工過程中會向內添加不同溶液以制成新的原料，現有技術公開號cn211246539u提出一種增塑劑用溶液混合均勻的反應釜，該裝置中增塑劑可以更加均勻混合，且可對混合物進行取樣觀察，以便于使用，但是該裝置中攪拌槳位置固定，在攪拌過程中還是會出現攪拌死角，且由于增塑劑粘稠的特性，當兩種液體分別加入反應釜后并不能發生充分的融合，從而影響混合的效果。

技術實現思路

1、為解決上述技術問題，本實用新型提供一種能夠調節攪拌位置，減少攪拌死角，使物料充分融合，提高混合的效果的低霧化低氣味耐寒增塑劑合成釜。

2、本實用新型的一種低霧化低氣味耐寒增塑劑合成釜，包括釜體、進料組件、混合組件和升降組件，釜體的底部右側連接有出料管，出料管上設置有出料閥，混合組件安裝在釜體的內部，升降組件安裝在混合組件下端，進料組件安裝在釜體的內部上端；物料加入進料組件中，能夠對物料進行初步混合，然后輸入到釜體內部，通過混合組件對釜體內部進行混合攪拌，通過升降組件能夠調節攪拌位置，減少攪拌死角，提高混合的效果。

3、優選的，混合組件包括變速器、驅動電機、轉軸、轉盤、多個豎桿、轉環、移動座和多個攪拌桿，變速器固定安裝在釜體的頂端中部，變速器的輸出端與驅動電機的輸出端連接，變速器的輸出端穿過釜體的頂端固定連接有轉軸，轉軸的下端連接有轉盤，轉盤的底部軸向安裝有多個豎桿，豎桿的底部通過轉環轉動安裝在釜體的內部底端，移動座滑動安裝在豎桿上，移動座的外壁上軸向均勻安裝有多個攪拌桿；啟動驅動電機通過變速器帶動轉軸轉動，轉軸通過轉盤帶動豎桿轉動，從而使移動座帶動攪拌桿轉動在釜體內部進行攪拌混合。

4、優選的，升降組件包括安裝筒，電動伸縮桿和軸承，安裝筒固定安裝在釜體的底端中部，電動伸縮桿固定安裝在安裝筒的內部，電動伸縮桿的頂部通過軸承與移動座的底部轉動連接；通過電動伸縮桿能夠推動移動座在豎桿上滑動，從而帶動攪拌桿移動，調節攪拌位置，減少攪拌死角，提高混合的效果。

5、優選的，進料組件包括驅動箱、錐齒輪、進料筒、轉桿、螺旋葉片、從動錐齒輪、第一進料管、第二進料管和電磁閥，驅動箱固定安裝在釜體內部上端，轉軸轉動貫穿驅動箱，錐齒輪安裝在驅動箱內部的轉軸的外壁上，進料筒固定安裝在驅動箱的左側壁上，進料筒的左端與釜體的內壁固定連接，進料筒的右側底部開設有出料開口，轉桿轉動安裝在進料筒的內部，轉桿的右端穿過驅動箱固定安裝有從動錐齒輪，從動錐齒輪與錐齒輪嚙合，螺旋葉片安裝在轉桿的外壁上，第一進料管和第二進料管分別安裝在釜體的頂部左端，且第一進料管和第二進料管的輸出端與進料筒內部連通，第一進料管和第二進料管上均安裝有電磁閥；物料分別通過第一進料管和第二進料管輸入進料筒內，轉軸轉動時通過錐齒輪帶動從動錐齒輪轉動，從動錐齒輪帶動轉桿轉動，使螺旋葉片在進料筒內轉動對物料進行初步混合，提高混合效率。

6、優選的，所述釜體的頂部前端安裝有控制器，釜體的內部頂端安裝有溫濕度計，電磁閥和溫濕度計與控制器電性連接，多個超聲發射器軸向均勻安裝在釜體的內部下側，且超聲發射器與控制器電性連接；通過控制器能夠對設備進行控制，溫濕度計對釜體內部的溫濕度進行檢測，通過超聲發射器輔助對釜體內部進行混合，提高混合質量。

7、優選的，所述攪拌桿的外壁上均勻安裝有多個攪拌支桿，轉環的外壁上均勻安裝有多個刮板，刮板與釜體的下端內壁滑動接觸；通過攪拌支桿能夠增加攪拌桿的攪拌面積，減少攪拌死角，同時轉環轉動時帶動刮板在釜體的下部轉動，對內壁進行刮動清理，避免物料沾附。

8、優選的，所述釜體的底部均勻連接有多個支腿，支腿的底部固定安裝在底座的頂部；通過支腿和底座對釜體進行支撐，通過底座能夠增加支撐面積，保證使用時的穩定性。

9、與現有技術相比本實用新型的有益效果為：物料加入進料組件中，能夠對物料進行初步混合，然后輸入到釜體內部，通過混合組件對釜體內部進行混合攪拌，通過升降組件能夠調節攪拌位置，減少攪拌死角，提高混合的效果。

技術特征：

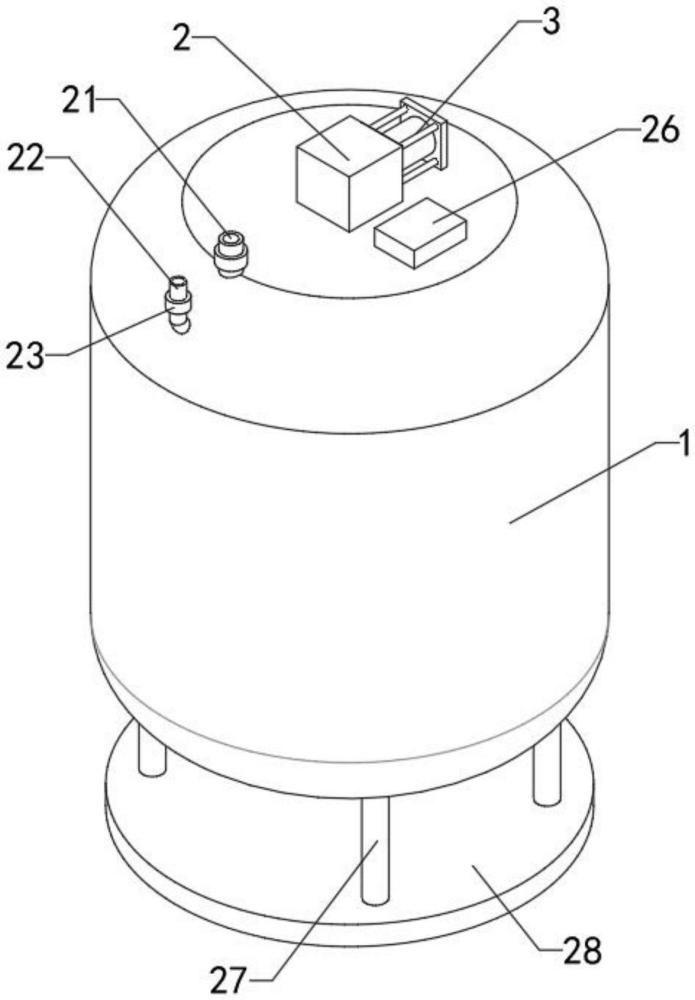

1.一種低霧化低氣味耐寒增塑劑合成釜，其特征在于，包括釜體(1)、進料組件、混合組件和升降組件，釜體(1)的底部右側連接有出料管(29)，出料管(29)上設置有出料閥(30)，混合組件安裝在釜體(1)的內部，升降組件安裝在混合組件下端，進料組件安裝在釜體(1)的內部上端；混合組件包括變速器(2)、驅動電機(3)、轉軸(4)、轉盤(5)、多個豎桿(6)、轉環(7)、移動座(8)和多個攪拌桿(9)，變速器(2)固定安裝在釜體(1)的頂端中部，變速器(2)的輸出端與驅動電機(3)的輸出端連接，變速器(2)的輸出端穿過釜體(1)的頂端固定連接有轉軸(4)，轉軸(4)的下端連接有轉盤(5)，轉盤(5)的底部軸向安裝有多個豎桿(6)，豎桿(6)的底部通過轉環(7)轉動安裝在釜體(1)的內部底端，移動座(8)滑動安裝在豎桿(6)上，移動座(8)的外壁上軸向均勻安裝有多個攪拌桿(9)；升降組件包括安裝筒(12)，電動伸縮桿(13)和軸承(14)，安裝筒(12)固定安裝在釜體(1)的底端中部，電動伸縮桿(13)固定安裝在安裝筒(12)的內部，電動伸縮桿(13)的頂部通過軸承(14)與移動座(8)的底部轉動連接。

2.如權利要求1所述的一種低霧化低氣味耐寒增塑劑合成釜，其特征在于，進料組件包括驅動箱(15)、錐齒輪(16)、進料筒(17)、轉桿(18)、螺旋葉片(19)、從動錐齒輪(20)、第一進料管(21)、第二進料管(22)和電磁閥(23)，驅動箱(15)固定安裝在釜體(1)內部上端，轉軸(4)轉動貫穿驅動箱(15)，錐齒輪(16)安裝在驅動箱(15)內部的轉軸(4)的外壁上，進料筒(17)固定安裝在驅動箱(15)的左側壁上，進料筒(17)的左端與釜體(1)的內壁固定連接，進料筒(17)的右側底部開設有出料開口，轉桿(18)轉動安裝在進料筒(17)的內部，轉桿(18)的右端穿過驅動箱(15)固定安裝有從動錐齒輪(20)，從動錐齒輪(20)與錐齒輪(16)嚙合，螺旋葉片(19)安裝在轉桿(18)的外壁上，第一進料管(21)和第二進料管(22)分別安裝在釜體(1)的頂部左端，且第一進料管(21)和第二進料管(22)的輸出端與進料筒(17)內部連通，第一進料管(21)和第二進料管(22)上均安裝有電磁閥(23)。

3.如權利要求2所述的一種低霧化低氣味耐寒增塑劑合成釜，其特征在于，所述釜體(1)的頂部前端安裝有控制器(26)，釜體(1)的內部頂端安裝有溫濕度計(24)，電磁閥(23)和溫濕度計(24)與控制器(26)電性連接，多個超聲發射器(25)軸向均勻安裝在釜體(1)的內部下側，且超聲發射器(25)與控制器(26)電性連接。

4.如權利要求1所述的一種低霧化低氣味耐寒增塑劑合成釜，其特征在于，所述攪拌桿(9)的外壁上均勻安裝有多個攪拌支桿(10)，轉環(7)的外壁上均勻安裝有多個刮板(11)，刮板(11)與釜體(1)的下端內壁滑動接觸。

5.如權利要求1所述的一種低霧化低氣味耐寒增塑劑合成釜，其特征在于，所述釜體(1)的底部均勻連接有多個支腿(27)，支腿(27)的底部固定安裝在底座(28)的頂部。

技術總結
本技術涉及增塑劑合成釜的技術領域，特別是涉及一種低霧化低氣味耐寒增塑劑合成釜，其能夠調節攪拌位置，減少攪拌死角，使物料充分融合，提高混合的效果；包括釜體、進料組件、混合組件和升降組件，釜體的底部右側連接有出料管，出料管上設置有出料閥，混合組件安裝在釜體的內部，混合組件包括變速器、驅動電機、轉軸、轉盤、多個豎桿、轉環、移動座和多個攪拌桿，升降組件安裝在混合組件下端，進料組件安裝在釜體的內部上端；進料組件包括驅動箱、錐齒輪、進料筒、轉桿、螺旋葉片、從動錐齒輪、第一進料管、第二進料管和電磁閥。

技術研發人員：丁磊
受保護的技術使用者：江蘇森禾化工科技有限公司
技術研發日：20240612
技術公布日：2025/4/28
