本發明涉及水果保鮮，具體為一種用于水果的相變冷卻保鮮裝置。

背景技術：

1、水果保鮮的主要目的是延長水果的貯藏期和保持其新鮮度，水果保鮮的核心在于控制水果的生理活動和微生物的繁殖，水果的冷藏保鮮是利用低溫抑制水果的呼吸作用和微生物的繁殖。

2、經檢索，申請號為cn202220891259.x的專利公開了一種用于有機水果運輸的保鮮轉運箱，涉及水果保鮮轉運技術領域，包括水果保鮮運輸器，所述水果保鮮運輸器包括低溫保鮮器，所述低溫保鮮器的頂部外表面上活動搭接有水果放置箱，所述低溫保鮮器的兩側偏下外表面上可拆卸式安裝有抽風機，所述低溫保鮮器的內部設置有冷卻器。該實用新型通過抽風機進行吸氣，配合冷卻器對其進行降溫，降溫后的空氣導向導氣管內部，再利用霧化噴頭將其霧化排放出去，再通過保溫填充層對導氣管的外表面上進行保溫，具備對貨車柜內部的水果進行降溫的特點，解決高溫會增加貨柜內部的溫度，水果在悶熱的環境中極易產生腐壞的問題，達到了對貨車柜內部的水果進行降溫的效果。

3、當前的水果保鮮裝置一般利用冰袋、冰板等降溫，散熱速度慢、包裹性不強，且不便于在保鮮盒內部放置多層水果，即使放置了多層水果，也不便于根據水果的尺寸調節每一層水果放置空間的層高，即會導致上下層水果之間透氣性差，冷氣在水果之間流通性差，易造成水果的損壞，因此我們需要提出一種用于水果的相變冷卻保鮮裝置。

技術實現思路

1、本發明的目的在于提供一種用于水果的相變冷卻保鮮裝置，利用金屬相變晶胞結合風冷進行主動式冷卻，冷卻速度快、包裹性強，并通過可調式支撐架去調節頂部冷源輸送機構的高度，便于取放水果，且保鮮盒內部中段設置了至少一個相變支撐板，用于將水果放置空間隔開，且相變支撐板的位置高度可通過限位機構調節，便于放置多層水果、以及便于根據水果尺寸調節層高，增加本裝置的適用性，且相變支撐板上的透氣孔便于冷氣的流通，保證水果冷藏效果，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種用于水果的相變冷卻保鮮裝置，包括保鮮盒，所述保鮮盒的內部上段設置有為水果保鮮提供冷源的冷源輸送機構，所述保鮮盒的內部中段設置有可調節層高的水果放置機構，所述保鮮盒的內部下段安裝有金屬相變冷板，所述金屬相變冷板的內部設置有肋片并填充有低溫相變材料，所述保鮮盒的內部四角位置還安裝有用于調節冷源輸送機構高度的可調式支撐架；

3、所述冷源輸送機構包括頂蓋，所述頂蓋的底部連接有軟質的底兜，所述頂蓋與底兜之間的空間內設置有若干金屬相變晶胞；

4、所述水果放置機構包括至少一個相變支撐板，所述相變支撐板上開設有方便冷氣通過的透氣孔，且所述相變支撐板內填充有低溫相變材料。

5、優選的，所述頂蓋的內頂部安裝有風扇，所述頂蓋的表面開設有與風扇位置對齊的進風口，且若干所述金屬相變晶胞內部填充有低溫相變材料。

6、優選的，所述可調式支撐架包括安裝在保鮮盒內部四角位置的兩個第一支撐柱和兩個第二支撐柱，所述第一支撐柱和第二支撐柱的頂端均活動設置有連接塊。

7、優選的，所述連接塊上的相鄰兩側壁上端開設有卡槽，所述頂蓋的四角位置均設置有缺口，所述缺口的內壁連接有卡塊，所述卡塊卡接在卡槽的內部。

8、優選的，所述第一支撐柱的內部設置有第一腔體，所述第一腔體的內部轉動安裝有絲桿，所述絲桿的外壁上螺紋連接有螺紋環，其中兩個所述連接塊的底部連接有限位桿，所述限位桿的底端連接在螺紋環上。

9、優選的，所述第一支撐柱的頂部還開設有與第一腔體連通的限位孔，所述限位桿插接在限位孔的內部，所述第一支撐柱的底部安裝有電機，所述電機的輸出軸一端連接在絲桿的底部。

10、優選的，所述第二支撐柱的內部設置有第二腔體，另外兩個所述連接塊的底部連接有光桿，所述光桿滑動安裝在第二腔體的內部。

11、優選的，所述保鮮盒的內壁開設有第二缺槽，所述相變支撐板的端部一體成型有凸塊，所述凸塊滑動安裝在第二缺槽的內部。

12、優選的，所述保鮮盒的外壁設置有用于對相變支撐板限位的限位機構，所述保鮮盒的外壁開設有第一缺槽，所述限位機構包括滑動安裝在第一缺槽內部的連接板，所述連接板上開設有通孔，所述通孔的內部活動安裝有定位柱，所述定位柱的側壁與連接板之間連接有彈簧。

13、優選的，所述保鮮盒的側壁上開設有連通第一缺槽和第二缺槽的貫穿孔，所述凸塊上開設有限位槽，所述定位柱的一端穿過貫穿孔插接在限位槽的內部。

14、與現有技術相比，本發明的有益效果是：

15、1、本發明通過將換熱表面大、導熱能力強的金屬相變晶胞放置于軟兜中實現對水果緊密包裹，利用風冷進行頂部主動式冷卻，結合相變支撐板和金屬相變冷板進行水果底部冷卻，大幅增加了冷源與水果的接觸面積，可以顯著提高水果冷卻速度。

16、2、本發明通過可調式支撐架去調節頂部冷源輸送機構的高度，便于取放水果，且保鮮盒內部中段設置了至少一個相變支撐板，用于將水果放置空間隔開，防止大量水果堆疊導致的損壞，且相變支撐板的位置高度可通過限位機構調節，便于放置多層水果、以及便于根據水果尺寸調節層高，增加本裝置的適用性，且相變支撐板上的透氣孔便于冷氣的流通，保證水果冷藏效果。

技術特征：

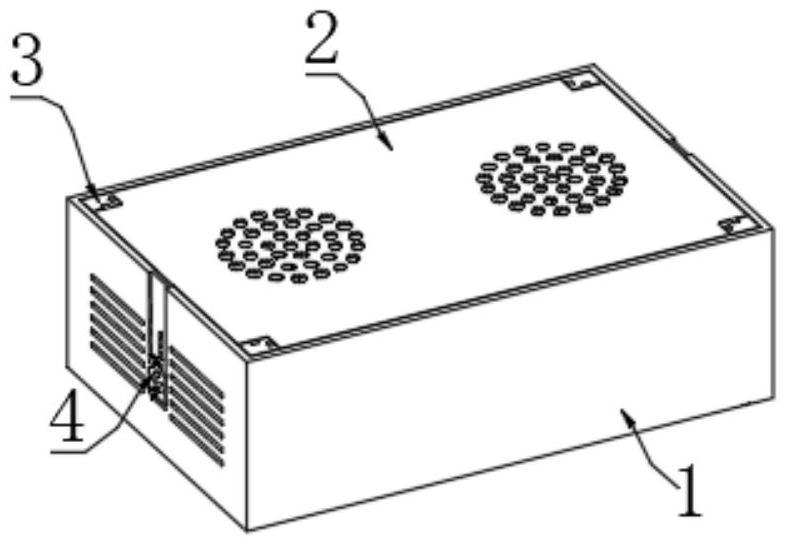

1.一種用于水果的相變冷卻保鮮裝置，包括保鮮盒(1)，其特征在于：所述保鮮盒(1)的內部上段設置有為水果保鮮提供冷源的冷源輸送機構(2)，所述保鮮盒(1)的內部中段設置有可調節層高的水果放置機構，所述保鮮盒(1)的內部下段安裝有金屬相變冷板(5)，所述金屬相變冷板(5)的內部設置有肋片(51)并填充有低溫相變材料，所述保鮮盒(1)的內部四角位置還安裝有用于調節冷源輸送機構(2)高度的可調式支撐架(3)；

2.根據權利要求1所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述頂蓋(21)的內頂部安裝有風扇(26)，所述頂蓋(21)的表面開設有與風扇位置對齊的進風口(22)，且若干所述金屬相變晶胞(25)內部填充有低溫相變材料。

3.根據權利要求1所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述可調式支撐架(3)包括安裝在保鮮盒(1)內部四角位置的兩個第一支撐柱(31)和兩個第二支撐柱(39)，所述第一支撐柱(31)和第二支撐柱(39)的頂端均活動設置有連接塊(37)。

4.根據權利要求3所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述連接塊(37)上的相鄰兩側壁上端開設有卡槽(38)，所述頂蓋(21)的四角位置均設置有缺口，所述缺口的內壁連接有卡塊(23)，所述卡塊(23)卡接在卡槽(38)的內部。

5.根據權利要求4所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述第一支撐柱(31)的內部設置有第一腔體(32)，所述第一腔體(32)的內部轉動安裝有絲桿(35)，所述絲桿(35)的外壁上螺紋連接有螺紋環(351)，其中兩個所述連接塊(37)的底部連接有限位桿(36)，所述限位桿(36)的底端連接在螺紋環(351)上。

6.根據權利要求5所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述第一支撐柱(31)的頂部還開設有與第一腔體(32)連通的限位孔(33)，所述限位桿(36)插接在限位孔(33)的內部，所述第一支撐柱(31)的底部安裝有電機(34)，所述電機(34)的輸出軸一端連接在絲桿(35)的底部。

7.根據權利要求6所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述第二支撐柱(39)的內部設置有第二腔體(310)，另外兩個所述連接塊(37)的底部連接有光桿(311)，所述光桿(311)滑動安裝在第二腔體(310)的內部。

8.根據權利要求1所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述保鮮盒(1)的內壁開設有第二缺槽(13)，所述相變支撐板(6)的端部一體成型有凸塊(61)，所述凸塊(61)滑動安裝在第二缺槽(13)的內部。

9.根據權利要求8所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述保鮮盒(1)的外壁設置有用于對相變支撐板(6)限位的限位機構(4)，所述保鮮盒(1)的外壁開設有第一缺槽(12)，所述限位機構(4)包括滑動安裝在第一缺槽(12)內部的連接板(41)，所述連接板(41)上開設有通孔(42)，所述通孔(42)的內部活動安裝有定位柱(43)，所述定位柱(43)的側壁與連接板(41)之間連接有彈簧(44)。

10.根據權利要求9所述的一種用于水果的相變冷卻保鮮裝置，其特征在于：所述保鮮盒(1)的側壁上開設有連通第一缺槽(12)和第二缺槽(13)的貫穿孔(14)，所述凸塊(61)上開設有限位槽(62)，所述定位柱(43)的一端穿過貫穿孔(14)插接在限位槽(62)的內部。

技術總結
本發明涉及水果保鮮技術領域，公開了一種用于水果的相變冷卻保鮮裝置，包括保鮮盒，所述保鮮盒的內部上段設置有為水果保鮮提供冷源的冷源輸送機構，所述保鮮盒的內部中段設置有可調節層高的水果放置機構，所述金屬相變冷板的內部設置有肋片并填充有低溫相變材料，所述保鮮盒的內部四角位置還安裝有可調式支撐架；通過可調式支撐架去調節頂部冷源輸送機構的高度，便于取放水果，且保鮮盒內部中段設置了至少一個相變支撐板，用于將水果放置空間隔開，且相變支撐板的位置高度可通過限位機構調節，便于放置多層水果、以及便于根據水果尺寸調節層高，增加本裝置的適用性，且相變支撐板上的透氣孔便于冷氣的流通，保證水果冷藏效果。

技術研發人員：呂磊,余方文,甘建國,王棟
受保護的技術使用者：佛山中科融谷科技有限公司
技術研發日：
技術公布日：2025/4/24
